ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПОДОГРЕВАТЕЛЯ ПРЕДПУСКОВОЙ ДВИГАТЕЛЯ АВТОМОБИЛЕЙ КАМАЗ

При сервисе С (осенью):

— очистите от нагара искровую свечу;

— промойте редукционный клапан топливного насоса;

— проверьте работу предпускового подогревателя.

При проверке работы предпускового подогревателя не допускайте подтекания охлаждающей жидкости и топлива в соединениях трубопроводов и кранах. Нормальная работа определяется по равномерному гулу горения в теплообменнике и выходу отработавших газов без дыма и открытого пламени. При необходимости отрегулируйте расход топлива редукционным клапаном топливного насоса в следующем порядке:

— отверните колпачковую гайку на топливном насосе;

— ослабьте контргайку регулировочного винта;

— поворачивая регулировочный винт вправо (подача топлива увеличивается) или влево (подача топлива уменьшается), отрегулируйте режим работы подогревателя.

По окончании регулирования застопорите регулировочный винт контргайкой и наверните колпачковую гайку.

Для обеспечения нормальной работы подогревателя регулирование подачи топлива следует производить при отрицательных температурах окружающего воздуха (не выше минус 5°С).

После мойки автомобиля и преодолевания брода в холодное время года удалите воду, попавшую в воздушный тракт вентилятора, включением насосного агрегата на 3... 4 мин, для этого переведите ручку переключателя в положение III, предварительно отсоединив провод электронагревателя топлива.

ПРЕДПУСКОВОЙ ПОДОГРЕВАТЕЛЬ 15.8106

Предпусковой подогреватель предназначен для разогрева холодного двигателя и автоматического поддержания теплового состояния двигателя и кабины, независимо от работы дизельного двигателя.

Эксплуатация подогревателя осуществляется при температуре окружающего воздуха от минус 50°С до плюс 65° С при относительной влажности до 80% при температуре 15°С.

Требования безопасности

1. При пользовании подогревателем следует помнить, что нарушение правил эксплуатации подогревателя или его неисправности могут послужить причиной пожара.

2. Использование подогревателя при незаполненной системе охлаждения двигателя категорически запрещается.

3. Запрещается включение подогревателя без топлива.

4. Запрещается выключение подогревателя до окончания цикла продувки разрывом цепи электродвигателя вентилятора.

5. При работающем подогревателе запрещается открывать горелку.

6. Открывание горелки допускается только после отключения электропитания подогревателя и окончания цикла продувки, о чем свидетельствует остановка электродвигателей насоса и вентилятора. При закрывании горелки необходимо надежно затянуть гайки на откидных болтах.

7. При частой езде по загрязненным дорогам необходимо регулярно прочищать патрубки поступления воздуха для горения и для выхода отработанных газов. В летнее время систему воздухозабора желательно закрыть.

8. В местах заправки автомобиля топливом подогреватель должен быть отключен.


9. При выполнении электросварочных работ на автомобиле необходимо разъединить шестиштекерную колодку на блоке управления подогревателя (для защиты электронного блока управления).

10. «Минус» электропитания подогревателя должен непосредственно соединяться с минусовой клеммой аккумуляторной батареи, но не через выключатель «массы».

11. Запрещается эксплуатация подогревателя с неисправностями, вызывающими пожарную опасность.

12. Автомобиль, оборудованный подогревателем, должен иметь огнетушитель.

13. Запрещается работа подогревателя в закрытых невентилируемых помещениях.

14. После окончания работы закрыть топливный кран.

Техническая характеристика

Модель................................................... 15.8106-01

Теплопроизводительность.................. 11,6 (10000)

кВт (ккал/ч)

Топливо..................................................Дизельное

Расход топлива, кг/ч .......................................1,25

Номинальное напряжение, В............................24

Рабочее напряжение, В.................................20-30

Потребляемая мощность....................................70

(без насоса), Вт

Насос............................................. электрический

циркуляционный

мод.35.3730

Производительность насоса........................... 1600

при противодавлении 0,015 МПа, л/час, не менее

Номинальное напряжение, В............................24

Потребляемая мощность, Вт, не более ............46
Подогреватель устанавливается на передней поперечине рамы и состоит из теплообменника 19 (рис. 117) и откидывающейся горелки.

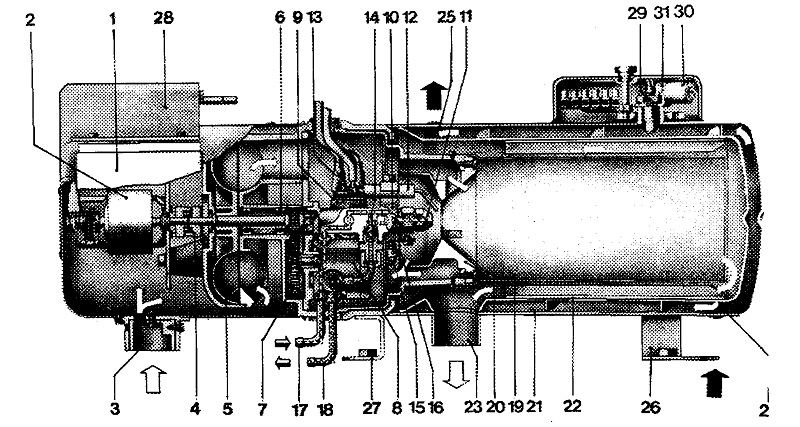

Рис. 117. Предпусковой подогреватель: 1 - блок управления; 2 - электродвигатель постоянного тока; 3 - всасывающий патрубок; 4 - муфта: 5 - вентилятор: 6 - подшипник; 7 - зубчатая передача; 8 - топливный насос; 9 - электромагнитный клапан; 10 - корпус форсунки; 11 - форсунка; 12 - электрод зажигания; 13 - держатель электродов; 14 - перепускной клапан; 15 - индикатор пламени: 16 - диск; 17 - трубка подвода топлива; 18 - трубка отвода топлива; 19 -теплообменник: 20 - завихритель; 21, 22 - трубы теплообменника; 23 - патрубок для выхода отработавших газов; 24 - патрубок «входа»; 25 - патрубок «выхода»; 26,27 - кронштейны подогревателя; 28 - источник питания высоковольтный; 29 - термопредохранитель: 30, 31 - датчики для управления работой подогревателя

Теплообменник сварной с «рубашкой», внутри которой циркулирует подогреваемая жидкость - теплоноситель. Внутрь теплообменника вставлена камера сгорания с завихрителем 20. На наружной трубе теплообменника приварены патрубки 24, 25 входа и выхода подогреваемой жидкости, патрубок 23 для выхода отработавших газов.

На теплообменнике под кожухом установлены термопредохранитель 29 и датчики температур 30 и 31, которые контролируют температуру жидкости в системе подогревателя и кабины автомобиля.

Датчик 30 контролирует температуру жидкости от (48±5)°С до (70±3)°С, датчик 31 - от (40±3)°С до (30±5)°С (поддерживает тепловой режим в кабине автомобиля).

Термопредохранитель отключает подогреватель при достижении максимально допустимой температуры жидкости в теплообменнике (103±5)°С (при выходе из строя датчика 30, отсутствия воды в системе и т.д.).

Горелка состоит из вентилятора 5, топливного насоса 8, форсунки 11, электромагнитного клапана 9, индикатора пламени 15 и двух электродов зажигания 12. Горелка служит для создания факела и обеспечения необходимого теплового режима подогреваемой среды.

Вентилятор с пластмассовой крыльчаткой и электродвигателем 2 постоянного тока предназначен для создания потока воздуха.

Топливный насос 8 шестеренный, предназначен для подачи топлива к форсунке под давлением. Привод насоса от электродвигателя 2 через зубчатую передачу 7. Форсунка 11 распыляет подаваемое топливо. Для повышения надежности работы форсунки перед распылителем устанавливается фильтр из спеченной бронзы.

Электромагнитный клапан 9 управляет подачей топлива от топливного насоса к форсунке по команде блока управления в зависимости от режимов работы подогревателя.

Индикатор пламени 15 установлен на диске 16 в непосредственной близости от форсунки и пламени и подает команды на источник высокого напряжения, включая и выключая его.

Два электрода зажигания 12 расположены перед форсункой и обеспечивают розжиг подогревателя за счет искры между ними, образующейся при подаче высокого напряжения от источника 28 питания.

Горелка закреплена к теплообменнику откидными болтами и обеспечивает доступ к ее элементам при монтаже и обслуживании. Горелка защищена


пластмассовым кожухом, на котором закреплен источник 28 высокого напряжения и всасывающий патрубок 3 для забора воздуха.

Установка электродов зажигания осуществляется по шаблону, как показано на рис. .

Циркуляционный насос установлен на передней поперечине и предназначен для прокачивания охлаждающей жидкости через подогреватель.

Схема подключения подогревателя к системе охлаждения двигателя и отопления кабины (см. рис. 119) позволяет оптимально использовать тепловую энергию подогревателя за счет создания различных контуров циркуляции теплоносителя.

При работе подогревателя топливо насосом подается под давлением форсунке. Излишки топлива от топливного насоса поступают снова в бачок подогревателя. Схема питания топливом подогревателя показана на рисунке.
