Daewoo Tico. Передняя подвеска

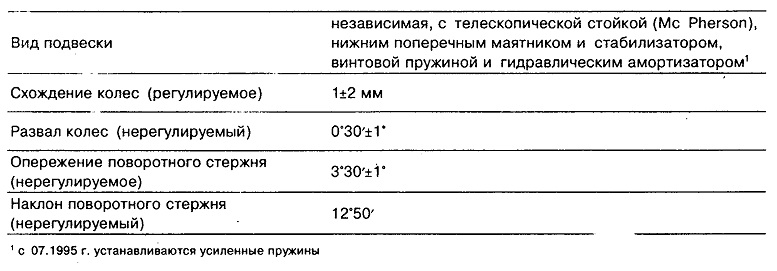

 Технические характеристики

Устройство
Передняя подвеска дает возможностьо плавного перемещения автомобиля при движении по неровной поверхности дороги. Подвеска колес независимая, что означает независимость перемещения передних колес друг от друга относительно кузова. Перемещение передних колес обеспечивается телескопической стойкой, эластично закрепленной в верхней части, нижнего поперечного маятникового рычага и стабилизатора, который, кроме функции поперечной
стабилизации кузова, выполняет роль продольного реактивного рычага. На телескопической стойке устанавливается витая цилиндрическая пружина, а в верхней части — резиновый буфер сжатия. Применяемый гидравлический телескопический амортизатор выполняет функцию гасителя колебаний колеса, и одновременно, вместе с нижней шаровой опорой обеспечивает возможность поворота колеса.


Обслуживание

После пробега 1000 км, а затем каждые 10000 км проверить на станции обслуживания на специальном стенде развал передних колес. В случае необходимости - отрегулировать. В случае изменения угла установки колес (нерегулируемого), установить причину и заменить деформированные детали. Каждые 20000 км пробега проверить и, в случае необходимости, затянуть все винтовые соединения.

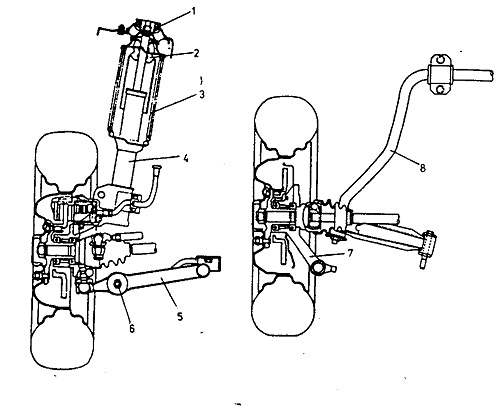

Передняя подвеска

1 — верхняя опора стойки, 2 — резиновый буфер, 3 — винтовая пружина, 4 — телескопическая стойка, 5 — поперечный маятниковый рычаг, 6 — узел крепления стабилизатора, 7 — поворотный рычаг, 8 — стабилизатор.

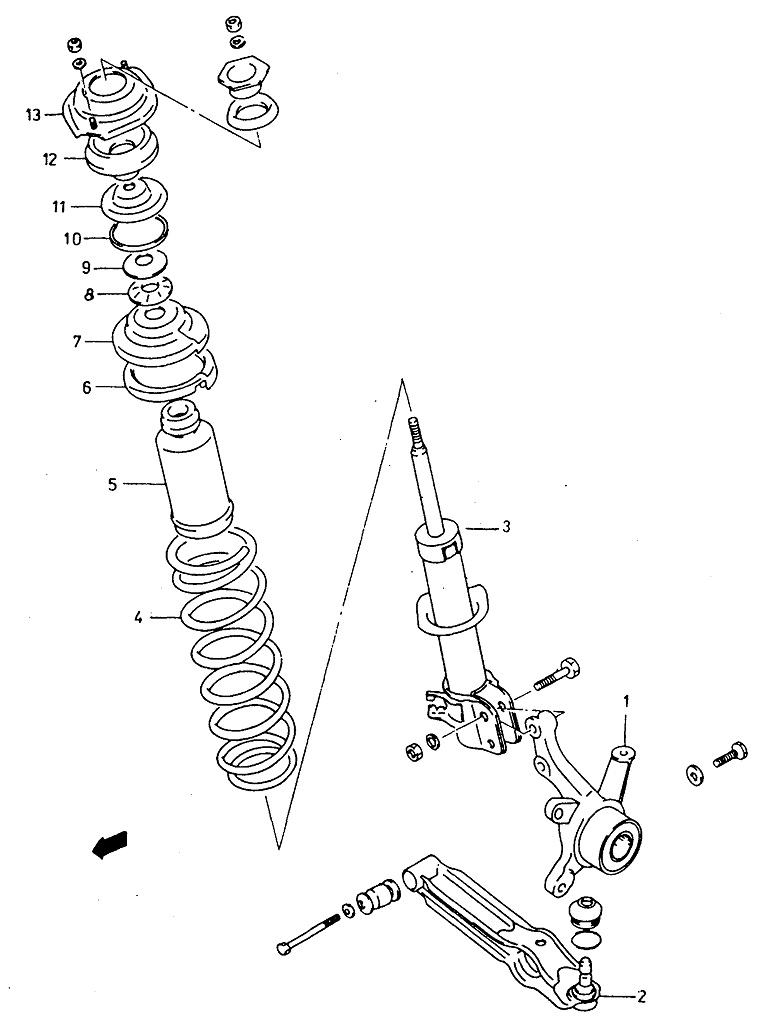

Составные части передней подвески

1 - поворотный кулак, 2 - поперечный маятниковый рычаг, 3 - амортизатор, 4 - винтовая пружина, 5 - буфер сжатия с кожухом амортизатора, 6 - вкладыш верхней чашки пружины, 7 - верхняя чашка пружины,

8 - подшипник, 9 - обойма подшипника, 10 - прокладка, 11 - опора, 12 - подушка, 13 - гнездо стойки.
