Панель управления платформы самосвалов Белаз-540, Белаз-540А, Белаз-548А

(рис. 176 и 177) установлена на автомобиле-самосвале БелАЗ-548А и выполняет ту же роль, что и автомат переключения насоса и распределительный кран на автомобилях БелАЗ-540 и БелАЗ-540А.

Панель управления состоит из блока и двух распределительных кранов (без плиты). Клапан-золотник подключения насоса гидроусилителя рулевого управления и обратный клапан по конструкции и функции аналогичны с соответствующими элементами автомата переключения насоса, а корпус блока выполняет функцию плиты распределительного крана.

Если панель разобрана, то при сборке, чтобы не повредить кольцо 7, сначала прикрепляют к блоку кронштейн 4, оставив между ним и корпусом зазор 1—3 мм, а после крепления крышки 10, окончательно закрепляют кронштейн. В собранной панели следует проверить легкость перемещения золотника. Распределительные краны установить на блоке так, чтобы этикетки 5, приклепанные к их корпусам, были с одной стороны, как показано на рисунке.

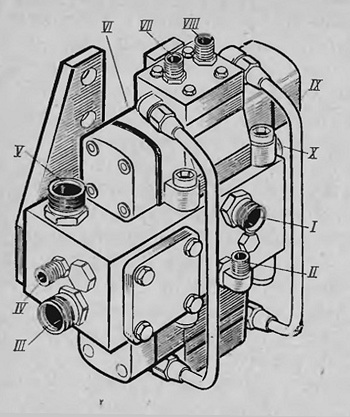

Рис. 176. Панель управления (внешние каналы):
1 — канал подвода масла от насосов подъемного механизма платформы; II — канал для слива масла, просачиваюшегося через зазоры в золотниковой паре крана управления; III — канал подвода масла от насоса гидроусилителя рулевого управления; IV — отвод масла к крану управления; V — нагнетательная магистраль гидроусилителя рулевого управления; VI — магистраль подъема платформы; VII и VIII — каналы подвода масла от крана управления; IX — магистраль опускания платформы; X — всасывающая магистраль среднего насоса подъемного механизма платформы и насоса гидроусилителя рулевого управления

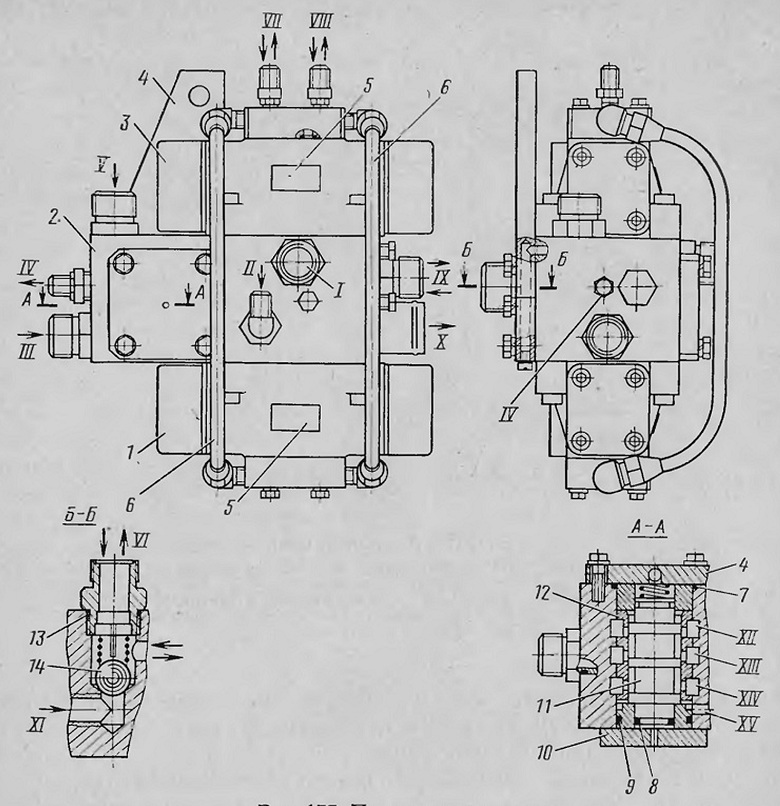

Рис. 177. Панель управления:
1 и 3 — распределительные краны; 2 — блок; 4 — кронштейн; 5 — этикетки на распределительных кранах; 6 — соединительные трубы; 7, 8, 9 и 13 — уплотнительные кольца; 10 —-крышка; 11 — золотник; 12 — гильза; 14 — шарик обратного клапана;
I—х—каналы (см. рис. 176); XI—канал подвода масла в магистраль подъема платформы при подключении насоса гидроусилителя рулевого управления; XII — полость подвода масла в нагнетательную магистраль гидроусилителя (в канал V)

 XIII — нагнетательная полость насоса гидроусилителя; XIV — полость подвода масла в магистраль подъема платформы при подключении насоса гидроусилителя; XV — канал, сообщающийся с магистралью подъема платформы
