Рисунок 52. Выпрессовка втулки клапана

При расстоянии менее 35,5 мм не будет обеспечена посадка клапана на

седло в результате предельного сжатия гидротолкателя.

Перед  установкой  направляющую  втулку  клапана  охладить  в  двуокиси  уг-

лерода (сухом льду) до –40…–45 °С, а головку цилиндров нагреть до температуры
+160…+175 °С. Втулки при сборке должны вставляться в гнезда головки свобод-
но или с легким усилием до упора стопорным кольцом в тело головки цилиндров.

После  установки  направляющей  втулки  развернуть  отверстие  втулки  под

клапан  и  прошлифовать  фаску  седла,  центрируя  инструмент  по  отверстию  во
втулке.

Профрезеровать вспомогательные фаски под углом 20 , 15 , и рабочую фас-

ку под углом 45  с учетом размера базового диаметра 36 мм или 30,5 мм и шири-
ны фаски согласно рис.53. При обработке седла обеспечить концентричность фас-
ки на седле клапана с отверстием во втулке в пределах 0,025 мм общих показаний
индикатора (биение рабочей фаски седла относительно отверстия втулки 0,05 мм).





97

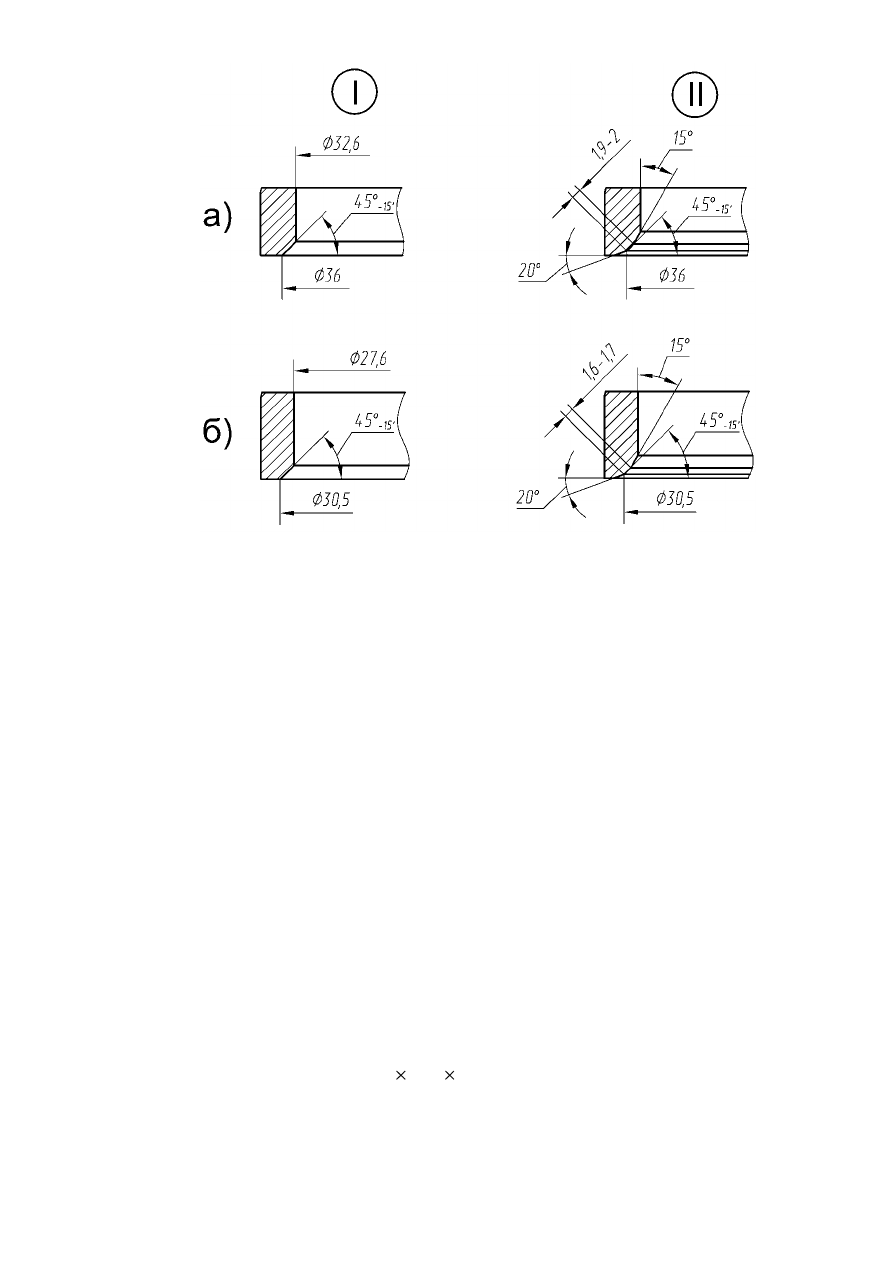

Рисунок 53. Обработка новых седел клапанов:

а - седло впускного клапана; б - седло выпускного клапана;
I - новое седло; II - седло после ремонта

По  окончании  обработки  седел  и  притирки  клапанов  все  газовые  каналы

тщательно  очистить  и  продуть  сжатым  воздухом,  чтобы  не  осталось  абразивной
пыли. Стержни клапанов перед сборкой смазать маслом применяемым для двига-
теля.

Напрессовать  на  направляющие  втулки  клапанов  новые  маслоотражатель-

ные колпачки с помощью оправки, вставить клапаны во втулки согласно их рас-
положению  до  снятия  и  собрать  их  с  пружинами  с  помощью  приспособления
(рис.49). Убедиться, что сухари вошли в кольцевые канавки клапанов.

Рекомендуется маслоотражательные колпачки при ремонте головки цилин-

дров  всегда  заменять  новыми.  С  течением  времени  резина  маслоотражательных
колпачков  теряет  эластичность,  появляются  трещины  и  расслоения,  что  способ-
ствует проникновению масла в камеру сгорания и повышенному угару масла.

Резьбовые отверстия, имеющие износ  или срывы резьбы более двух ниток,

ремонтируются  нарезанием  резьбы  увеличенного  ремонтного  размера,  постанов-
кой резьбовых ввертышей с последующим нарезанием в них резьбы нормального
размера или установкой резьбовых спиральных вставок, последний способ ремон-
та наиболее эффективный и малотрудоемкий.

При срыве резьбы под свечи зажигания более одной нитки поставить резь-

бовые пружинные вставки ВР14 1,25 15 ТУ 10.16.0001.150-89.

Замерить  объем  камер  сгорания  головки  цилиндров  при  установленных

клапанах и свечах зажигания. Объем камер сгорания должен составлять 55…57,5
см

3

, при этом разница объемов в одной головке должна быть не более 1,5 см

3

. Для

приведения объема камер допускается срезать необходимый объем вытеснителей





98

– приливов, находящихся по бокам камеры сгорания между впускными и выпуск-
ными клапанами.

Проверить упругость клапанных пружин, так как при длительной работе их

упругость падает и нарушается кинематическая связь отдельных звеньев газорас-
пределительного  механизма.  Это  приведет  к  снижению  мощности,  перерасходу
топлива, перебоям в работе двигателя и стукам клапанов. Уменьшение контроль-
ных нагрузок клапанных пружин не должно превышать 10 % от номинальных ве-
личин. Усилие новой клапанной пружины (одинарная пружина) при сжатии ее до
длины 34,7 мм должно быть 251,3 ± 18,8 Н (25,6 ± 1,9 кгс), а при сжатии до 25,7
мм – 490 ± 31,8 Н (50 ± 3,3 кгс). Пружины, имеющие наработку более 200 тыс.км
подлежат замене, независимо от результатов контроля.

При подсборке головки цилиндров очистить камеры сгорания и газовые ка-

налы  головки  цилиндров  от  нагара  и  отложений,  протереть  и  продуть  сжатым
воздухом.

При наличии трещин любого  характера распределительные  валы  подлежат

выбраковке.

Поверхности  опорных шеек  и кулачков должны быть без задиров и глубо-

ких  раковин  и  не  иметь  износов,  превышающих  предельно  допустимые.  После
проверки  валов,  необходимо  зачистить  и  отполировать  поверхности  шеек  и  ку-
лачков.
Таблица 8

Контролируемые параметры при ремонте головки цилиндров,



клапанного механизма и распределительных валов

Контролируемые параметры

Номинальный

размер, мм

Предельно-

допустимый

размер, мм

Неплоскостность  поверхности  сопряжения  с
блоком цилиндров

0,1

0,15

Диаметр отверстия под гидронатяжитель

22

+0,021



22,05

Диаметр отверстия под направляющие втулки
клапанов

14

023

,

0

050

,

0



13,98

Диаметр наружный направляющих втулок кла-
панов

14

058

,

0

040

,

0



–

Диаметр стержней клапанов

8

020

,

0



7,95

Диаметр отверстий направляющих втулок:





- впускного клапана

8

040

,

0

022

,

0



8,1

- выпускного клапана

8

047

,

0

029

,

0



8,15

Диаметр гидротолкателя

35

025

,

0

041

,

0



34,95

Диаметр отверстия под гидротолкатель

35

025

,

0



35,1

Диаметр  опор  под  переднюю  шейку  распреде-
лительных валов

42

025

,

0



42,05





99

Контролируемые параметры

Номинальный

размер, мм

Предельно-

допустимый

размер, мм

Диаметр  опор  под  шейки  распределительных
валов

35

025

,

0



35,05

Диаметр  первой  опорной  шейки  распредели-
тельных валов

42

050

,

0

075

,

0



41,9

Диаметр опорных шеек распределительных ва-
лов

35

050

,

0

075

,

0



34,9

Радиальное биение 3 и 4 опорных шеек относи-
тельно 2 и 5 шеек

0,025

0,04

Высота  кулачков  впускного  распределительно-
го вала

45 0,25

44,5

Высота  кулачков  выпускного  распределитель-
ного вала

46 0,25

45,5

Проверка и корректировка фаз газораспределения

В процессе эксплуатации в результате удлинения цепей и износа звездочек

возможно  значительное  отклонение  фаз  газораспределения  от  номинальных  зна-
чений.  Правильность  фаз  газораспределения  является  одним  из  важнейших  фак-
торов,  влияющих  на  мощность,  крутящий  момент  и  экономические  показатели
двигателя.

Поэтому,  при  снижении  мощности  двигателя,  повышении  эксплуатацион-

ного расхода топлива и неустойчивой работе двигателя необходимо проверить и,
при необходимости, откорректировать установку фаз газораспределения.

Для  этой  цели  используется  комплект  оснастки,  разработанный  на  ОАО

«ЗМЗ».  В  комплект  входит:  транспортир  (рис.54),  шаблон  (рис.55)  с  профилем
кулачка  и  стрелкой  и  кондуктор  (рис.56)  для  сверления  дополнительных  отвер-
стий под штифт в звездочках распределительных валов.
