100



Технические требования:
Материал: сталь t=3 мм
Неуказанные пред. откл. h14, H14, ±IT14/2
Обозначения нанести на шаблоне ударным или другим способом

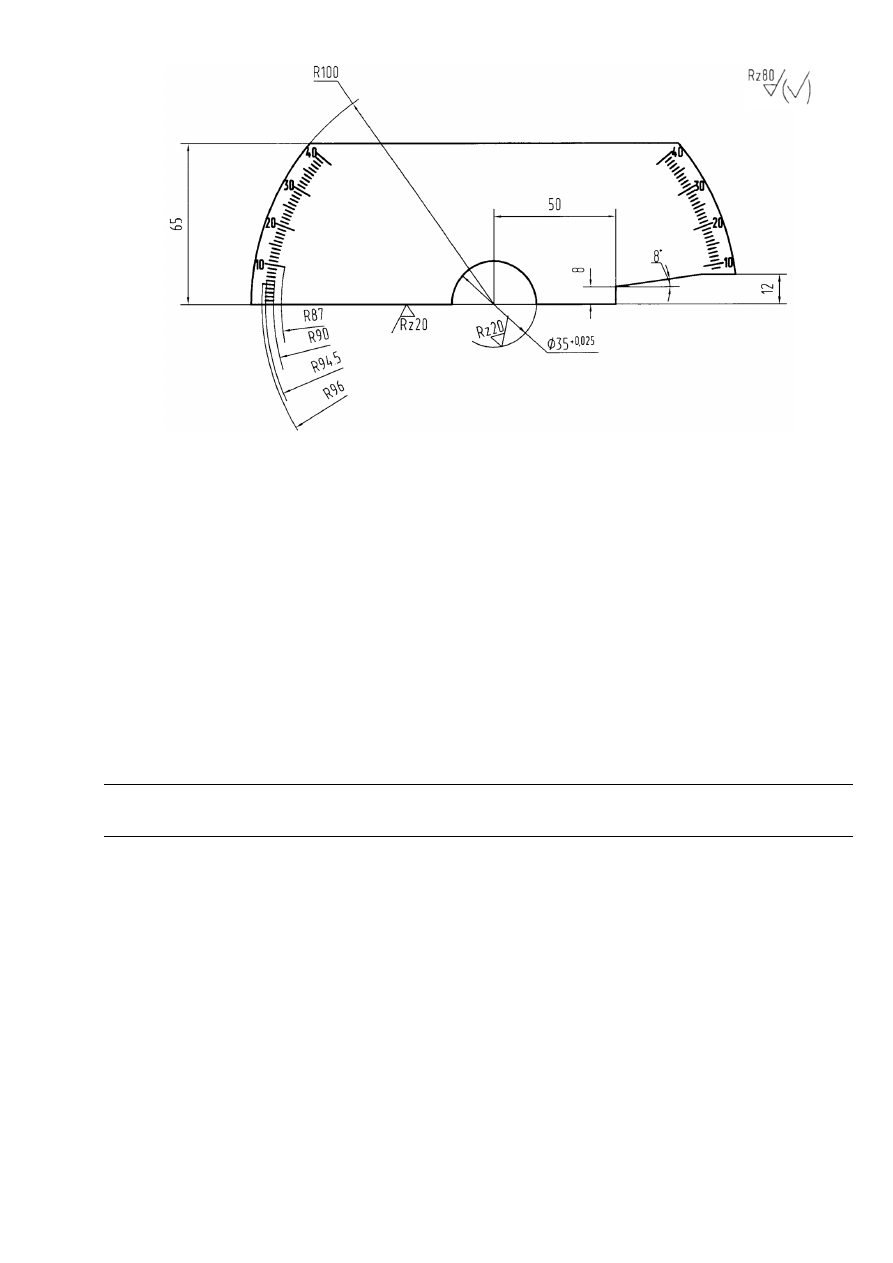

Рисунок 54. Транспортир

Проверку и  корректировку фаз газораспределения можно провести на дви-

гателе, установленном на автомобиле.

Для  контроля  фаз  газораспределения  необходимо  снять  крышку  клапанов,

отсоединив все провода и шланги.

Дальнейшая последовательность действий:
1.  Установить  поршень  1-го  цилиндра  в  ВМТ  такта  сжатия,  повернув  ко-

ленчатый  вал  по  ходу  вращения  (по  часовой  стрелке)  до  совпадения  риски  на
шкиве-демпфере  коленчатого  вала  с  ребром-указателем  (в  виде  прилива)  на
крышке цепи.

Внимание!  Вращение  коленчатого  вала  против  часовой  стрелки  недо-

пустимо.





101





Технические требования:
Материал: алюминиевый сплав толщиной 10 мм.
*Размер для справок
Неуказанные пред. откл. h14, H14, ±IT14/2
Максимальный диаметр фрезы для обработки контура кулачка 8 мм

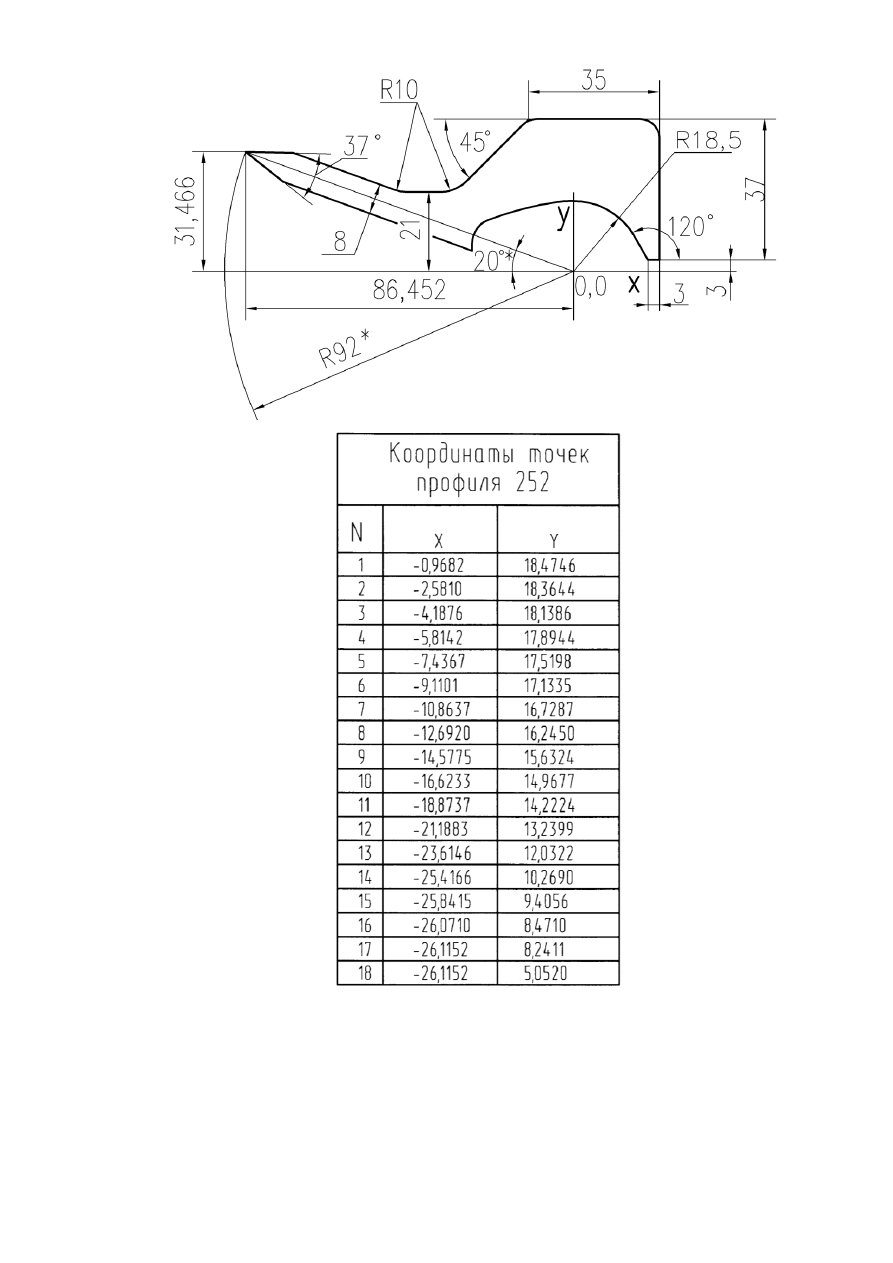

Рисунок 55. Шаблон кулачка со стрелкой





102







 Не

указ

ан

ны

е

пре

д.

 откл

. h

14,

 H

14,

 ±

IT

14/2





Рис

унок

 56

.

К

онд

ук

тор

для

 с

ве

рле

ния

 д

ополнит

ел

ьны

х

от

ве

рс

тий

под

 ш

тиф

т

в

зв

езд

оч

ка

х

ра

спре

де

лит

ель

ных

ва

ло

в





103

При этом кулачки распределительных валов 1-го цилиндра и метки на звез-

дочках распределительных валов должны располагаться согласно схемы (рис.57).



Рисунок 57. Схема положения распределительных валов при положении поршня

первого цилиндра в ВМТ такта сжатия:

1 - метка на звездочке выпускного распределительного вала; 2 - верхняя плоскость головки ци-
линдров; 3 - метки на звездочке впускного распределительного вала

В случае, если вершины кулачков и метки расположены внутрь, то необхо-

димо повернуть коленчатый вал еще на один оборот.

Точную  установку  поршня  1-го  цилиндра  в  ВМТ  можно  провести  с  помо-

щью  индикатора  часового  типа,  который  устанавливается  и  закрепляется  в  свеч-
ном отверстии 1-го цилиндра.

2.  Установить  транспортир  3  (рис.58)  за  первым  кулачком  распределитель-

ного  вала  впускных  клапанов  -  вид  «А».  Прижимая  транспортир  3  к  верхней
плоскости  головки  цилиндров  5,  приложить  и  плотно  прижать  шаблон  2  к  по-
верхности  первого  кулачка.  При  этом  стрелка  шаблона  должна  показывать  на
транспортире угол 20°±2°40 .



Рисунок 58. Проверка углового положения распределительных валов:

А  -  проверка  углового положения  распределительного  вала  впускных  клапанов;  В  -  проверка
углового положения распределительного вала выпускных клапанов; 1 - кулачок впускного кла-
пана первого цилиндра; 2 - шаблон кулачка со стрелкой; 3 - транспортир; 4 - кулачок выпускно-
го клапана первого цилиндра; 5 - головка цилиндров; 6 - гидротолкатель.
