88

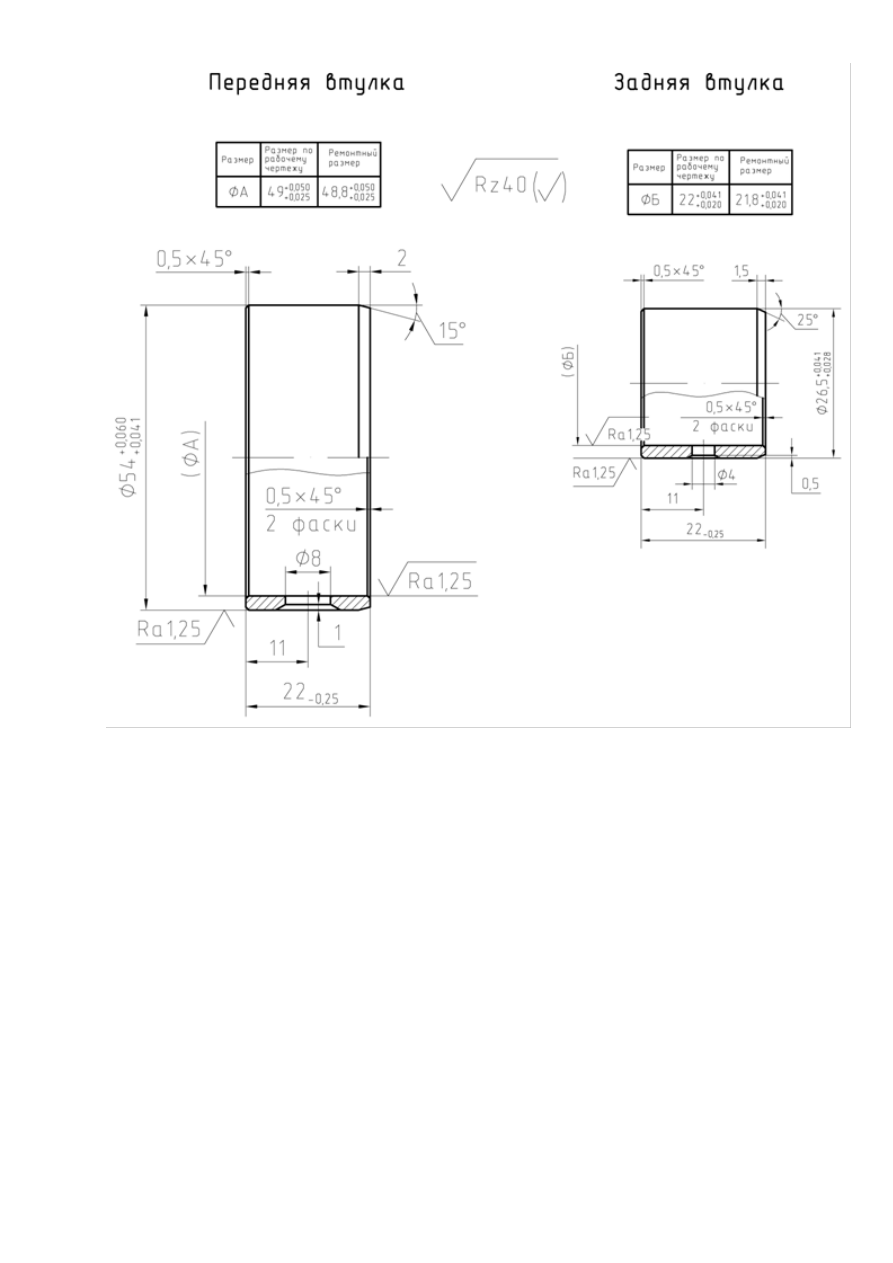

Рисунок 46. Ремонтные втулки опор промежуточного вала

4. Ремонт шатуна

При  превышении  непараллельности  осей  отверстий  поршневой  и  криво-

шипной головок максимально допустимой величины шатун деформирован и под-
лежит  замене.  В  случае  износа  отверстия  втулки  шатуна  под  палец  более  допу-
стимого необходимо заменить втулку, выполнить проточку во втулке под масля-
ный  канал  и  обработать  отверстие  втулки  под  палец.  Перед  установки  новой
втулки  замерить  диаметр  посадочного  отверстия  шатуна  –  при  износе  отверстия
более допустимого шатун браковать.





89

Таблица 6                      Контролируемые параметры при ремонте блока цилиндров,


поршней, шатунов и промежуточного вала

Контролируемые

параметры

Номинальный

размер, мм

Предельно-

допустимый

размер, мм

Ремонтный

размер, мм

Диаметр цилиндров

Ø95,5

072

,

0

036

,

0

*



95,65

+0,5

Диаметр поршней

Ø95,5

024

,

0

012

,

0

*



95,4

+0,5

Зазор между поршнем и
цилиндром (подбор)

0,036…0,060

0,25

–

Увеличение для ремонтных
размеров цилиндров,
поршней, поршневых ко-
лец

–

–

0,5

Ширина канавок поршня
под компрессионные коль-
ца:







верхнего

1,54…1,56

1,58

–

нижнего

1,78…1,80

1,82

–

Диаметр опор блока ци-
линдров под вкладыши ко-
ренных подшипников

67

019

,

0



67,03

–

Радиальное биение сред-
них опор блока цилиндров
относительно крайних

0,02

0,05

–

Ширина  третьей  опоры
блока цилиндров

29

060

,

0

120

,

0



28,84

–

Диаметр внутренний вту-
лок опор промежуточного
вала:







передней

49

050

,

0

025

,

0



49,1

-0,2

задней

22

041

,

0

020

,

0



22,1

-0,2

Диаметр шеек промежу-
точного вала:







передней

49

016

,

0

041

,

0



48,95

-0,2

задней

22

013

,

0



21,95

-0,2



*

 Допуск 0,036 мм разбит на 3 группы по 0,012 мм





90

Контролируемые

параметры

Номинальный

размер, мм

Предельно-

допустимый

размер, мм

Ремонтный

размер, мм

Диаметр отверстий блока
цилиндров под втулки
промежуточного вала:







передней

Ø52,5

03

,

0



52,56

+1,5

задней

Ø25

021

,

0



25,06

+1,5

Диаметр отверстия под ва-
лик привода масляного
насоса

Ø17

060

,

0

033

,

0



17,1

Ø21

+0,033



Диаметр кривошипной го-
ловки шатуна

60

019

,

0



60,03

–

Непараллельность осей от-
верстий поршневой и кри-
вошипной головок шатуна
в двух взаимно перпенди-
кулярных плоскостях

0,04

на длине

100 мм

0,06

–

Диаметр отверстия шатуна
под втулку

Ø23,25

+0,045



Ø23,30

–

Диаметр отверстия втулки
шатуна под палец

22

007

,

0

003

,

0



22,01

–



 Допуск 0,010 мм разбит на 4 размерные группы по 0,0025 мм





91

Коленчатый вал

Контролируемые  параметры  коленчатого  вала  при  проверке  технического

состояния приведены в табл.7.

При  наличии  трещин  любого  характера  коленчатый  вал  подлежит  выбра-

ковке.

Для удаления отложений из полостей  шатунных шеек и масляных каналов

необходимо вывернуть четыре пробки 1 (рис.47) из шатунных шеек, промыть рас-
твором  каустической  соды  (NaOH),  нагретым  до  плюс  80  С,  и  металлическим
ёршиком тщательно прочистить полости и каналы. Промыть полости керосином и
высушить  сжатым  воздухом,  после  чего  завернуть  пробки  на  место  моментом
37…51 Н

.

м (3,8…5,2 кгс

.

м), предварительно нанеся на их резьбовую поверхность

анаэробный герметик «Стопор-9».



Рисунок 47. Удаление продуктов износа и нагара из полостей

шатунных шеек коленчатого вала:

1 – пробка масляного канала; 2 – коленчатый вал

В процессе работы коренные и шатунные шейки коленчатого вала изнаши-

ваются,  теряют  геометрическую  форму,  что  снижает  работоспособность  криво-
шипно-шатунного механизма, вызывает повышенный износ цилиндров и поршне-
вых колец, при этом может произойти выталкивание поршневым пальцем стопор-
ных колец из канавок в поршне и выход поршневого пальца из поршня.

Коренные и шатунные шейки коленчатого вала в результате износа прини-

мают форму конуса и овала.

Если  коренные  и  шатунные  шейки  изношены  более  максимально  допусти-

мых размеров и если конусность и овальность шеек более 0,04 мм, то шейки вала
необходимо шлифовать в один из ремонтных размеров. Все одноименные шейки
шлифуют  в  один  ремонтный  размер.  Острые  кромки  фасок  масляных  каналов
притупляют  конусным  абразивным  инструментом,  а  затем  шейки  и  фаски  поли-
руют. Радиусы галтелей коренных и шатунных шеек 2…2,5 мм.
