При  износе  поверхности  заднего  фланца  или  поверхности  ступицы шкива-

демпфера под рабочей кромкой манжеты сместить манжету для контакта ее рабо-
чей  кромки  с  неизношенной поверхностью  и  предотвращения  утечек  масла.  Для
этого  установить  распорное  кольцо  между  манжетой  и  сальникодержателем  или
крышкой цепи.

При  повреждении  резьбы  в  отверстиях  до  двух  ниток  ее  восстанавливают

прогонкой под размер рабочего чертежа. Если сорвано две и более ниток, то ре-
монт производят:

-  резьба  в  отверстиях  под  болты  крепления  маховика  -  установкой  резьбо-

вых спиральных вставок;

- резьба в отверстии под стяжной болт - нарезанием ремонтной резьбы;
- резьбы в отверстиях под пробки - нарезанием ремонтной резьбы.

Таблица 7

Контролируемые параметры при ремонте коленчатого вала

Контролируемые

параметры

Номиналь-

ный размер,

мм

Предельно-

допустимый

размер, мм

Рем.размеры, мм

1

2

3

Диаметр  коренных  ше-
ек

62

035

,

0

054

,

0



61,92

-0,25

-0,5

-0,75

Диаметр шатунных
шеек

56

025

,

0

044

,

0



55,92

-0,25

-0,5

-0,75

Наибольшее  допусти-
мое  биение  коренных
шеек

0,02

0,04

–

–

–

Длина  третьей  корен-
ной  шейки  между  дву-
мя  опорными  поверх-
ностями

упорного

подшипника

34

050

,

0



34,06

–

–

–

Осевой  зазор  коленча-
того вала (по упорному
подшипнику)

0,06…0,27

0,36

–

–

–

Наибольшая  допусти-
мая  овальность  шеек
после шлифовки

0,005

0,01

–

–

–





93

Головка цилиндров, клапанный механизм и распределительные валы

Перед  ремонтом  необходимо  определить  ремонтопригодность  головки  ци-

линдров.  Головка  цилиндров  является  неремонтопригодной  в  следующих  случа-
ях:

– наличие пробоин, прогара и трещин на стенках камеры сгорания и разру-

шения перемычек между гнездами;

– износы отверстий под шейки распределительных валов более максималь-

но допустимого значения;

–  износы  отверстий  под  гидротолкатели  и  гидронатяжитель  свыше  макси-

мально допустимого значения.

Для  замера  диаметра  опор  распределительных  валов  в  головке  цилиндров

крышки опор, с целью их центрирования, закрепить с помощью оправки, в каче-
стве которой допускается использовать новые гидротолкатели.

При  неплоскостности  поверхности  сопряжения  головки  цилиндров  с  бло-

ком цилиндров (измеряется на контрольной плите с помощью щупа) более допу-
стимой  величины обработать  поверхность  до  устранения  дефекта,  но  до  размера
высоты головки не менее 142,7 мм (рис.48).



Рисунок 48

Для  проверки  герметичности  клапанов  необходимо  залить  керосин  пооче-

редно во впускные и выпускные каналы головки цилиндров. Протекание керосина
из-под  тарелок  клапанов  свидетельствует  об  их  негерметичности.  «Рассухарить»
клапаны с помощью специального приспособления (рис.49) и уложить в порядке,
соответствующем расположению клапанов в головке, для последующей установ-
ки на прежние места.

Удалить  нагар  со  снятых  клапанов,  который  мешает  полному  наполнению

цилиндров горючей смесью.







94

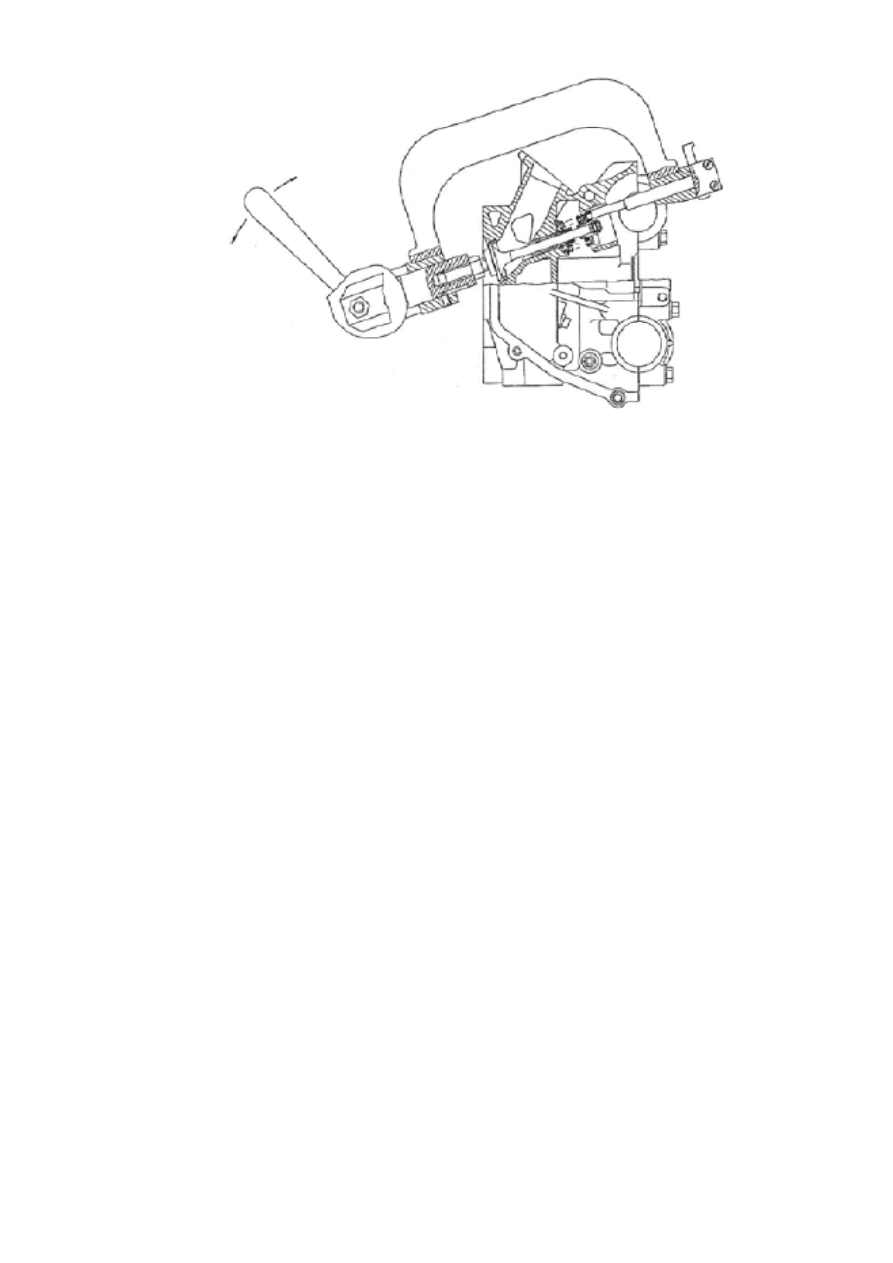

Рисунок 49. Снятие клапанных пружин

Притереть клапаны, используя притирочную пасту, составленную из одной

части микропорошка М-20 и двух  частей масла И-20А. Перед началом притирки
следует  проверить,  нет  ли  коробления  тарелки  клапана  и  прогорания  клапана  и
седла.  При  наличии  этих  дефектов  восстановить  герметичность  клапана  одной
притиркой  невозможно и следует сначала прошлифовать седло, а поврежденный
клапан заменить новым.

Клапаны  с  деформированными  стержнями,  значительной  выработкой  на

торце или трещинах на тарелке также подлежат замене.

Если зазор между клапаном и втулкой превышает 0,20 мм, то герметичность

также не может быть восстановлена. В этом случае клапан или втулку, в  зависи-
мости от износа, следует заменить новыми.

При  негерметичности  клапана  из-за  дефектов  рабочей  фаски  клапана  (из-

нос,  риски,  раковины)  обработать  рабочую  фаску  клапана  по  размерам  рис.50.
При  этом расстояние от плоскости контрольного диаметра до плоскости тарелки
не должно быть менее 1,3 мм для впускного клапана и 1,8 мм для выпускного.





95



Рисунок 50. Обработка фасок клапанов

Если  увеличенный  зазор  между  направляющей  втулкой и  клапаном  не  мо-

жет быть восстановлен заменой клапана, втулку клапана следует заменить.

Перед  выпрессовыванием  направляющих  втулок  необходимо  определить

ремонтопригодность  головки  цилиндров.  Головка  цилиндров  является  ремонто-
пригодной, если после перешлифовки седла расстояние от оси распределительно-
го  вала  до  торца  стержня  клапана,  прижатого  к  рабочей  фаске  седла,  будет  со-
ставлять не менее 35,5 мм (рис.51). Если данное условие невыполнимо – головка
цилиндров ремонту не подлежит.



Рисунок 51

Выпрессовывание направляющей втулки производится с помощью оправки

(рис.52).
