РЕМОНТ ДВИГАТЕЛЯ

Необходимость  в  ремонте  двигателя  наступает  после  пробега  200…250

тыс.км.  в  зависимости  от  условий  эксплуатации.  К  этому  пробегу  зазоры  дости-
гают  величин,  вызывающих  падение  мощности,  уменьшение  давления  масла  в
масляной  магистрали,  резкое  увеличение  расхода  масла  (свыше  200  мл/100км),
чрезмерное дымление двигателя, повышенный расход топлива. Также могут воз-
никать  стуки  при  работе  двигателя  вследствие  ударной  работы  предельно  изно-
шенных деталей.

Ориентировочно зазоры в сопряжении основных деталей вследствие износа

не должны превышать следующих величин, мм:


юбка поршня - цилиндр блока .............................................................. 0,25
поршневое кольцо - канавка в поршне (по высоте) ............................ 0,15
поршень - поршневой палец ............................................................... 0,015
замок поршневого кольца ....................................................................... 1,5
втулка шатуна - поршневой палец ....................................................... 0,03
шатунные и коренные подшипники - шейки коленчатого вала ......... 0,15
стержень клапана – втулка ................................................................... 0,20
шейки распределителных валов – опоры в головке цилиндров ......... 0,20
осевой люфт коленчатого вала ............................................................. 0,36

Работоспособность двигателя может быть восстановлена заменой изношен-

ных деталей новыми, стандартного размера или обработкой изношенных деталей
до  ремонтных  размеров  и  применением  сопряженных  с  ними  новых  деталей  ре-
монтного размера.

Для этой цели выпускаются поршни, поршневые кольца, вкладыши шатун-

ных  и  коренных  подшипников  коленчатого  вала,  полушайбы  упорного  подшип-
ника коленчатого вала ремонтных размеров.

Разборка двигателя

Двигатели,  поступающие  в  ремонт,  должны  быть  тщательно  очищены  от

грязи.  Разборку  двигателя,  как  и  сборку,  рекомендуется  производить  на  стенде,
позволяющем  устанавливать  двигатель  в  положениях,  обеспечивающих  свобод-
ный доступ ко всем деталям во время разборки и сборки.

Разборку  и  сборку  двигателей  необходимо  производить  инструментом  со-

ответствующего  размера  (гаечные  ключи,  съемники,  приспособления),  рабочая
поверхность которых должна быть в хорошем состоянии.

Необходимые  специальные  инструменты  и  приспособления  для  разборки

двигателя приведены в приложении 5.

При  индивидуальном  методе  ремонта  детали,  пригодные  для  дальней-

шей  работы,  должны  быть  установлены  на  свои  прежние  места.  Для  этого
такие детали как поршни, поршневые пальцы, поршневые кольца,  шатуны,
вкладыши, клапаны, гидротолкатели и др., при снятии их с двигателя, необ-
ходимо маркировать любым способом, не вызывающим порчу деталей (кер-





81

нение,  надписывание,  прикрепление  бирок  и  др.),  или  укладывать  их  на
стеллажи с пронумерованными отделениями в порядке, соответствующем их
расположению на двигателе.

При  обезличенном  методе  ремонта  двигателей  надо  помнить,  что  крышки

шатунов  с  шатунами,  крышки  коренных  подшипников  с  блоком  цилиндров,
крышки опор распределительных валов с головкой цилиндров обрабатываются в
сборе и поэтому их раскомплектовывать нельзя.

В гидронатяжителях раскомплектация корпуса с плунжером не допускается.
Перед  тем,  как  приступить  к  разборке  основных  механизмов  двигателя,

необходимо  снять  навесное  оборудование:  стартер,  автоматический  механизм
натяжения, ремень привода агрегатов, генератор, датчики.

Для  снятия  ремня  привода  агрегатов  отвести  от  ремня  ролик  автоматиче-

ского механизма натяжения, повернув его ключом за болт ролика, и снять ремень
привода агрегатов.

Отвернуть  винт  крепления  автоматического  механизма  натяжения  и  снять

его.

Установить двигатель на стенд.
Разборка механизмов двигателя:
- снять дроссель;
- снять ресивер;
- снять впускную трубу;
- снять теплоизоляционный экран и выпускной коллектор;
- снять катушки зажигания;
- вывернуть свечи;
- снять шланги и трубки вентиляции картера;
- снять крышку клапанов;
- снять шкив вентилятора;
- снять переднюю крышку головки цилиндров;
- снять верхний и средний успокоители цепи;
- снять крышку верхнего гидронатяжителя цепи и гидронатяжитель;
-  отвернуть  болт  крепления  звездочки  впускного  распределительного  вала,

удерживая ключом распределительный вал от проворачивания и снять звездочку;

- снять крышки распределительных валов, проверив правильность меток на

них;

-  снять  цепь  со  звездочки  выпускного  распределительного  вала  и  вынуть

распределительные валы;

- ослабить хомуты шланга корпуса термостата;
- снять термостат с корпусом;
-  отсоединить  скобу  крепления  трубки  отопителя,  снять  шкив  водяного

насоса;

- отвернуть болты крепления головки цилиндров;
-  снять  головку  цилиндров.  Если  нет  необходимости  в  разборке  и  ремонте

термостата, ресивера, впускной трубы,  выпускного  коллектора и головки цилин-
дров, то головка цилиндров может быть снята вместе с этими деталями;

- с помощью присоски или магнита вынуть гидротолкатели из головки;

Перевернуть двигатель на стенде.





82

- снять усилитель картера сцепления;
- снять масляный картер и масляный насос;
- отвернуть масляный фильтр;
- отвернуть штуцер масляного фильтра и снять термоклапан с прокладкой;
- снять крышки шатунов вместе с вкладышами;
- вынуть поршни вместе с шатунами. Перед разборкой шатунно-поршневой

группы проверить правильность меток  на шатунах и их крышках, а также их со-
ответствие порядковым номерам цилиндров;

-  отвернуть  стяжной  болт  коленчатого  вала,  вывернуть  два  диаметрально

расположенных  болта  крепления  шкива  к  ступице  и  снять  шкив-демпфер  колен-
чатого вала с помощью специального съемника;

- снять шпонку шкива-демпфера и уплотнительную пробку;
- снять крышку нижнего гидронатяжителя цепи и  гидронатяжитель;
- снять водяной насос;
-  снять  крышку  цепи.  Если  нет  необходимости  в  разборке  и  ремонте  водя-

ного насоса, крышка цепи может быть снята с ним;

- снять верхнюю цепь привода распределительных валов;
- разогнуть углы стопорной пластины болтов крепления звездочек к проме-

жуточному валу, отвернуть болты, снять звездочки и нижнюю цепь привода рас-
пределительных валов цепь;

-  спрессовать  звездочку  с  переднего  конца  коленчатого  вала  с  помощью

специального съемника (рис.44), вынуть шпонку звездочки;

- отвернуть болты фланца промежуточного вала;

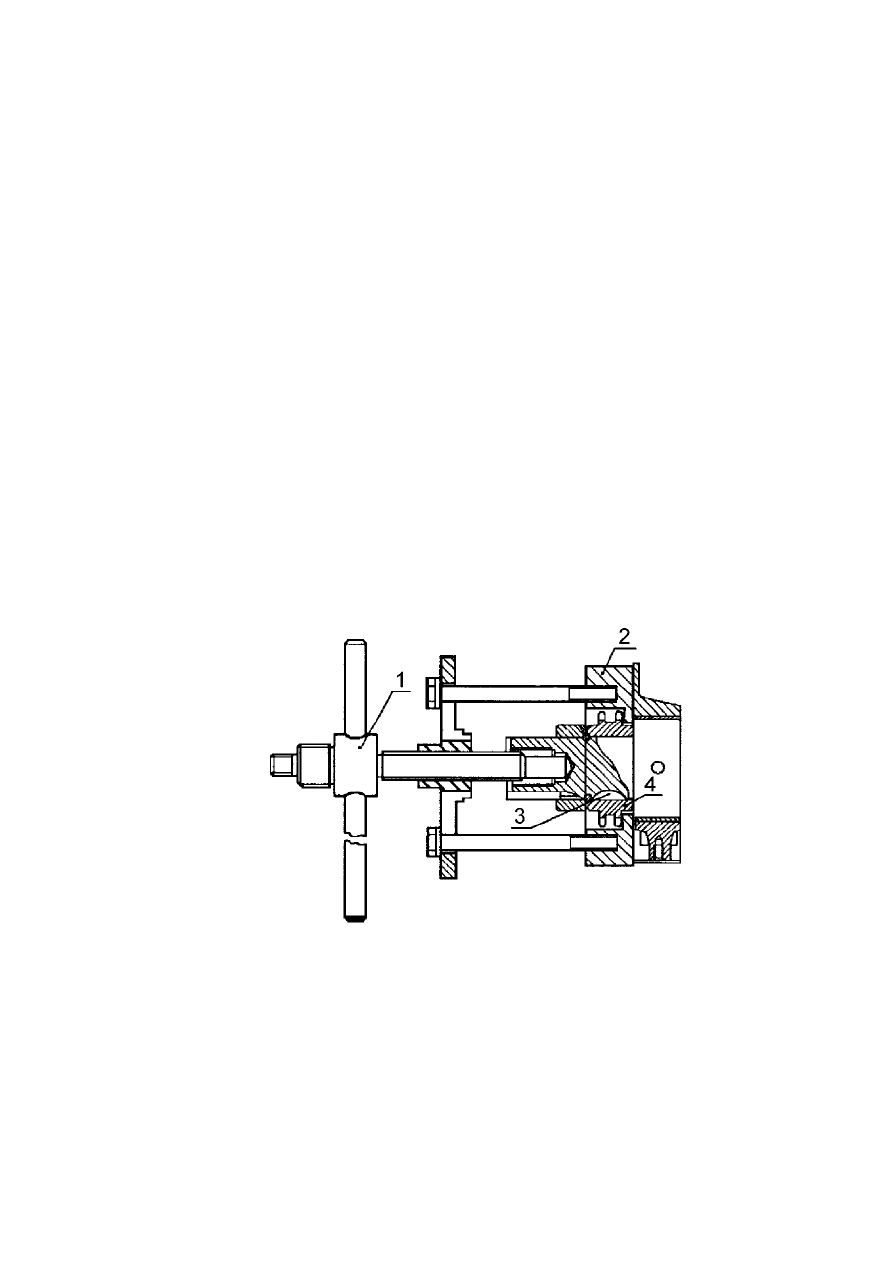

Рисунок 44. Снятие звездочки коленчатого вала:

1 - съемник; 2 - оправка; 3 - шпонка; 4 - звездочка коленчатого вала

Перевернуть двигатель на стенде.

- снять крышку привода масляного насоса и  вынуть шестигранный валик и

привод масляного насоса;

- наживить два болта в отверстия промежуточного вала;
-  удерживая  промежуточный  вал  за  болты,  отвернуть  гайку  и  снять  с  про-

межуточного вала шестерню привода масляного насоса;





83

- вынуть промежуточный вал;
- снять с помощью приспособления и съемника подшипник первичного вала

из маховика (рис.45);

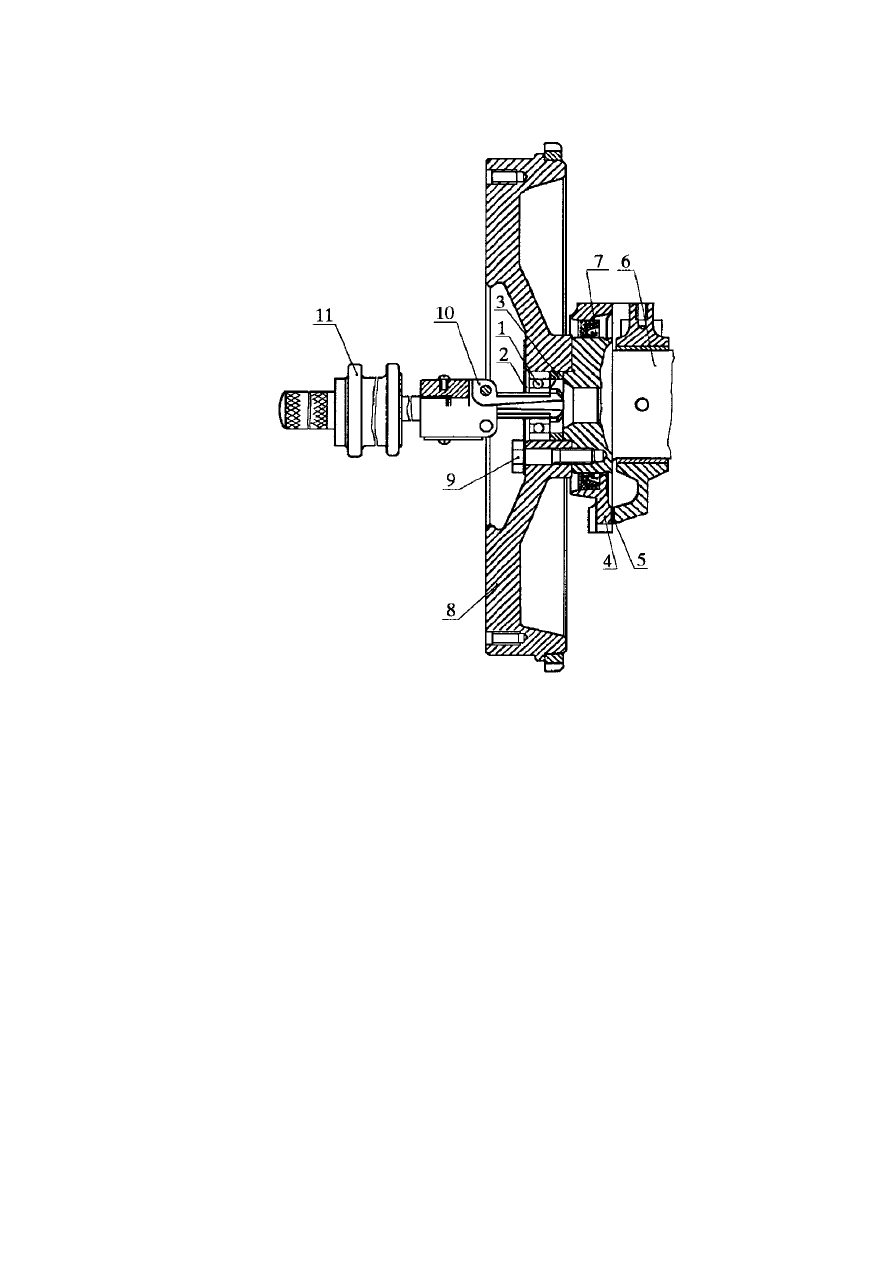

Рисунок 45. Снятие подшипника первичного вала коробки передач:

1  -  подшипник;  2  -  шайба  болтов  маховика;  3  -  распорная  втулка;  4  -  сальникодержатель;
5 - прокладка сальникодержателя; 6 - коленчатый вал; 7 - сальник; 8 - маховик; 9 - болты махо-
вика; 10 - съемник; 11 - оправка

- снять сцепление и маховик;
- снять сальникодержатель;
-  отвернуть  болты  крепления  крышек  коренных  подшипников  коленчатого

вала;

- снять крышки коренных подшипников коленчатого вала вместе с вклады-

шами и упорными полушайбами, проверив правильность меток на крышках;

- вынуть коленчатый вал.
