3.7.19.4 Проведение смазочных работ по гидроманипулятору ГМ-42Т-01 и полуприцепу
Перед выполнением смазочных работ необходимо выдвинуть до упора
выдвижную секцию рукояти.
Смазку наружной поверхности 19 выдвижной секции производить путем
нанесения слоя смазки шириной от 150 до 200 мм на поверхность выдвижной
секции (в выдвинутом положении) с последующим трехкратным перемещением
секции на полный ход гидроцилиндра.
Схема смазки гидроманипулятора приведена на рисунке 35. Смазка
производится через масленки 1-17. Заправка опорно-поворотного устройства
производится через заливное отверстие 18.
Схема смазки основания гидроманипулятора приведена на рисунке 36.
Схема смазки полуприцепа приведена на рисунке 37.
Общие указания по смазке (замене масел):
- слив масла при его замене производить сразу после остановки машины,
когда масло еще горячее. Заправку производить до уровня контрольных
пробок или отметок на щупе;
- перед проверкой уровня заправки машину установить на ровной
горизонтальной поверхности;
- перед выполнением смазочных работ, связанных со шприцовкой узлов,
необходимо очистить масленки и нагнетать смазку шприц-прессом до
выдавливания свежей смазки из зазора. После чего удалить выступающую
смазку.
Примечание - Правила проведения смазочных работ по гидроманипулятору
ГМ-50-01 (для исполнения МР-40) приведено в прилагаемом руководстве по
эксплуатации на него.

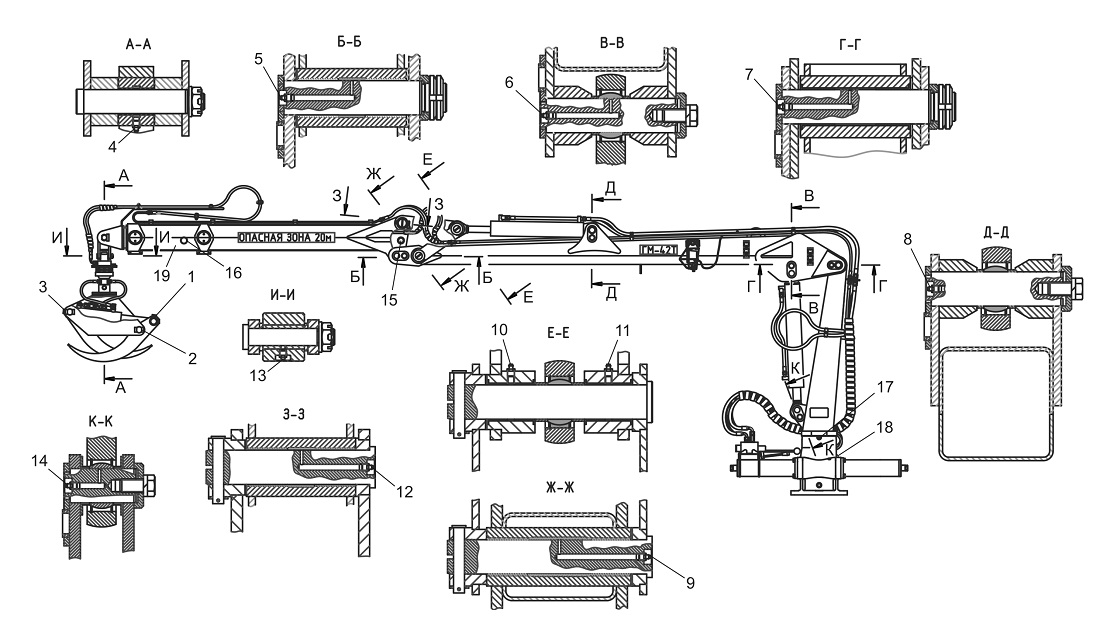

Рисунок 35 - Схема смазки гидроманипулятора
ГМ-42Т-01

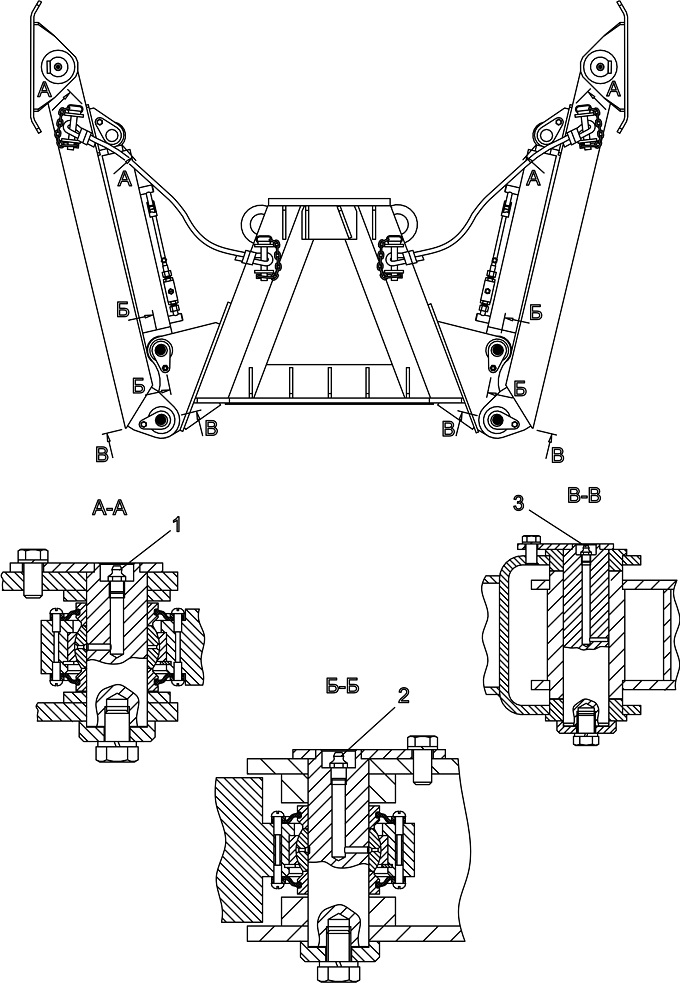

Рисунок 36 - Схема смазки основания
гидроманипулятора

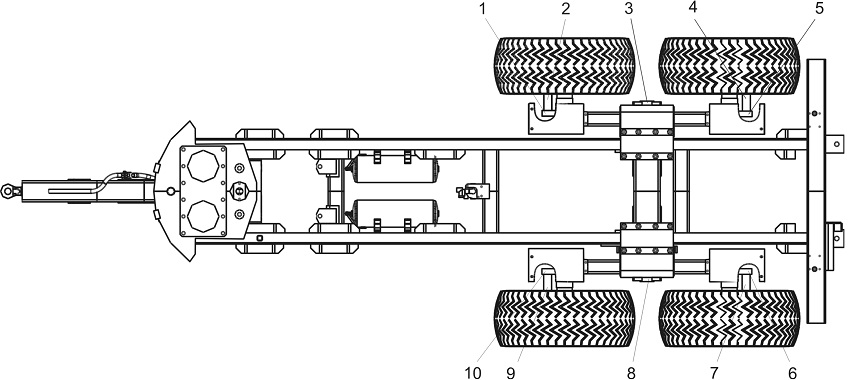

Рисунок 37 - Схема смазки полуприцепа
1,5,6,10 - тормозные рычаги; 2,4,7,9 - валы
разжимных кулаков; 3,8 - оси балансиров
