Автолестница пожарная АЛ-17 Зил ЗИЛ-5301. Технические характеристики
|
|
|

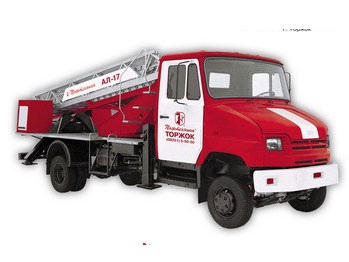

Общий вид |
|
|
К эксплуатации автолестницы пожарной АЛ-17 (ЗИЛ 5301)
допускается только специально обученный персонал, хорошо
изучивший, освоивший все правила обращения с автолестницей и
безукоризненно выполняющий их.
Эксплуатация автолестницы лицам, не имеющим удостоверения,
ЗАПРЕЩАЕТСЯ
Автолестница пожарная АЛ-17 предназначена для:
-
доставки к месту проведения спасательных, противопожарных и
аварийно-востановительных работ боевого расчета и
необходимого пожарно-технического вооружения и оборудования
на высоту до 17 метров;
-
эвакуация людей с высоты до 17 метров по маршруту лестницы;
-
подача огнетушащих веществ с вершины лестницы.
Основные составные части автолестницы:
-
шасси
-
силовая группа
-
основание опорное
-
устройство поворотное
-
механизм выдвигания
-
комплект колен
-
пульт управления
-
гидрооборудование
-
электрооборудование
-
платформа
-
пожарное оборудование
-
одиночный ЗИП
Силовая группа предназначена для подачи рабочей жидкости от
гидронасоса к дополнительным органам гидропривода автолестницы.
В состав силовой группы ходят:
-
коробка отбора мощности (КОМ) шасси
-
гидронасос
-
масляный бак
-
фильтры
-
ручной насос
-
гидроаппаратура управления
-
трубопроводы
Пожарно-техническое вооружение размещено в отсеках платформы,
оснащенных элементами крепления.
Электрооборудование автолестницы состоит из электрооборудования
базового шасси и дополнительного электрооборудования,
обусловленного специализацией данной модели. Электрооборудование
шасси соответствует электрической принципиальной схеме шасси.
Питание электрооборудования осуществляется напряжением 24 В
постоянного тока от бортовой сети шасси по однопроводной
электрической схеме.
В состав электрооборудования автолестницы входят:
-
пульт управления опорами
-
световое табло
-
соединительный ящик
-
система громкоговорящей связи "Смерч"
-
маяки
-
фары прожектора
-
габаритные фонари
-
датчики индуктивности
-
концевые выключатели
-
предохранители лобового удара
-
переговорное устройство
-
габаритные фонари опор
-
релейный шкаф
В кабине установлен щиток контроля и блок управления.
Элементы электрооборудования соединены между собой кабелями.
Дополнительное электрооборудование автолестницы обеспечивает:
-
управление элементами гидросистемы (выдвижение и складывание
опор, осуществление основных движений лестницы);
-
контроль за включением и отключением КОМ, положением дверей
отсеков в транспортном положении автолестницы;
-
включение освещения лестницы, места оператора, габаритных
огней;
-
включение блокировки движений при появлении опасных
ситуаций;
-
включение маяков и сирены;
-
управление съемным лафетным стволом.
|
|
Основные технические характеристики
|
|
|
Шасси |
ЗИЛ-5301 (4x2) |
Тип Двигателя |
Дизельный |
Мощность КВт, (л.с.) |
80 (109) |
Максимальная скорость, км/ч |
95 |
Число мест для боевого расчета |
3 |
Максимальная высота подъема полностью
выдвинутой лестницы, м |
17 |
Рабочий вылет вершины лестницы от оси
вращения поворотного основания с максимальной
рабочей нагрузкой на вершине, м |
14,2 |
Максимальная рабочая нагрузка на вершину,
кгс |
160 |
Угол поворота лестницы вправо или влево,
град. |
не ограничен |
Рабочий диапазон подъема лестницы в
вертикальной плоскости, град. |
от 0° до +75° |
Время маневров лестницы, с, при: |
|
подъеме от 0° до 75° |
25 |
опускании от 75° до 0° |
25 |
выдвигании на полную длину при угле подъема
лестницы 75° |
25 |
сдвигании (полном) при угле подъема лестницы
75° |
25 |
повороте на 360° вправо и влево |
60 |
Время установки на выносные опоры, с |
45 |
Масса полная, кг |
6800 |
Габаритные размеры, мм |
7700x2500x2600 |
|
|
|
Комплектация: |
|
Наименование |
Количество |
Специальный инструмент и принадлежности, запасные
части шасси |
1 к-т |
Колодка |
2 |
Веревка пожарная спасательная ВПС-30 |
1 |
Огнетушитель порошковый ОУ-3 |
1 |
Рукоятка (для привода поворота) |
1 |
Аптечка |
1 |
Знак аварийной остановки |
1 |
Гребенка |
1 |
Ствол лафетный |
2 |
Насадок д.25 |
1 |
Насадок д.28 |
1 |
Комплект одиночного ЗИП |
1 |
Рукоятка (для ручного насоса) |
1 |
|
Изготовитель оставляет за собой право вносить в модель
конструктивные изменения, не влияющие на основные
технические характеристики
|
|
|
