Общий вид |
|
|
Современное развитие градостроительства характеризуется
увеличением высоты возводимых зданий. Спасение людей и тушение
пожаров на верхних этажах высотных сооружений требует создания
пожарных автолестниц с высотой подъема стрелы от 30 до 60 м.

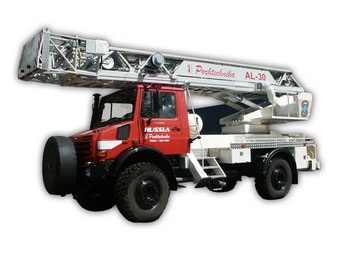

Сегодня ОАО "Пожтехника" предлагает новинку - автолестница
АЛ-30, на шасси автомобиля Mercedes-Benz Unimog U 5000 Euro 3
(4x4) ПМ-620, обладающую высокими эксплуатационными
характеристиками и позволяющую тушить пожары и эвакуировать
людей с высоты до 30 в условиях высотной городской застройки и
крупных промышленных сооружений.
Автолестница оснащена:
- Автоматическим устройством выравнивания
опорно-поворотного основания, позволяющим работать на
площадке с уклоном до 7°. Выравнивание основания в
горизонтальное положение происходит только один раз, при
подготовке к работе, что позволяет работать без ограничений
на всех высотах.
- Пакетом колен длиной 7,5 м (что уменьшает габарит
автолелестницы и повышает её мобильность) и состоящим из
шести колен. Выдвигание пятого колена стрелы осуществляется
двумя гидроцилиндрами, вмонтированными в тетиву пятого
колена, остальные колена выдвигаются канатами.
- Необходимым пожрано-техническим вооружением, размещенным
в специальных отсеках платформы.
|
|
Основные технические
характеристики |
|
|
Шасси |
Mercedes-Benz Unimog U 5000 (4x4) |
Тип двигателя |
Дизельный |
Мощность двигателя, кВт (л.с.) |
160 (218) |
Макс. скорость, км/ч |
70 |
Число мест боевого расчета |
3 |
Рабочая высота подъема (до пола люльки), м |
30 |
Угол поворота стрелы вправо и влево, град. |
не ограничен |
Рабочий диапазон подъема лестницы в
вертикальной плоскости |
от -7° до +75° |
Максимальный вылет стрелы от оси вращения
подъемно-поворотного основания с нагрузкой в
люльке 90 кг, и 270 м соответственно, м |
19/16 |
Грузоподъемность лестницы при использовании
ее в качестве крана, кг |
1000 |
Время маневров лестницы, с, при: |
|
подъеме от -7° до +75° |
40 |
опускании от +75° до -7° |
35 |
выдвигания на полную длину |
40 |
полном сдвигании |
35 |
повороте на 360° вправо или влево |
50 |
Масса полная, кг |
14100 |
Габаритные размеры, мм |
8000x2500x3700 |
|
|
|
Комплектация: |
|
Наименование |
Количество |
1 |
Специальный инструмент и принадлежности, запасные
чести к шасси |
2 |
Анемометр ручной индуктивный |
3 |
Колодка противооткатная |
4 |
Веревка растяжная |
5 |
Веревка для управления лафетным стволом |
6 |
Веревка спасательная |
7 |
Огнетушитель порошковый ОП-5 (з) |
8 |
Рукав спасательный двухслойный длиной 29 м |
9 |
Рукоятка для привода поворота |
10 |
Аптечка |
11 |
Знак аварийной остановки |
12 |
Гребенка |
13 |
Ствол лафетный |
14 |
Насадок д.25 |
15 |
Насадок д.28 |
16 |
Рукоятка (для насоса ручного) |
|
Изготовитель оставляет за собой право вносить в модель
конструктивные изменения, не влияющие на основные
технические характеристики
|
