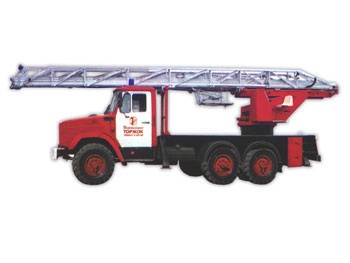

Общий вид |
|
|
Автолестница АЛ-30 смонтирована на надежном и простом в
обслуживании шасси автомобиля ЗИЛ-433422. Комплект колен состоит
из четырех секций, представляющих собой открытую сверху
телескопическую конструкцию, элементы которой изготовлены из
высокопрочных прямоугольных труб и прокатных профилей. Профили
нижних поясов четырех колен оригинальной конструкции
изготавливаются на специальном прокатном стане предприятия.
На вершине верхнего колена может быть установлен лафетный
ствол с электроуправлением. Рукав к лафетному стволу
прокладывается по лестничному маршруту и крепится к ступеням.
Вода подается по рукаву к лафетному стволу от автоцистерны.
Управление рабочими операциями осуществляется с пульта,
расположенного на поворотном основании. Основной пульт
управления с сиденьем для оператора находится на поворотном
круге с левой стороны автомобиля и является центральным постом,
с которого оператор производит все необходимые движения
лестницы. |
|
Основные технические
характеристики |
|
|
Шасси |
ЗИЛ-433442 |
Тип двигателя |
карбюраторный |
Мощность двигателя |
110 (150) |
Максимальная транспортная скорость, км/ч |
85 |
Число мест для рабочего расчета |
3 |
Максимальная высота подъема полностью
выдвинутой лестницы, м |
30 |
Максимальная рабочая нагрузка на вершину
неприслоненной лестницы, кгс |
160 |
Рабочий вылет вершины лестницы от оси
вращения поворотного основания с максимальной
нагрузкой на вершине, м |
16 |
Грузоподъемность лестницы при использовании
в качестве крана, кг |
1000 |
Угол поворота лестницы вправо или влево,
град. |
не ограничен |
Рабочий диапазон подъема лестницы в
вертикальной плоскости, град. |
от -4° до +75° |
Время маневров лестницы, с, при: |
|
подъеме от 0° до 75° |
25 |
опускании от 75° до 0° |
25 |
выдвигании на полную длину |
20 |
сдвигании (полном) |
20 |
повороте на 360° вправо или влево |
45 |
Время установки на выносные опоры, с |
45 |
Полная масса - не более, кг |
10185 |
Габаритные размеры, не более, мм |
10500x2500x3400 |
|
|
|
Комплектация: |
|
Наименование |
Количество |
Специальный инструмент и принадлежности, запасные
части шасси |
1 к-т |
Анемометр ручной индукционный |
1 |
Колодка |
2 |
Веревка растяжная |
2 |
Веревка для управления лафетным стволом |
1 |
Веревка спасательная |
1 |
Огнетушитель порошковый ОП-3 (з) |
1 |
Рукав спасательный двухслойный общей длины 29 м. |
1 |
Рукоятка (для привода поворота) |
1 |
Задержка рукавная |
5 |
Подкладки под опоры |
4 |
Гребенка |
1 |
Аптечка медицинская |
1 |
Знак аварийной остановки |
1 |
Насадок д.25 |
1 |
Насадок д.28 |
1 |
Рукоятка (для ручного насоса) |
1 |
|
Изготовитель оставляет за собой право вносить в модель
конструктивные изменения, не влияющие на основные
технические характеристики
|
