| Общий вид |
 |
|
К управлению и техобслуживанию автолестницы пожарной АЛ-30 (КамАЗ 43114) допускается только специально обученный персонал, хорошо изучивший, освоивший все правила обращения с автолестницей и безукоризненно выполняющий их.
Эксплуатация автолестницы лицам, не имеющим удостоверения, ЗАПРЕЩАЕТСЯ!

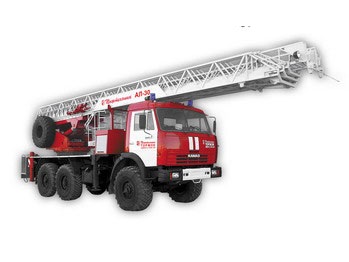

Автолестница пожарная АЛ-30 предназначена для:
- доставки к месту проведения спасательных, противопожарных и аварийно-востановительных работ боевого расчета и необходимого пожарно-технического вооружения и оборудования на высоту до 30 метров;
- эвакуация людей с высоты до 30 метров по маршруту лестницы или при помощи лестницы;
- подача огнетушащих веществ с вершины лестницы;
- использования в качестве грузоподъемного крана при сложенном комплекте колен.
Основные составные части автолестницы:
- шасси
- силовая группа
- основание опорное
- подъемно-поворотное основание
- комплект колен
- пульт управления
- гидрооборудование
- электрооборудование
- платформа
- одиночный ЗИП
Силовая группа предназначена для подачи рабочей жидкости от гидронасоса к дополнительным органам гидропривода автолестницы.
В состав силовой группы ходят:
- коробка отбора мощности (КОМ)
- гидронасос
- масляный бак
- фильтр
- ручной насос
- гидроаппаратура управления
- трубопроводы
Пожарно-техническое вооружение размещено в отсеках платформы, оснащенных элементами крепления.
|
|
| Основные технические характеристики |
|
|
| Шасси |
КамАЗ-43114 (6x6) |
| Тип двигателя |
Дизельный |
| Мощность двигателя Квт, (л.с.) |
176 (240) |
| Макс. скорость, км/ч |
80 |
| Высота полностью выдвинутой лестницы, м |
30 |
| Максимальный вылет стрелы от оси вращения подъемно-поворотного основания с нагрузкой в люльке 100 и 350 кг соответсвенно, м |
24/18 |
| Угол поворота стрелы вправо и влево, град. |
не ограничен |
| Расход лафетного ствола, л/с |
20 |
| Рабочий диапазон подъема лестницы в вертикальной плоскости |
от -7° до +73° |
| Время маневров лестницы, с, при: | |
| подъеме от 0° до 73° |
40 |
| опускании от 73 до 0° |
35 |
| Выдвигания на полную длину |
40 |
| Сдвигании (полном) |
35 |
| Повороте на 360° вправо и влево |
55 |
| Время установки на выносные опоры, с |
45 |
| Масса полная, кг |
15800 |
| Габаритные размеры, мм |
11500x2500x3700 |
|
|
| Комплектация: |
|
| Наименование |
Количество |
| Специальный инструмент и принадлежности, запасные чести к шасси |
1 к-т
|
| Подкладка |
4
|
| Задержка рукавная |
5
|
| Колодка |
2
|
| Веревка спасательная длиной 30 м |
1
|
| Веревка растяжная длиной 30 м |
2
|
| Канат |
1
|
| Гребенка |
1
|
| Лестница вспомогательная |
1
|
| Чехол (для спасательного рукава) |
1
|
| Чехол (для пульта управления) |
1
|
| Анемометр |
1
|
| Ствол управляемый с электроприводом с насадками д.25, д.28, д.32 |
1
|
| Рукав спасательный секционный РС-С |
1
|
| Огнетушитель углекислотный ОУ-5 |
1
|
| Рукав для отвода выхлопных газов длиной 4 м |
1
|
| Аптечка |
1
|
| Знак аварийной остановки |
1
|
| Запчасти, инструменты и принадлежности |
1 к-т
|
|
|
Изготовитель оставляет за собой право вносить в модель конструктивные изменения, не влияющие на основные технические характеристики
|
|
|
