Автолестница пожарная АЛ-50 Volvo FL 626. Технические характеристики

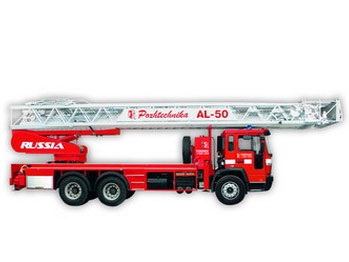

Автолестница пожарная АЛ-50 Volvo FL 626

Общий вид




Автолестница пожарная, АЛ-50 Volvo FL 626. Автолестница пожарная, АЛ-50 Volvo FL 626. Автолестница пожарная, АЛ-50 Volvo FL 626. Автолестница пожарная, АЛ-50 Volvo FL 626. Автолестница пожарная, АЛ-50 Volvo FL 626. Автолестница пожарная, АЛ-50 Volvo FL 626. Автолестница пожарная, АЛ-50 Volvo FL 626. Автолестница пожарная, АЛ-50 Volvo FL 626. Автолестница пожарная, АЛ-50 Volvo FL 626. Автолестница пожарная, АЛ-50 Volvo FL 626. Автолестница пожарная, АЛ-50 Volvo FL 626. Автолестница пожарная, АЛ-50 Volvo FL 626.



Современное развитие градостроительства характеризуется увеличением высоты возводимых зданий. Спасение людей и тушение пожаров на верхних этажах высотных сооружений требует создание пожарных автолестниц с высотой подъема от 30 до 60 м.

Сегодня ОАО "Пожтехника" предлагает новинку - автолестницу АЛ-50 на шасси автомобиля Volvo FL 626 с двигателем Euro 3 (6х4), обладающую высокими эксплуатационными характеристиками и позволяющую тушить пожары и эвакуировать людей с высоты до 50м в условиях высотной городской застройки и крупных промышленных сооружений.

Автолестница оснащена:

  • Лифтом с максимальной грузоподъемностью 270 кг с возможностью её быстрого снятия в случае необходимости. В транспортном положении люлька укладывается на стрелу. Люлька имеет сквозной проход, позволяющий производить эвакуацию людей через неё.
  • Укомплектована необходимым пожарно-техническим вооружением, размещенным в специальных отсеках платформы.
  • Стрела состоит из шести колен. Выдвигание пятого колена стрелы осуществляется двумя гидроцилиндрами, расположенными с правой и левой стороны комплекта колен стрелы, остальные колена выдвигаются канатами.
  • Автоматическим устройством выравнивания опорно-поворотного основания, позволяющим работать на площадке с уклоном до 7oC. Выравнивание основания в горизонтальное положение происходит только один раз, при подготовке к работе, что позволяет работать без ограничений на всех высотах;

Основные технические характеристики


Шасси Volvo FL 626
Тип двигателя дизельный EURO III
Мощность двигателя 184 (250)
Максимальная транспортная скорость, км/ч 85
Число мест для боевого расчета 3
Рабочая высота подъема до пола люльки, м 50
Максимальный вылет стрелы от оси вращения подъемно-поворотного основания с нагрузкой в люльке 90 и 270 кг соответственно, м 20/18
Максимальная грузоподъемность люльки, кг 270
Максимальная грузоподъемность лифта, кг 200
Угол поворота стрелы вправо и влево, град. не ограничен
Рабочий диапазон подъема лестницы в вертикальной плоскости от -4° до +73°
Время маневров лестницы, с, при:
подъеме от 0° до 73° 40
опускании от 73° до 0° 40
выдвигании на полную длину 70
сдвигании (полном) 60
повороте на 360° вправо или влево 65
Время установки на выносные опоры, с 60
Полная масса, кг 22500
Габаритные размеры, мм 12000x2500x3700



Комплектация:
Наименование Количество
1 Специальный инструмент и принадлежности, запасные чести к шасси
2 Рукав спасательный
3 Подкладки
4 Колодка
5 Веревка спасательная
6 Веревка растяжная
7 Рукав напорный д.77, длиной 40 метров
8 Рукоятка для привода поворота
9 Приспособление для эмитации обрыва каната
10 Рукоятка
11 Анемометр ручной индуктивный
12 Рукавная задержка
13 Огнетушитель порошковый ОП-5 (з)
14 Ствол лафетный
15 Аптечка
16 Знак аварийной остановки
17 Комплект одиночного ЗИП
18 Гребенка
19 Лестница
Изготовитель оставляет за собой право вносить в модель конструктивные изменения, не влияющие на основные технические характеристики

















////////////////////////////
