Автолестница пожарная  АЛ-30 TATRA-T815. Технические характеристики

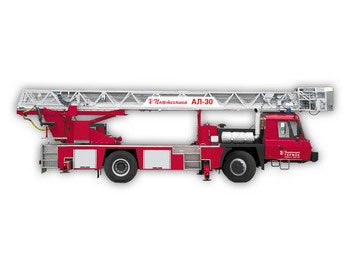

Общий вид

К эксплуатации автолестницы пожарной АЛ-30 (Т815) допускается только специально обученный персонал, хорошо изучивший, освоивший все правила обращения с автолестницей и безукоризненно выполняющий их. Эксплуатация автолестницы лицам, не имеющим удостоверения, ЗАПРЕЩАЕТСЯ! В гидроприводе автолестницы установлены электрогидравлические блоки управления производства фирмы "Данфосс". При работе аварийным приводом, в случае колебаний стрелы, движение прекратить до окончания колебаний. Автолестница пожарная АЛ-30 предназначена для: доставки к месту проведения спасательных, противопожарных и аварийно-востановительных работ боевого расчета и необходимого пожарно-технического вооружения и оборудования на высоту до 30 метров; эвакуация людей с высоты до 30 метров по маршруту лестницы или при помощи лестницы; подача огнетушащих веществ лафетным стволом из люльки. Основные составные части автолестницы: шасси силовая группа основание опорное устройство поворотное механизм выдвигания комплект колен пульт управления гидрооборудование электрооборудование платформа пожарное оборудование одиночный ЗИП Силовая группа предназначена для подачи рабочей жидкости от гидронасоса к дополнительным органам гидропривода автолестницы. В состав силовой группы ходят: коробка отбора мощности (КОМ) шасси гидронасос масляный бак фильтры аварийный привод гидроаппаратура управления трубопроводы Пожарно-техническое вооружение размещено в отсеках платформы, оснащенных элементами крепления. Электрооборудование автолестницы состоит из электрооборудования базового шасси и дополнительного электрооборудования, обусловленного специализацией данной модели. Электрооборудование шасси соответствует электрической принципиальной схеме шасси. Питание электрооборудования осуществляется напряжением 24 В постоянного тока от бортовой сети шасси по однопроводной электрической схеме. В состав электрооборудования автолестницы входят: пульт управления опорами пульт управления на поворотной платформе соединительные ящики маяки габаритные фонари опор индуктивные датчики концевые выключатели предохранители лобового удара переговорное устройство релейный шкаф датчики анемометра розетка 220В электродвигатель мигающие фонари фары педали коробка электрозащиты плафон освещения отсека фонари освещения устройство контроля перегрузки пульт в люльке блок управления горизонтированием В кабине установлен щиток контроля водителя. Элементы электрооборудования соединены между собой кабелями. Дополнительное электрооборудование автолестницы обеспечивает: управление элементами гидросистемы (выдвижение и складывание опор, осуществление основных движений лестницы); включение освещения лестницы, места оператора, габаритных огней; включение блокировки движений при появлении опасных ситуаций; выключение маяков и сирены; управление съемным лафетным стволом.

Основные технические характеристики

Шасси TATRA-T815 (4x4) Тип двигателя Дизельный Мощность двигателя Квт, (л.с.) 230 (313) Макс. скорость, км/ч 90 Высота полностью выдвинутой лестницы (до пола люльки), м 30 Максимальный вылет стрелы от оси вращения подъемно-поворотного основания с нагрузкой в люльке 100 кг и 200 соответственно, м 18/20 Угол поворота стрелы вправо и влево, град не ограничен Рабочий диапазон подъема лестницы в вертикальной плоскости от -7° до +75° Расход лафетного ствола, л/с 20 Время маневров лестницы, с, при:   подъеме от 0° до 75° 40 опускании от 75° до 0° 35 Выдвигания на полную длину 40 Сдвигании (полном) 35 Повороте на 360° вправо и влево 55 Время установки на выносные опоры, с 45 Масса полная, кг 16000 Габаритные размеры, мм 11000x2500x3400

Комплектация: Наименование Количество Специальный инструмент и принадлежности, запасные части шасси 1 к-т Анемометр сигнальный цифровой АСЦ-3 1 Колодка 2 Веревка растяжная длиной 40 метров с карабином 2 Веревка пожарная спасательная ВПС-30 1 Огнетушитель порошковый ОП-5 (з) 1 Рукав спасательный секционный РС-С-29 1 Рукав для отвода выхлопных газов длиной 4 м. с соединительной головкой 2 Задержка рукавная 6 Подкладки под опоры 4 Гребенка 1 Ствол управляемый с электроприводом 1 Аптечка медицинская 1 Знак аварийной остановки 1 Комплект шоферского инструмента 1 Лопата штыковая 1 Лом ЛПЛ 1 Полотно натяжное спасательное 1 Фонарь ФПО 1 Лестница ЛШ 1

Изготовитель оставляет за собой право вносить в модель конструктивные изменения, не влияющие на основные технические характеристики

////////////////////////////
