Автолестница пожарная АЛ-30/40 Урал-4320. Технические характеристики

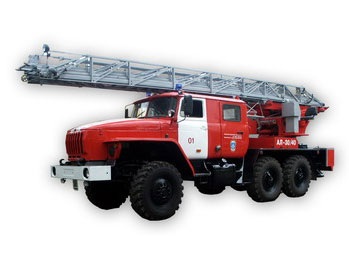

Автолестница пожарная АЛ-30/40 Урал-4320

Общий вид




Автолестница пожарная, АЛ-30-40 Урал-5557. Автолестница пожарная, АЛ-30-40 Урал-5557. Автолестница пожарная, АЛ-30-40 Урал-5557. Автолестница пожарная, АЛ-30-40 Урал-5557. Автолестница пожарная, АЛ-30-40 Урал-5557. Автолестница пожарная, АЛ-30-40 Урал-5557. Автолестница пожарная, АЛ-30-40 Урал-5557. Автолестница пожарная, АЛ-30-40 Урал-5557. Автолестница пожарная, АЛ-30-40 Урал-5557. Автолестница пожарная, АЛ-30-40 Урал-5557. Автолестница пожарная, АЛ-30-40 Урал-5557. Автолестница пожарная, АЛ-30-40 Урал-5557.

[!] просьба обратить внимание, фотографии открываются в новом окне.

К управлению и техобслуживанию автолестницы пожарной АЛ-30 (Урал-4320-1912-41, 2 кабинная, насос ПН-40УВ) допускается только специально обученный персонал, хорошо изучивший, освоивший все правила обращения с автолестницей и безукоризненно выполняющий их.

Эксплуатация автолестницы лицам, не имеющим удостоверения, ЗАПРЕЩАЕТСЯ!

При работе аварийным приводом, в случае колебаний стрелы, движение прекратить до окончания колебаний.

Автолестница пожарная АЛ-30 предназначена для:

  • доставки к месту проведения спасательных, противопожарных и аварийно-востановительных работ боевого расчета и необходимого пожарно-технического вооружения и оборудования на высоту до 30 метров;
  • эвакуация людей с высоты до 30 метров по маршруту лестницы или при помощи эластичного спасательного рукава;
  • подача огнетушащих веществ с вершины лестницы;
  • использования в качестве грузоподъемного крана при сложенном комплекте колен.

Основные составные части автолестницы:

  • шасси
  • насосная установка
  • силовая группа
  • основание опорное
  • поворотное основание
  • механизм выдвигания
  • комплект колен
  • пульт управления
  • гидрооборудование
  • электрооборудование
  • платформа
  • одиночный ЗИП

Установка насосная расположена в кабине боевого расчета и предназначена для подачи огнетушащего вещества через напорные рукава к водяному стволу или пеногенератору, установленному на вершине лестницы.

Забор воды в насос осуществляться от водоема, гидранта, либо от рядом стоящей автоцистерны.

Насосная установка состоит из пожарного насоса ПН-40УВ с пеносмесителем, всасывающего или напорных патрубков, контрольно-измерительных приборов и запорных винтелей.

Силовая группа предназначена для подачи рабочей жидкости от гидронасоса к дополнительным органам гидропривода автолестницы.

В состав силовой группы ходят:

  • коробка отбора мощности (КОМ)
  • гидронасос
  • масляный бак
  • фильтр
  • ручной насос
  • гидроаппаратура управления
  • трубопроводы.

Пожарно-техническое вооружение размещено в отсеках платформы, оснащенных элементами крепления.

Электрооборудование автолестницы состоит из электрооборудования базового шасси и дополнительного электрооборудования, обусловленного специализацией данной модели.

Питание дополнительного электрооборудования осуществляется напряжением 24 В постоянного тока от бортовой сети шасси по однопроводной электрической схеме.

В состав электрооборудования автолестницы входят:

  • пульт управления опорами
  • щиток управления
  • маяки
  • фары (прожектора)
  • соединительные ящики
  • индуктивные датчики
  • концевые выключатели
  • переговорное устройство
  • блок переключателей
  • щиток контроля

Элементы электрооборудования соединены между собой проводами и кабелями.

Дополнительное электрооборудование автолестницы обеспечивает:

  • контроль за включением и отключением "КОМ" гидронасоса и "ДОМ" водяного насоса, положением дверей отсеков в транспортном положение автолестницы;
  • дистанционный пуск и остановка двигателя.

Основные технические характеристики


Шасси Урал-4320 (6x6)
Тип Двигателя Дизельный
Мощность КВт, (л.с.) 169 (230)
Максимальная скорость, км/ч 80
Число мест для боевого расчета 6
Высота подъема лестницы, м 30
Рабочий вылет вершины лестницы от оси вращения подъемно-поворотного устройства с максимальной нагрузкой на вершине, м 16
Максимальная рабочая нагрузка на вершину неприслоненной лестницы при максимальном вылете, кгс, не менее 160
Угол поворота стрелы вправо и влево, град не ограничен
Емкость пенобака 300
Расположение насоса в кабине боевого расчета
Тип насоса ПН-40УВ
Подача, л/с 40
Напор, м 100
Расход лафетного ствола, л/с 20
Рабочий диапазон подъема лестницы в вертикальной плоскости, град. от -4° до +75°
Грузоподъемность лестницы при использовании ее в качестве крана, кг 1000
Время маневров лестницы, с, при:
подъеме от 0° до 75° 25
опускании от 75° до 0° 25
выдвигании на полную длину 25
сдвигании (полном) 25
повороте на 360° вправо и влево 45
Время установки на выносные опоры, с 45
Масса полная, кг 13680
Габаритные размеры, мм 10150x2500x3400



Комплектация:
Наименование Количество
Специальный инструмент и принадлежности, запасные чести к шасси 1 к-т
Анемометр ручной индуктивный 1
Колодка противооткатная 2
Веревка растяжная длиной 40 м с карабином 2
Веревка спасательная длинной 30 м в чехле 1
Огнетушитель порошковый ОП-5 (з) 1
Водосборник ВС-125У 1
Рукав спасательный секционный 1
Рукоятка для привода поворота 1
Рукоятка для ручного насоса 1
Аптечка для оснащения транспортных средств 1
Знак аварийной остановки 1
Гребенка 1
Подкладка 4
Головка соединительная ГП 70х50 2
Головка соединительная ГП 80х50 2
Головка соединительная ГП 80х70 2
Генератор ГПС 600У 2
Задержка рукавная 4
Зажим рукавный 4
Ключ К-80 2
Колонка пожарная КП 1
Комплект водительского инструмента 1
Комплект диэлектрический:
боты диэлектрические 1 пара
ковер диэлектрический 1
ножницы для резки электропроводов 1
перчатки диэлектрические 1 пара
Комплект одиночного ЗИП 1
Комплект средств индивидуальной защиты органов дыхания (СИЗОД) 4
Разветвление РТ-50 2
Рукав КЩ д.32 мм, L= 4 м. 1
Рукав напорно-всасывающий д.75 мм, = 2 м 8
Рукав напорный д.51 мм, L = 20 м 8
Рукав напорный д.77 мм, L = 20 м 4
Рукав напорный д.77 мм, L = 4 м 2
Рукав для отвода выхлопных газов длиной 4 м с соединительной гайкой 1
Направляющий трос звена ГДЗС 1
Мосток рукавный 2
Полотно натяжное спасательное 1
Связка звена ГДЗС 1
Сетка всасывающая СВ-80 с тросом 2
Ствол РСК 3-70 1
Ствол РСП-50 2
Ствол РСП-70 1
Ствол управляемый 1
Топор плотницкий 1
Фонарь ФОС 1
Фонарь ФПО 3
Лом ЛПЛ 1
Лом ЛПТ 1
Лопата штыковая 1
Изготовитель оставляет за собой право вносить в модель конструктивные изменения, не влияющие на основные технические характеристики













////////////////////////////
