16.18.4.

Скутер. Задние фонари указателей поворота - замена ламп

       1. Шлицевой отверткой сжимаем защелки рассеивателя заднего сигнала указателя поворота.

       2. Вынимаем рассеиватель с отражающим элементом.

       3. Заменяем лампу.

       4. Легким нажимом устанавливаем на место рассеиватель сигнала поворота, сориентировав пазы рассеивателя соответственно защелкам на корпусе сигнала.

16.18.5. Контрольные лампы приборной панели - замена.

       Для замены контрольных ламп необходимо демонтировать приборную панель (см. Приборная панель — снятие и установка)

       1. Перевернув снятую приборную панель, получаем доступ к контрольным лампам.

       2. Повернув лампу с патроном против часовой стрелки, извлекаем ее из разъема.

       3. Извлекаем неисправную лампу из патрона.

       4. Установку приборной панели производим в обратном порядке.

16.19.

Скутер. Свет фары - регулировка

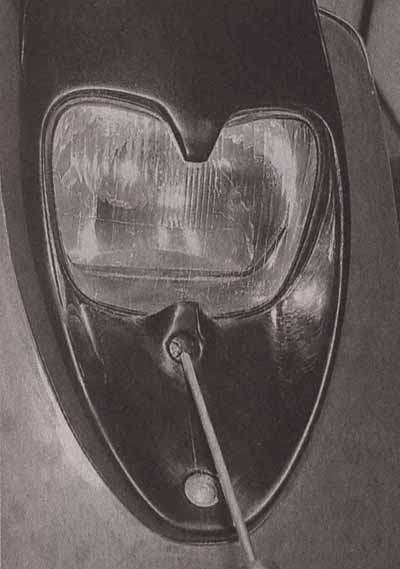

       1. Направление светового потока фары головного света изменяется поворотом регулировочного винта.

       Регулировка необходима при нарушении освещения дороги перед скутером, когда луч фары слепит водителя встречного транспорта, но не освещает дорогу или освещает ее слишком близко к скутеру (2-3 м).

       Регулировку света фары следует проводить в темное время суток на ровной площадке. Скутер должен стоять на колесах в пяти метрах от стены (любой ровной вертикальной поверхности), перпендикулярно к ней, без использования центральной подставки, а водитель должен находиться за рулем. Свет регулируется так, чтобы световое пятно располагалось на стене, как показано на рисунке.
