16.18. Скутер. Элементы освещения - замена и регулировка.



16.18.1. Скутер. Фара - замена лампы.



       Замену лампы фары следует проводить при перегорании нитей ближнего либо дальнего света. Следует использовать лампы, рекомендованные производителем по номиналу мощности и типоразмеру. Использование более мощных ламп может привести к перегреву отражателя и даже его расплавлению, если отражатель изготовлен из пластика.

       Для замены лампы требуется снять переднюю часть облицовки (см. с. 64 «Облицовки - снятие и установка».

       1. Извлекаем лампу с патроном из отражателя.

Скутеры двухтактные и четырехтактные. Эксплуатация, обслуживание и ремонт.

       2. Заменяем лампу в патроне на новую, соответствующую по номиналу.

Скутеры двухтактные и четырехтактные. Эксплуатация, обслуживание и ремонт.

       Сборку фары производим в обратном порядке.









16.18.2. Фонарь сигнала торможения и габаритный фонарь - замена ламп.



       1. Крестовой отверткой отворачиваем два винта крепления рассеивателя сигнала торможения.

Скутеры двухтактные и четырехтактные. Эксплуатация, обслуживание и ремонт.

       2. Снимаем рассеиватель.

Скутеры двухтактные и четырехтактные. Эксплуатация, обслуживание и ремонт.

       3. Заменяем лампу сигнала торможения на аналогичную по номиналу.

Скутеры двухтактные и четырехтактные. Эксплуатация, обслуживание и ремонт.

       4. Заменяем лампу габаритного сигнала на аналогичную по номиналу.

Скутеры двухтактные и четырехтактные. Эксплуатация, обслуживание и ремонт.

       5. Устанавливаем на место рассеива-тель фонаря, заворачиваем винты.











16.18.3.

Передние фонари указателей поворота - замена ламп.

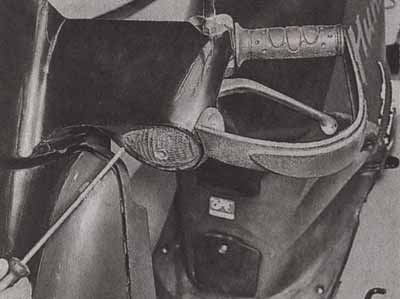

       1. Крестовой отверткой отворачиваем винт крепления рассеивателя переднего указателя поворота.

Скутеры двухтактные и четырехтактные. Эксплуатация, обслуживание и ремонт.

       2. Снимаем рассеиватель.

Скутеры двухтактные и четырехтактные. Эксплуатация, обслуживание и ремонт.

       3. Заменяем лампу.

Скутеры двухтактные и четырехтактные. Эксплуатация, обслуживание и ремонт.

       4. Сборку производим в обратном порядке, проверяем работу сигнала.
