16.26.

Скутер. Бензобак и маслобак - снятие и установка

Автоматический топливный кран: 1 - мембрана; 2 - игла; 3 - седло иглы; 4 -бензобак; 5 - топливный штуцер; 6 - штуцер-подвода разрежения; 7 - пружина

СНЯТИЕ

       Для демонтажа бензобака и маслобака необходимо сначала снять багажник, заднюю часть облицовок и седло с подседельной емкостью (см. Облицовки — снятие и установка).

       Перед снятием баков необходимо слить из них бензин (масло), либо, если эта операция трудновыполнима, заглушить шланги.

       1. Отворачиваем четыре болта заднего бугеля.

       2. Снимаем бугель, сдвигая его вверх.

       3. Отсоединяем провода датчиков уровня топлива.

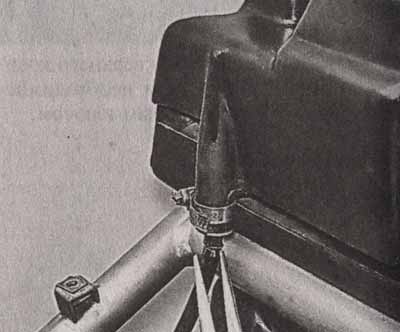

       4. Ослабив хомут, снимаем маслопровод с маслобака.

       5. Отворачиваем два болта крепления j маслобака.

       6. Снимаем маслобак, сдвигая его вверх.

       7. Отворачиваем четыре болта заднего подкрылка, для получения доступа к автоматическому топливному крану.

       8. Снимаем подкрылок, сдвигая его вперед и вниз.

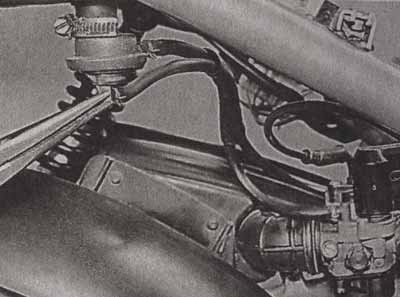

       9. Ослабляем хомуты на топливном кране и снимаем два шланга.

       10. Снимаем бензобак, сдвигая его вперед и вверх.

УСТАНОВКА

       Установку бензо- и маслобака производим в обратной последовательности.
