СЕДЛА ВОДИТЕЛЯ И ПАССАЖИРА МОТОЦИКЛА К-750М

На мотоцикле установлены комфортабельные седла качающегося типа с резиновыми покрышками. Амортизация седел обеспечивается эластичностью покрышек и резиновых рессор. Седла установлены на шарниры, в кронштейне рамы — седло водителя (рис. 28), а в основании 9— седло пассажира (рис. 29), опираясь на резиновые рессоры 5.

Покрышки 1 с заправленными в них дугами 2 и бугелями 3 натянуты на каркасы 4,

Передняя часть каркасов обоих седел соединена с мотоциклом болтами 8 через резинометаллические блоки, которые запрессованы в отверстия кронштейна рамы (седло водителя) и основания (седло пассажира).

Резиновые рессоры связаны с каркасами и опорами 6 болтами 7.

Седло пассажира установлено на заднем щитке мотоцикла. Сварное основание седла крепится к щитку четырьмя болтами 12. В его передней части имеется эластичная рукоятка 11, состоящая из стального троса с резиновой трубкой. Собранная рукоятка прикреплена к основанию седла болтом 10.

Жесткость седел в зависимости от веса водителя или пассажира регулируется перемещением рессор вдоль опор 5; при этом необходимо ослабить болты крепления 7. Перемещение рессоры в сторону переднего шарнира обеспечивает более мягкую работу седла, в противоположную сторону — более жесткую. После регулировки болты должны быть надежно затянуты.

Через каждые 2000 км нужно проверять затяжку крепежных деталей седел.

Передвигая мотоцикл, нельзя тянуть его за седла; для этого предназначены кронштейны заднего щитка.

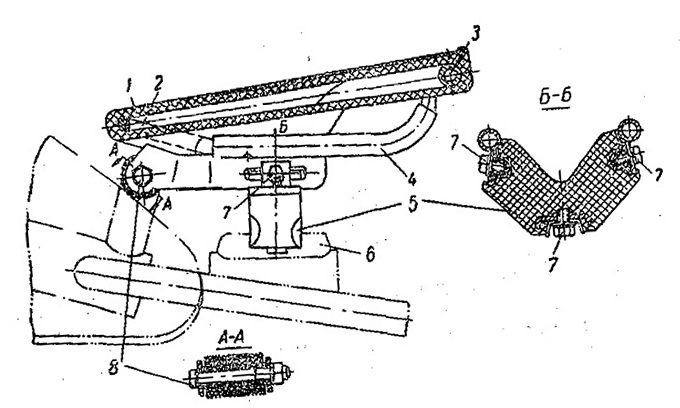

Рис. 28 Седло водителя

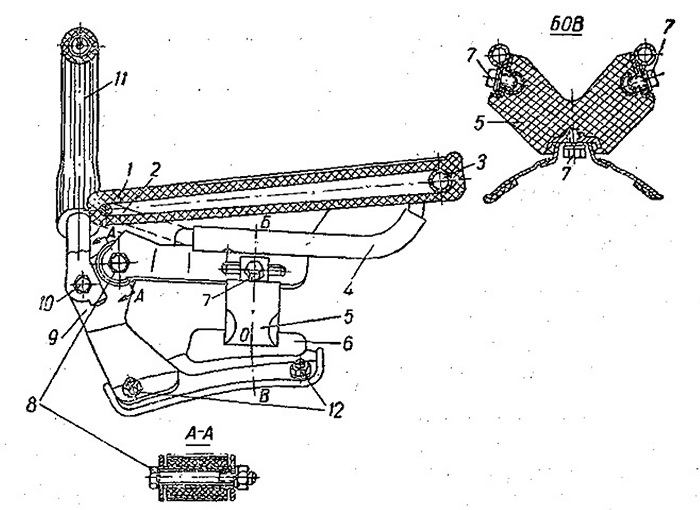

Рис. 29. Седло пассажира
