ПУСКОВОЙ МЕХАНИЗМ МОТОЦИКЛОВ «УРАЛ», «ДНЕПР»

Пусковой механизм (рис. 4.6) предназначен для запуска двигателя.

Пусковой механизм работает так. Шестерня с храповиком пребывает в постоянном соприкосновении с шестерней 1-й передачи вторичного вала, которая соединена с венцом 1-й передачи вторичного вала. В момент когда рычаг вала находится в верхнем исходном положении, собачка располагается под выключателем и шестерня с храповиком свободно вращается на валу. При опускании рычага вал поворачивается (на рисунке по часовой стрелке), собачка выходит из-под выключателя под действием подпружиненного штифта, входит в одну из впадин храповика и поворачивает шестерню, а вместе с ней первичный вал и через муфту сцепления - коленчатый вал двигателя.

Детали коробки передач смазываются разбрызгиванием. Специальный подвод масла имеют трущиеся поверхности вторичного вала и размещенные на нем шестерни (рис. 4.6).

Масло подводится во внутреннюю полость вала из специального "кармана" в передней крышке, через маслоподводную шайбу 2 (рис. 4.10).

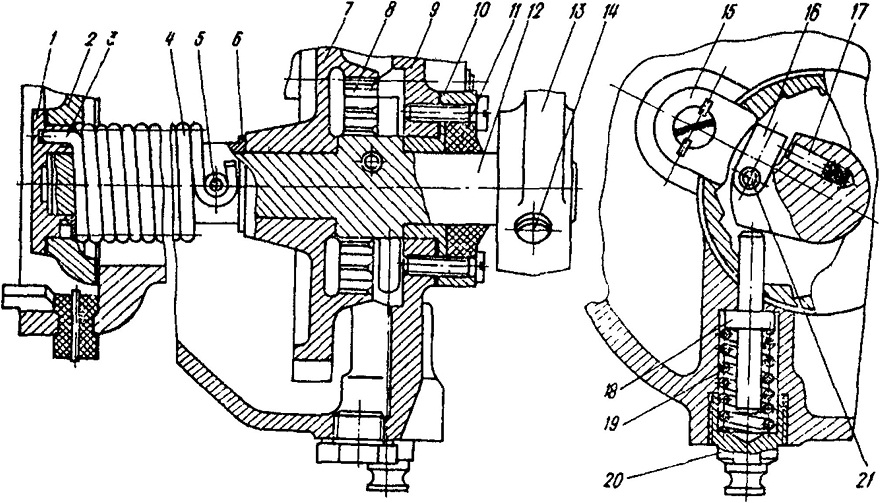

Рис. 4.6. Пусковой механизм: 1 - передняя втулка - подшипник; 2 - передняя крышка картера; 3 -
зацепка поворотной пружины; 4 - поворотная пружина; 5 - конический штифт; 6 - втулка; 7 -шестерня; 8 - храповик; 9 - картер; 10 - задняя втулка - подшипник; 12 - манжета; 12 - вал; 13 -рычаг пускового механизма; 14 - клиновой болт; 15 - выключатель собачки; 16 - собачка; 17 -штифт; 18 - штифт буфера; 19 - пружина буфера; 20 - пробка буфера; 21 - ось собачки

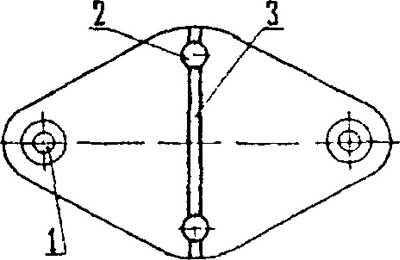

Рис. 4.7. Передняя втулка вала пускового механизма:
1 - отверстие для крепления втулки; 2 - глухие отверстия для кольцевого ключа; 3 - паз для отвертки

• ПРИ СБОРКЕ ПУСКОВОГО МЕХАНИЗМА МОТОЦИКЛОВ "УРАЛ", "ДНЕПР" МНОГО ХЛОПОТ ДОСТАВЛЯЕТ УСТАНОВКА ПЕРЕДНЕЙ ВТУЛКИ С ВЗВЕДЕННОЙ ВОЗВРАТНОЙ ПРУЖИНОЙ. КАК ОБЛЕГЧИТЬ ЭТУ ОПЕРАЦИЮ?

Для облегчения этой операции надо просверлить на фланце втулки два глухих отверстия 2 (рис. 4.7) диаметром 4,5 мм. При помощи кольцевого ключа, входящего в комплект инструмента мотоцикла, можно легко установить фланец, как показано на рисунке 4.8.

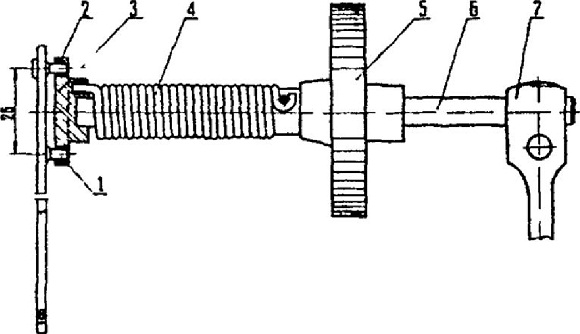

Рис. 4.8. Установка втулки при помощи ключа: 1 - кольцевой ключ; 2 - дополнительные глухие отверстия во фланце, 3 - втулка; 4 - возвратная пружина; 5 - шестерня пускового механизма; 6 -вал; 7 - пусковая педаль
