ГЛАВА III.
СИСТЕМА ПИТАНИЯ ДВИГАТЕЛЯ МОТОЦИКЛОВ «УРАЛ», «ДНЕПР»
Система питания служит для хранения, очистки и подачи топлива, очистки
воздуха, приготовления горючей смеси нужного состава и подачи ее в
цилиндры. В мотоциклах "Урал" и "Днепр" в состав системы питания входят:
топливный бак, трехходовой топливный кран с фильтром и отстойником, два
карбюратора, воздухоочиститель, бензопроводы и воздухопроводы,
Топливный кран
Топливные краны мотоциклов "Днепр" и "Урал" (рис. 3.1) имеют одинаковую
конструкцию. Топливный кран ввертывается в футорку бензобака. В нижней
части крана расположен отстойник 8 с сеткой фильтра 7. Подача топливной
смеси осуществляется через одну из бензопроводных трубок.

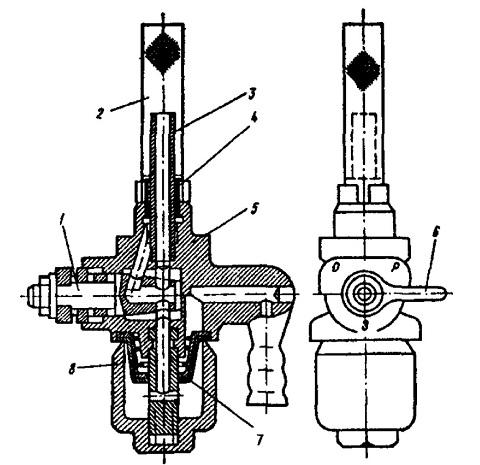

Рис. 3.1. Топливный кран: 1 - пробка конусная; 2
- фильтр сетчатый; 3 - трубка основная; 4 -трубка резервная; 5 - корпус;
6 - рычажок краника; 7 - фильтр сетчатый; 8 - отстойник
Топливный кран имеет три рабочих положения. В первом "3" кран закрыт,
ручка повернута вниз. Во втором "О" расходуется основной запас топлива,
которое поступает через длинную трубку 3 (ручка повернута влево). В
третьем "Р" топливо подается из бака через короткую трубку 4,
расходуется резерв (ручка крана повернута вправо).
Сетчатый фильтр топливного крана производит очистку горючего, а в
отстойнике осаждаются посторонние примеси, попавшие в топливный бак.
Сетчатый фильтр в отстойнике следует периодически промывать в бензине.
Таблица 3.1
|
Модель |
Карбюратор |
|
Модель |
Карбюратор |
|
К-650 |
К-301 |
|
Днепр- 1 1 |
К-302 |
|
МТ9 |
К-301Б |
|
Днепр- 12 |
К-302 |
|
Урал М66 |
К-301 Б |
|
УралИМЗ-8.103 |
К-302 |
|
МТ10 |
К-301 В |
|
М72 |
К-37 |
|
Урал М63 |
К-301 Г |
|
К-750 |
К-37А |
|
Урал М67 |
К-301 Г |
|
M61 |
К-38 |
|
Урал М67-36 |
К-301 Г |
|
Урал М62 |
К-38 |
|
MT10-36 |
К-301 Д |
|
Днепр- 16 |
К-63Т |
