Mercedes A W-168. Руководство - часть 15





Техническое обслуживание

69

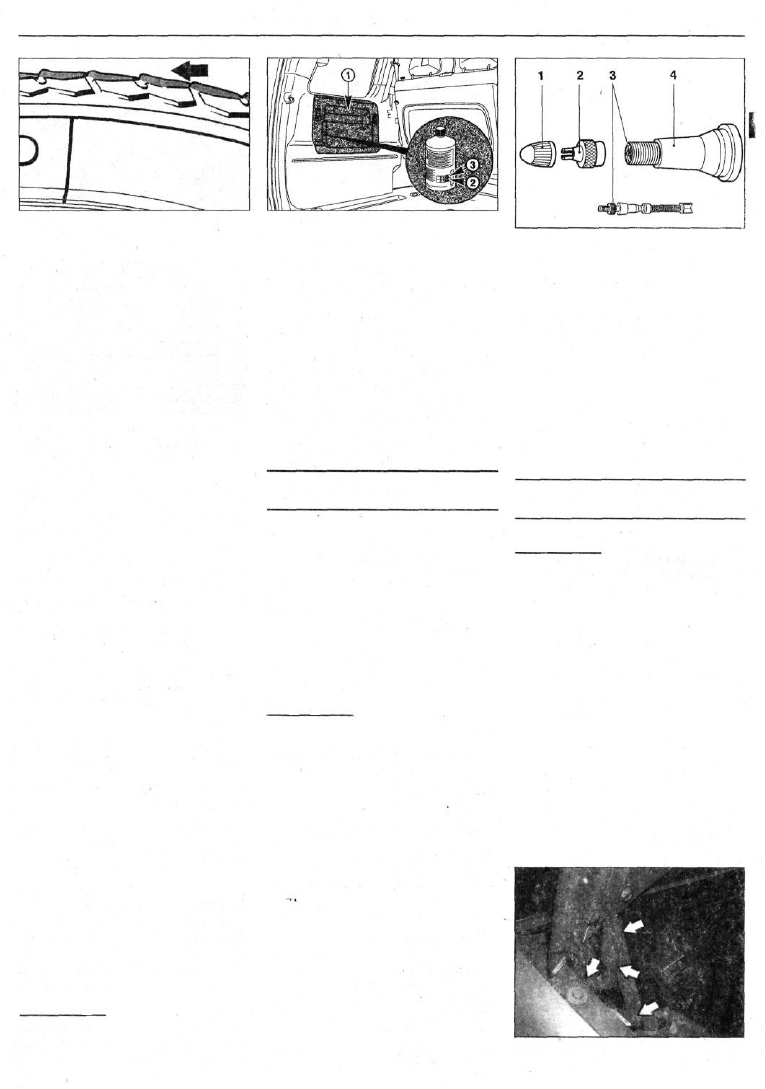

28.Од Пилообразный износ шин

Герметик для шин TIREFIT-
проверка срока годности

В зависимости от комплекта-

ции автомобиля, вместо запасно-

го колеса может находиться бан-

ка герметика для шин TIREFIT.

16 Откройте багажник и у авто-

мобиля А-класса снимите покры-

тие пола багажника. У автомоби-

ля VANEO откройте крышку 1 на

левой стороне багажника (см.

иллюстрацию).

17 Извлеките банку с гермети-

ком и проверьте дату 2, до кото-

рой герметик можно использовать

(см. иллюстрацию 28.16).

Срок хранения герметика состав-

ляет три года, считая от даты вы-

пуска, которая указана на этикетке.

Если срок хранения истек, то герме-

тик следует заменить на новый.

18 Установите банку с гермети-

ком на место, уложите покрытие

пола багажника или закройте боко-

вую крышку и закройте багажник.

Проверка вентиля шины

Необходимые специальные

инструменты:

 металлический колпачок-ключ

для вентиля или HAZET 666-1.

Проверка

19 Отвинтите защитный колпа-

чок вентиля шины.

20 Смажьте мыльной водой от-

верстие вентиля или наслюните

его. Если образуется пузырек,

подтяните золотник 3 другим кон-

цом защитного колпачка 2 (см.

иллюстрацию).

Внимание! Для затягивания

вентилей применяйте толь-

ко металлические защитные

колпачки 2 вентиля. Метал-

28.16 Откройте крышку 1 на левой стороне

багажника. Автомобили VANEO

лические защитные колпач-

ки можно приобрести на АЗС.

Для затягивания вентилей

можно пользоваться приспо-

соблением HAZET 666-1.
2
1 Проверьте вентиль снова. Если

по-прежнему происходит образо-

вание пузырьков, а вентиль боль-

ше не затягивается, замените его.

Работы поручите мастерской.

22 Навинтите защитный колпачок.

29 Кузов. Оборудование

салона. Отопитель

В соответствии с планом работ

по техническому обслуживанию

надлежит выполнить следующее:

 Капот. Смажьте петли.

 Ремни безопасности. Про-

верьте состояние и рабо-

тоспособность.

 Автомобили без кондиционе-

ра. Замените противопыле-

вой фильтр (фильтр салона).

Внимание! Противопылевой

фильтр следует менять и у

автомобилей с кондиционером

выпуска до 9/98 года, у кото-

рых фильтр из активирован-

ного угла не был заменен на

комбинированный фильтр.

 Автомобили с кондиционе-

ром выпуска с 9/98 года. За-

мените комбинированный

противопылевой фильтр.

 Автомобили с кондиционе-

ром выпуска до 9/98 года.

замените фильтр из акти-

вированного угля на комби-

нированный фильтр.

 Тягово-сцепное устройство

с снимаемым фаркопом и ав-

томатической блокиров-

кой. Смажьте и проверьте

работоспособность. При

необходимости почистите.

Ш Защита днища и лакокрасоч-

ное покрытие кузова. Про-

верьте состояние.

28.20 Подтяните золотник 3 другим концом

защитного колпачка 2

1 - защитный резиновый колпачок

4 - вентиль

Капот - смазка петель

Специальные приспособления и

инструменты не требуются.

Необходимые материалы:

 универсальная смазка.

1 Смажьте универсальной

смазкой петли капота (см. ил-

люстрацию).

30 Ремни безопасности -

визуальная проверка

Внимание! Шумы, возникаю-

щие при втягивании ремней

безопасности, обусловлены

функционированием автома-

тического механизма намот-

ки ремня. Ни в коем случае не

смазывайте механизм для ус-

транения этих шумов. В край-

нем случае обменяйте ремень

безопасности на другой. Зап-

рещено разбирать механизм

автоматического втягива-

ния ремней безопасности, так

как при этом может выско-

чить сжатая пружина. Опас-

ность несчастного случая!

1 Вытащите полностью ремень

безопасности из механизма втя-

гивания. Ленту ремня проверьте

на отсутствие разорванных во-

29.1 Смажьте универсальной смазкой петли

капота

70

Техническое обслуживание

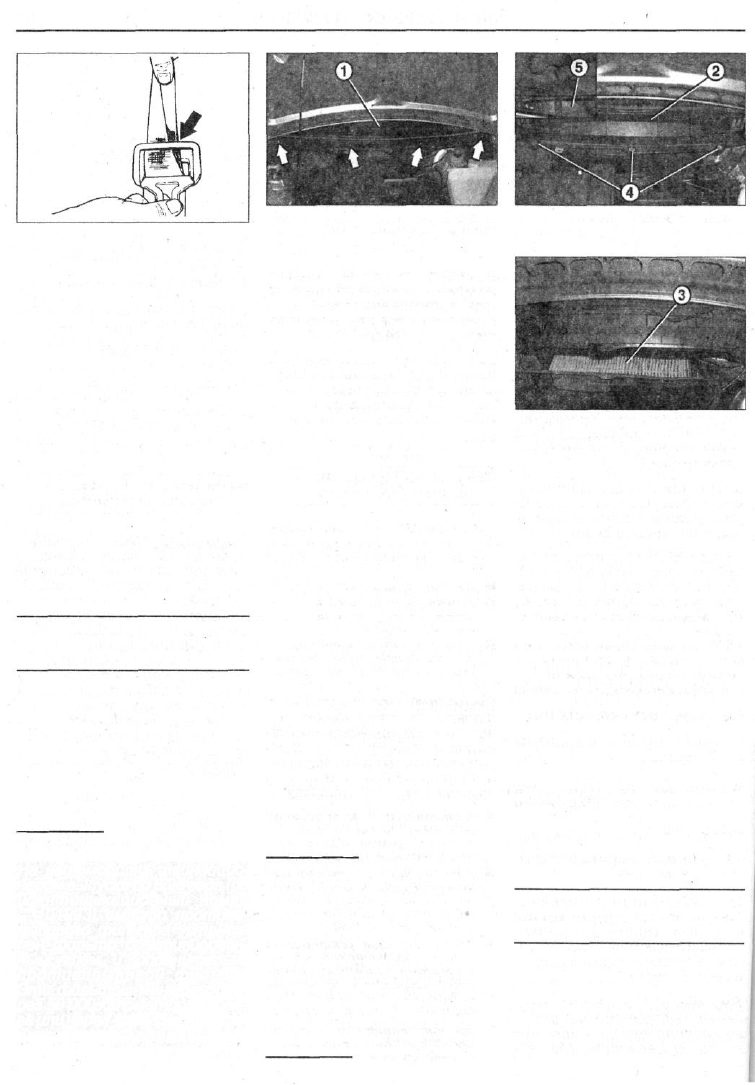

30.1 Вытащите полностью ремень безопас-

ности из механизма втягивания. Ленту ремня

проверьте на отсутствие разорванных во-

локон

локон. Повреждения могут воз-

никнуть, в частности, из-за за-

щемления ремня или от горящей

сигареты. В этом случае ремень

замените (см. иллюстрацию).

Если обнаружены места с потер-

тостями, но волокна целы, то ре-

мень менять не нужно. Если ремень

имеет тяжелый ход, то убедитесь в

отсутствии перекручивания ленты.

При необходимости снимите обли-

цовку средней стойки.

Если автоматическое втягива-

ющее устройство не работает,

замените ремень.

2 Чистите ленту ремней только

водой и мылом, ни в коем случае

не применяйте растворители и

химические чистящие средства.

31 Противопылевой/

комбинированный

фильтр - замена

Специальные приспособления и

инструменты не требуются.

Необходимые материалы:

 в зависимости от комплекта-

ции противопылевой фильтр

или комбинированный.

Внимание! Автомобили с кон-

диционером комплектуются

противопылевым фильтром.

На автомобилях с кондицио-

нером выпуска до 8/98 года (по

идентификационный номер

***101993) вместо противо-

пылевого фильтра установ-

лен фильтр с активирован-

ным углем и дополнительно

противопылевой фильтр.

Эти фильтры меняются че-

рез 50 000 километров пробе-

га или через 4 года эксплуата-

ции на комбинированный

фильтр. До наступления

31.1 Снимите крышку над воздухозаборным

отверстием 1, вывинтив четыре болта (см.

стрелки) и выдвинув её из верхних направ-

ляющих

этого срока меняется толь-

ко противопылевой фильтр.

После установки комбиниро-

ванного фильтра его замена

выполняется в такие же сро-

ки, что и на моделях, изна-

чально комплектуемых ком-

бинированным фильтром с

кондиционером выпуска с 9/99

года. Порядок работ по заме-

не противопылевого фильт-

ра, фильтра с активирован-

нымуглем и комбинированного

одинаков, поэтому ниже в тек-

сте они не подразделяются, а

обозначаются как фильтр.

Снятие

1 Снимите крышку над возду-

хозаборным отверстием 1, вы-

винтив четыре болта (см. стрел-

ки на иллюстрации) и выдвинув

её из верхних направляющих. При

этом капот немного опустите.

2 Сместите обтекатель 2, вы-

винтив три болта 4, а также по

одному болту 5 вверху с левой и

правой сторон (см. иллюстрацию).

Обтекатель поднимите немного

вверх, но не снимайте.

3 Извлеките сменный фильтру-

ющий элемент 3, удерживая его

за ребра, из корпуса и снимите

его через отверстие между пере-

городкой моторного отсека и об-

текателем (см. иллюстрацию).

Внимание! Сменный филь-

трующий элемент проти-

вопылевого фильтра чис-

тить нельзя. Он подлежит

замене на новый.

Установка

4 Установите новый сменный

элемент в корпус противопыле-

вого фильтра. Стрелка на смен-

ном элементе при его установке

должна быть обращена вниз.

Внимание! Ввиду того, что

31.2 Сместите обтекатель 2, вывинтив три

болта 4, а также по одному болту 5 вверху с

левой и правой сторон

31.3 Извлеките сменный фильтрующий эле-

мент 3, удерживая его за ребра, из корпуса

и снимите его через отверстие между пере-

городкой моторного отсека и обтекателем

слой активированного угля на

комбинированном фильтре

впитывает влагу, то комби-

нированный фильтр салона не

следует устанавливать на

автомобили без кондиционе-

ра, потому что в этом случае

стекла будут запотевать.
5 Установите на место обтекатель.

6 Установите на место крыш-

ку воздухозаборника.

Замена фильтра

с активированным углем

на комбинированный

фильтр

7 Снимите противопылевой

фильтр вместе с рамкой.

8 Снимите фильтр с активиро-

ванным углем.

9 Установите комбинированный

фильтр. Прежняя рамка для это-

го фильтра не нужна.

32 Тягово-сцепное

устройство -

проверка, чистка, смазка

Специальные инструменты и

приспособления не требуются.

Необходимые расходные ма-

териалы: жидкое трансмиссион-

ное масло, моторное масло, уни-

версальная смазка.

Техническое обслуживание

71

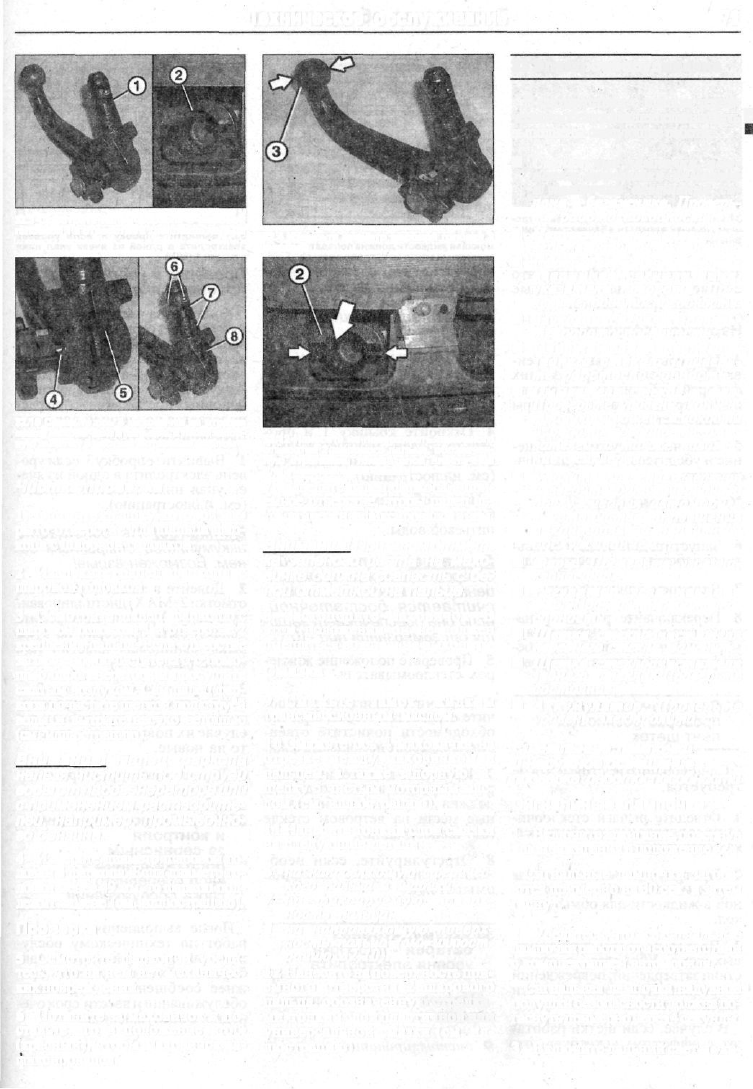

32.3 Осмотрите палец фаркопа с шаровой

головкой 1 и отверстие 2 крепления пальца

32.4 Измерьте диаметр шаровой головки 3

фаркопа

32.10 Смажьте ось 4 маховичка на отрезке

между маховичком и пальцем, а также запор-

ную защелку 5 чистым моторным маслом

Чистка/проверка

1 Снимите крышку, которой зак-

рыто отверстие для пальца фар-

копа с шаровой головкой.

2 Извлеките палец фаркопа с

шаровой головкой.

3 Осмотрите палец фаркопа с

шаровой головкой 1 и отверстие 2

крепления пальца. Если отверстие

загрязнено, почистите его с помо-

щью парогенератора и просушите

сжатым воздухом. Сам палец фар-

копа почистите щеткой под струёй

воды и вытрите насухо ветошью

(см. иллюстрацию).
Внимание! Палец фаркопа

нельзя чистить под струёй

воды от парогенератора или

с применением растворите-

лей, например, промывочно-

го бензина.
4 Измерьте диаметр шаровой го-

ловки 3 фаркопа. Если диаметр го-

ловки менее 49 мм, то фаркоп под-

лежит замене (см. иллюстрацию).

Проверка

5 Осмотрите фаркоп и убеди-

тесь, что на нем нет механичес-

ких повреждений.

6 Потяните за маховичок и по-

ставьте его в положение «rot»

(красный), чтобы маховичок за-

фиксировался.

32.12 Нанесите на поверхность приемного

отверстия 2 шарового пальца, обозначен-

ную стрелками, тонкий слой пластичной

или универсальной смазки

7 Заведите палец фаркопа в при-

емное отверстие, чтобы палец ав-

томатически зафиксировался в нем.

Внимание! При этом отмет-

ка зеленого цвета на махо-

вичке должна совпасть с бе-

лой отметкой на пальце.

8 Застопорите маховичок. В

этом положении он не должен

смещаться во вне и не выходить.

Смазка

9 Смажьте замок жидким

трансмиссионным маслом.

10 Смажьте ось 4 маховичка на

отрезке между маховичком и

пальцем, а также запорную за-

щелку 5 чистым моторным мас-

лом (см. иллюстрацию). .

11 Нанесите тонкий слой смазки

на следующие детали:

6 -на направляющую сферичес-

кого пальца и шарики;

7 -на фиксируемую поверх-

ность пальца;

8 -на направляющую поверх-

ность пальца (см. иллюст-

рацию 32.10).

12 Нанесите на поверхность при-

емного отверстия 2 шарового

пальца, обозначенную стрелка-

ми, тонкий слой пластичной или

универсальной смазки (см. ил-

люстрацию).

33 Электрооборудование

В соответствии с планом техни-

ческогообслуживаниядолжныбыть Е

выполнены следующие работы:

 Сигнальные лампочки, лам-

почки подсветки символов

и лампочки освещения са-

лона и багажника. Проверь-

те работоспособность.

 Наружное освещение. Про-

верьте работоспособность.

 Световой сигнал, световая

аварийная сигнализация,

указатели поворота. Про-

верьте работоспособность.

 Звуковой сигнал. Проверь-

те работоспособность.

 Очистители переднего и

заднего стекол. Проверь-

те работоспо-собность.

 Омыватели стекол и фар.

Проверьте уровень, концен-

трацию моющей жидкости

и работоспособность омы-

вателей, а также положе-

ние жиклеров.

 Удалите прежние сведения

и введите дату очередного

обслуживания автомобиля

в устройство оповещения

и контроля за сервисным

обслуживанием.

 Фары. Проверьте угол на-

клона фар.

 Регулятор угла наклона

фар. Проверьте работоспо-

собность.

 Щетка стеклоочистителя

переднего стекла. Замените.

 Щетка стеклоочистителя

заднего стекла. Проверьте

состояние.

 Аккумулятор. Проверьте

уровень электролита.

Сигнальные лампочки

и наружное освещение -

проверка работоспособности
Сигнальные лампочки

1 Включите зажигание, повернув

ключ зажигания в положение «2».

Сигнальные лампочки загора-

ются примерно на 30 сек. и затем

гаснут.

2 Убедитесь, что все сигнальные

лампочки работают в соответствии

с комплектацией автомобиля.

Сигнальная лампочка надувной

подушки безопасности должна по-

гаснуть примерно через 4 секунды.

3 Включите дальний свет и ука-

72

Техническое обслуживание

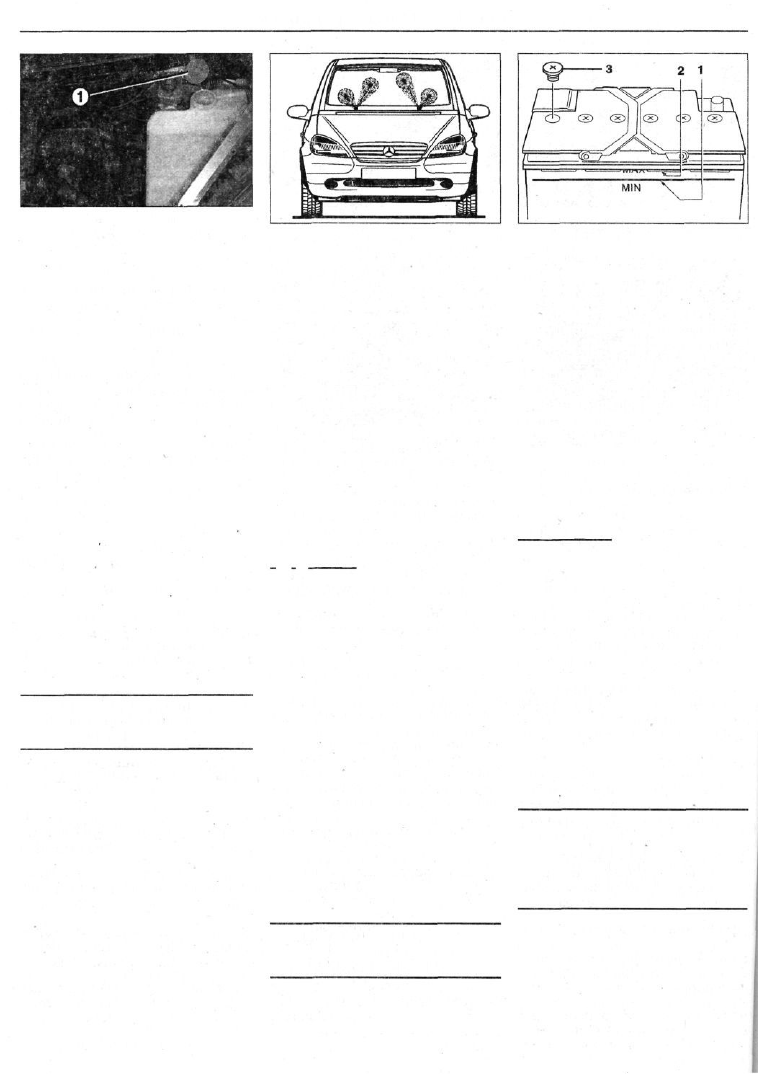

34.4 Откройте крышку 1 и проверьте уро-

вень моющей жидкости в бачке стеклоомы-

вателя

затель поворота. Убедитесь, что

соответствующие сигнальные

лампочки срабатывают.

Наружное освещение

4 Проверьте состояние рассеи-

вателей передних фар и задних

фонарей и убедитесь, что они не

имеют трещин и вовнутрь фары

не попадает вода.

5 Включите наружное освеще-

ние и убедитесь, что все лампоч-

ки горят.

Угол наклона фар -

проверка
6 Запустите двигатель и оставь-

те его работать на холостом ходу.

7 Включите ближний свет.

8 Переключайте регулятор на-

клона фар в разные положения и

убедитесь, что пучки света от обе-

их фар перемещаются одинаково.

34 Стеклоочистители -

проверка резиновых

лент щеток

Специального инструмента не

требуется.

1 Отведите рычаги стеклоочи-

стителя вперед и установите щет-

ки вертикально.

2 Протрите резиновые ленты

щеток мягкой тряпкой, смочен-

ной в жидкости для обмыва сте-

кол.

3 Проверьте состояние резино-

вых лент. Убедитесь в отсут-

ствии затвердений, повреждений

и трещин. При необходимости

замените ленты.

В случае, если щетки работа-

ют с эффектом «скребка», от-

34.7 Проверьте положение жиклеров. Струя

моющей жидкости должна попадать на обо-

значенные места на ветровом стекле

корректируйте положение рыча-

гов стеклоочистителей.

Смыватель стекла -

проверка

Необходимые материалы:

 концентрат средства для

мойки стекол.

4 Откройте крышку 1 и про-

верьте уровень моющей жидко-

сти в бачке стеклоомывателя

(см. иллюстрацию).

При необходимости залейте в

бачок смесь из концентрата и

питьевой воды.

Внимание! У автомобилей'с

обогреваемыми жиклерами кон-

центрация моющей жидкости

считается достаточной,

если она обеспечивает защи-

ту от замерзания при -10°С.
5 Проверьте положение жикле-

ров стеклоомывателя.

6 Включите зажигание и вклю-

чите омыватель стекла. При не-

обходимости почистите отвер-

стия жиклеров с помощью иголки.

7 Проверьте положение жикле-

ров. Струя моющей жидкости

должна попадать на обозначен-

ные места на ветровом стекле

(см. иллюстрацию).

8 Отрегулируйте, если необ-

ходимо, положение жиклеров

омывателя.

35 Аккумуляторная

батарея - проверка

уровня электролита

Необходимые инструменты и

материалы:

 дистиллированная вода.

35.1 Вывинтите пробку 3, если уровень

электролита в одной из ячеек упал ниже

отметки 1 (MIN)

Проверка и увеличение

уровня электролита

Количества электролита в ак-

кумуляторе, серийно устанавли-

ваемом на заводе-изготовите-

ле, обычно хватает на весь срок

эксплуатации аккумулятора.

Аккумулятор вместе с блоком

основных предохранителей рас-

полагается под нишей для ног с

пассажирской стороны.

1 Вывинтите пробку 3, если уро-

вень электролита в одной из яче-

ек упал ниже отметки-1 (MIN)

(см. иллюстрацию).

Внимание! Не освещайте

аккумулятор открытым ог-

нем. Возможен взрыв!
2 Долейте в каждую ячейку до

отметки 2 (МАХ) дистиллирован-

ную воду. Уровень электролита

должен быть примерно на 5 мм

выше свинцовых пластин (см.

иллюстрацию 35.1).
3 Вверните и затяните пробки.

Перед этим проверьте уплотни-

тельные кольца на пробках и в

случае их повреждения замени-

те на новые.

4 Зарядите аккумулятор, см. со-

ответствующую главу.

36 Устройство оповещения

и контроля

за сервисным

обслуживанием -

ввод очередного

срока обслуживания

После выполнения плановых

работ по техническому обслу-

живанию с дисплея на щитке при-

боров необходимо удалить пре-

жнее сообщение о сервисном

обслуживании и ввести срок оче-

редного обслуживания.

















содержание   ..  10  11  12  13  14  15  16  ..
