154

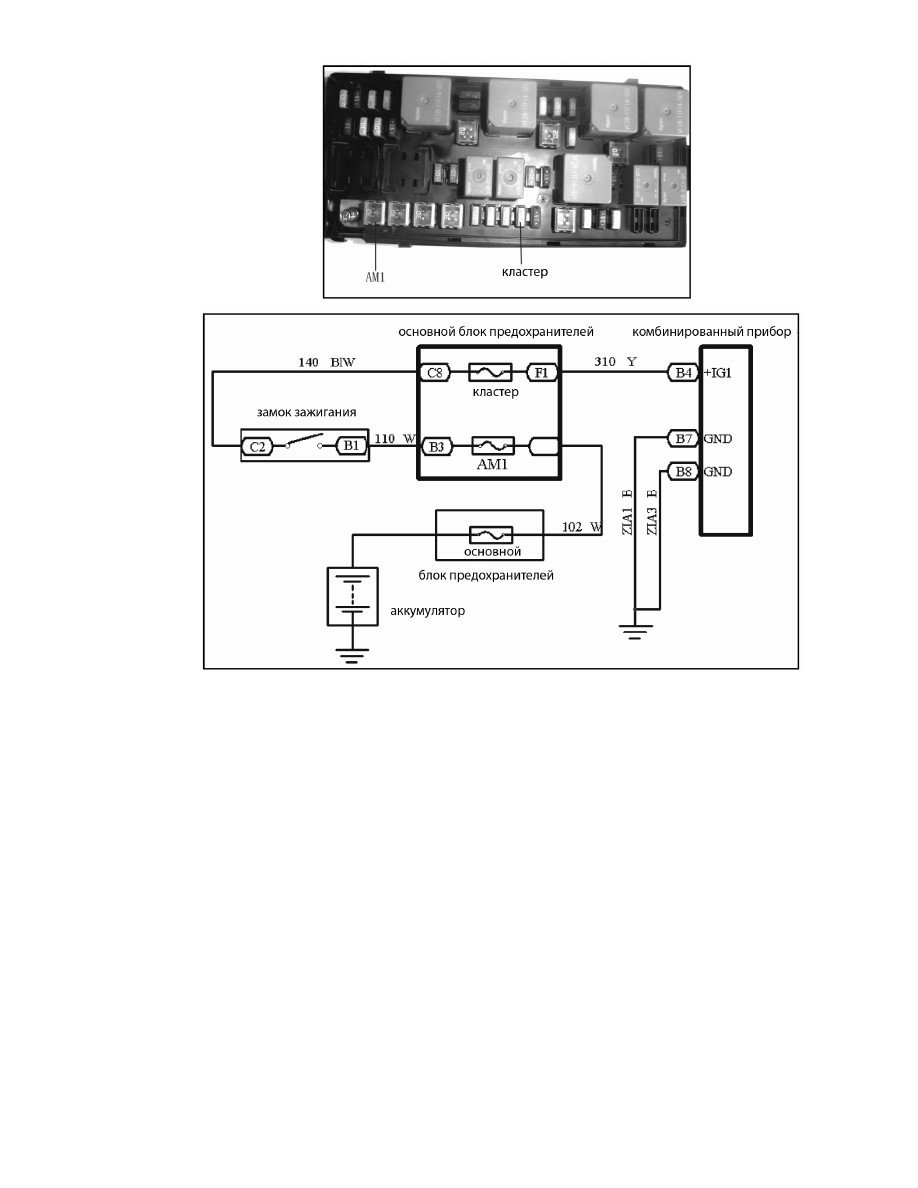

(2)  Проверка поступающего напряжения на щиток приборов:

(a) Отсоедините разъем от щитка приборов;
(b) Поверните ключ зажигания в положение «ON». Проверьте напряжение в разъеме.

Проверочный контакт B4 («масса»), нормальное напряжение 10-14В при
повернутом ключе зажигания в положение «ON».

155

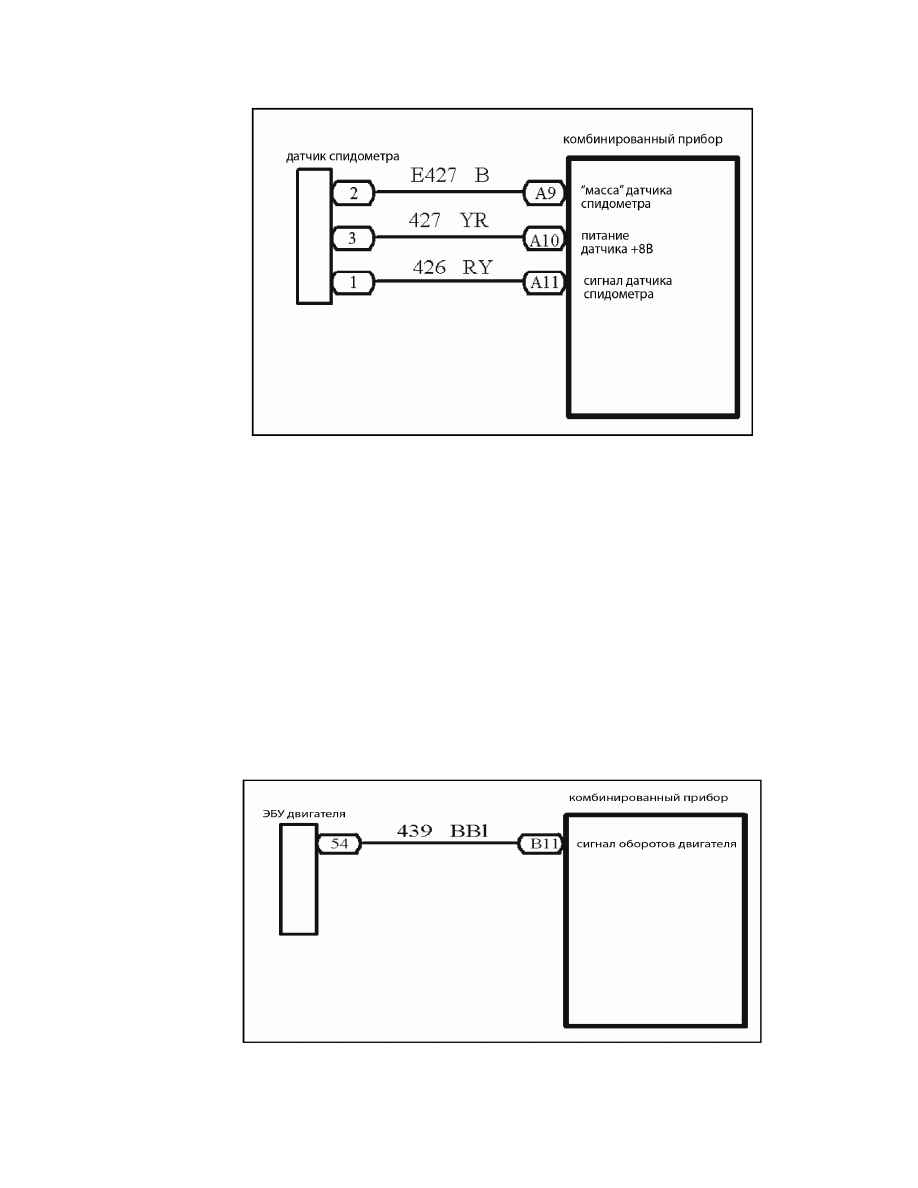

3.  Неисправность спидометра:

(1) Схема

(2) Проверка:

(a)  Проверьте щиток приборов:

· Снимите щиток приборов, не отсоединяя разъем;

· Проверьте цепь.

(b) Проверьте входной сигнал датчика скорости. Проверьте напряжение:

· Поднимите переднее колесо;

· Переведите рычаг переключения передач в нейтральное положение;

· Переведите ключ зажигания в положение «ON»;

· Медленно  поверните  переднее  колесо, измерьте  напряжение  между
контактами A9 и A11. Нормальным  является  значение, указанное  на
диаграмме:

4.  Неисправность тахометра:

(1) Схема.

(2) Проверка:

(a)  Проверьте входной сигнал щитка приборов:

156

·

Снимите щиток приборов, не отсоединяя разъем;

·

Подсоедините осциллограф к контакту B11 и «массе»;

·

Запустите двигатель;

·

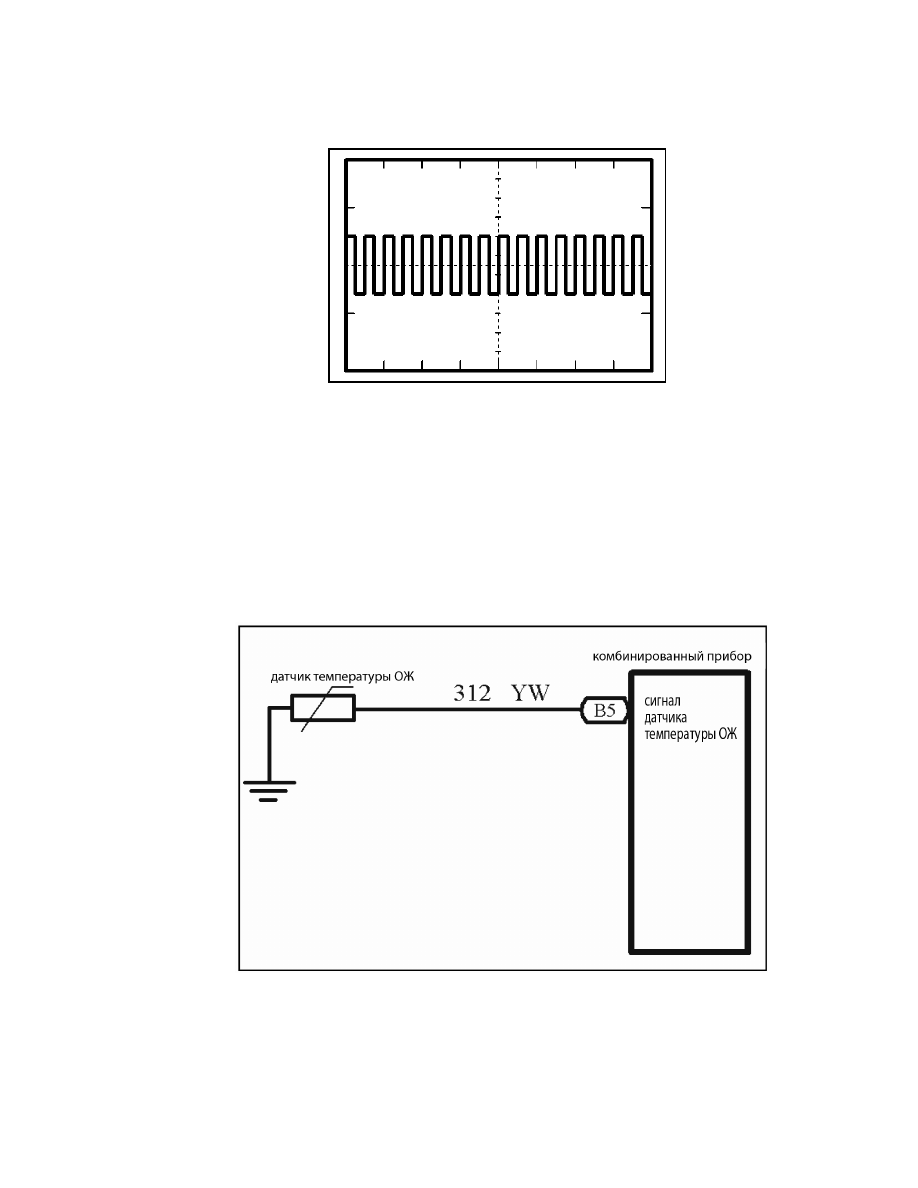

Проверьте сигнал. Нормальная форма сигнала показана на рисунке.

(b)  Проверьте выходной сигнал ЭБУ двигателя:

· Снимите ЭБУ двигателя, не отсоединяя разъемов;

· Подсоедините осциллограф к контакту 54 и к «массе»;

· Запустите двигатель;

· Проверьте форму сигнала Норма: форма сигнала показана на рисунке.

5.  Неисправность указателя температуры охлаждающей жидкости.

(1) Схема:

(2)  Определите показание температуры охлаждающей жидкости:

(a) Подсоедините тестер к диагностическому разъему;
(b) Поверните ключ зажигания в положение «ON»;
(c) Определите  показания  температуры  охлаждающей  жидкости  по  показаниям

тестера. В нормальной  ситуации показания тестера должны совпадать с реальной

157

температурой двигателя.

(3)  Результаты  и  порядок  устранения  несоответствия. Если  показания  не  совпадают, это

указывает  на  неисправность  указателя  температуры. Если  показания  отличаются,
проверьте:

· Сопротивление на щитке приборов. Нормальные параметры указаны в таблице.

Проверочные
контакты

Состояние

Нормальное состояние

C(60°C)

164.5±5Q

1/2C(90°C)

56±3Q

B5 – «масса»

H(115°C)

28.7±2Q

· Проверьте  датчик  температуры  ОЖ. Снимите  датчик  температуры  ОЖ,
поместите датчик в камеру с постоянной температурой. Установите в камере
определенную  температуру  и  проверьте  сопротивление  его  сопротивление.
Если  датчик  исправен, его  показания  должны  совпадать  с  данными
вышеуказанной таблицы. Если не совпадают, датчик необходимо заменить.

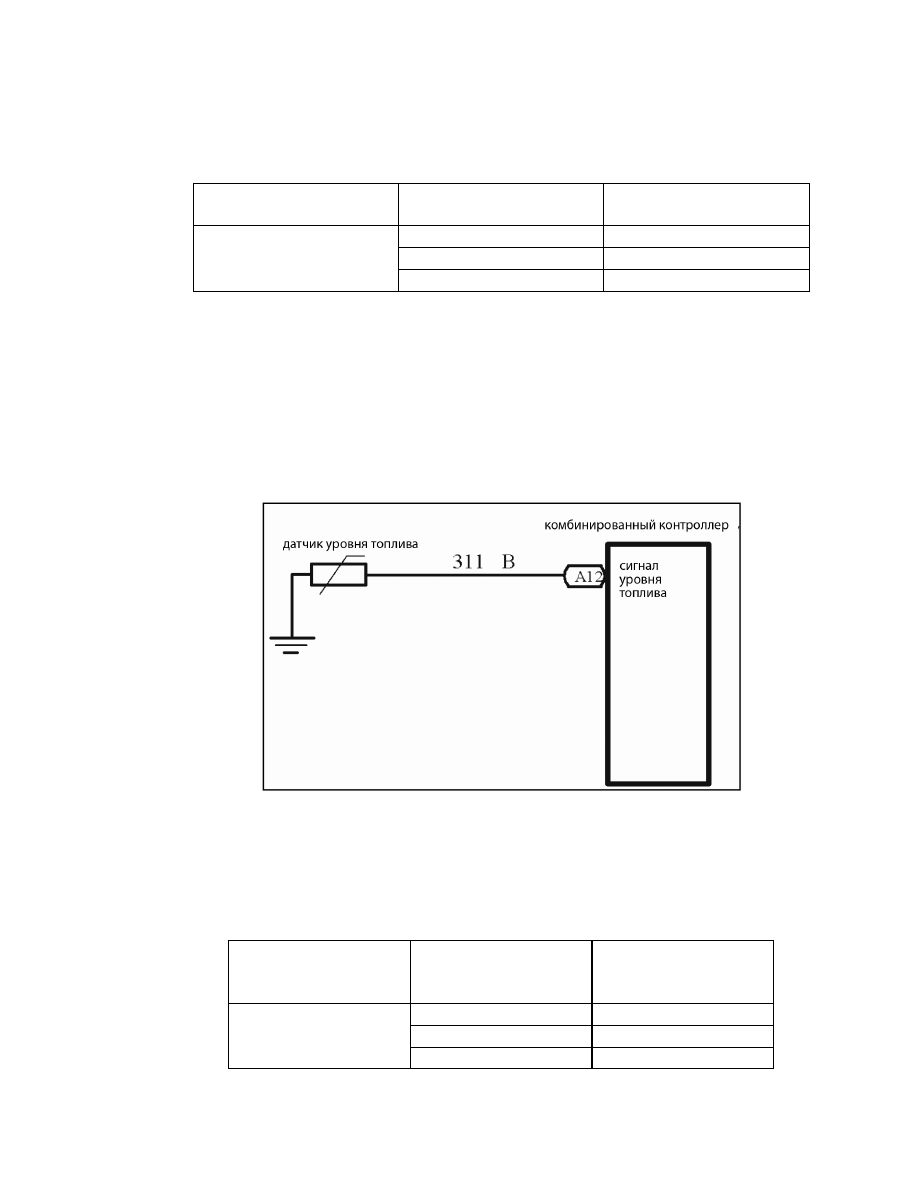

6.  Неисправен указатель уровня топлива.

(1) Схема.

(2)  Проверьте щиток приборов:

(a)  Проверьте сопротивление:

· Снимите щиток приборов и отсоедините разъемы;
· Проверьте цепь между контактами. Результаты измерений для нормально
работающего датчика приведены в таблице.

Проверочные

контакты

Состояние

Нормальное

состояние

E

110±6Q

1/2

32.5±3Q

A12 – «масса»

F

3±2Q

(3)  Проверьте датчик уровня топлива:
