134

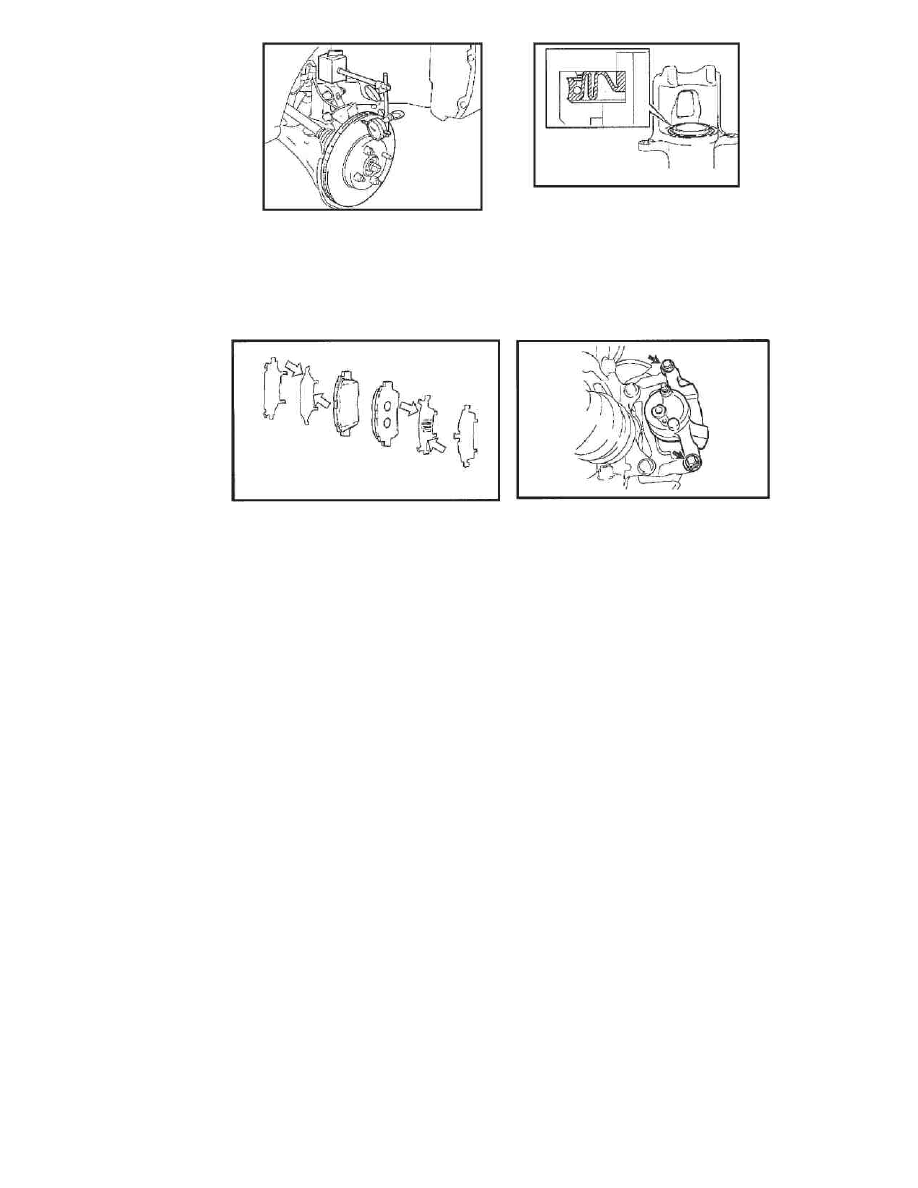

· Убедитесь в том, что все пыльники установлены правильно;
· Установите суппорт и затяните болты крепления моментом 85 - 90 Нм;

· Шумопоглащающую  пластину  при  замене  тормозных  колодок  также  необходимо

заменить;

· Убедитесь в чистоте тормозного диска и колодок;

· Установите тормозной шланг. Затяните соединение моментом 16 - 20 Нм;

· Прокачайте тормозную систему;

· Установите колесо. Затяните гайки моментом.

135

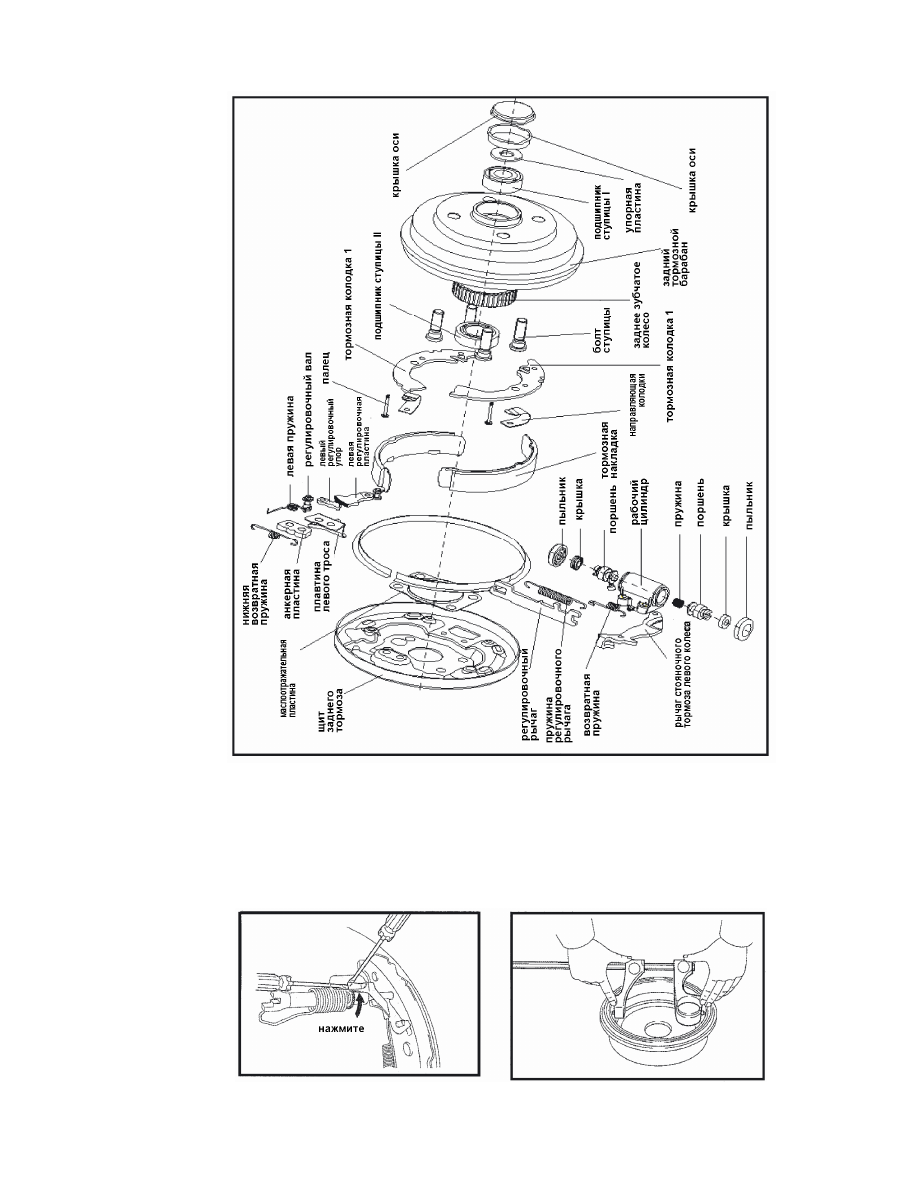

Часть 6. Задний тормозной механизм.

1. Ремонт:

(1) Снимите заднее колесо;
(2) Слейте тормозную жидкость;
(3) Снимите тормозной барабан;
(4) Снимите тормозной барабан;

136

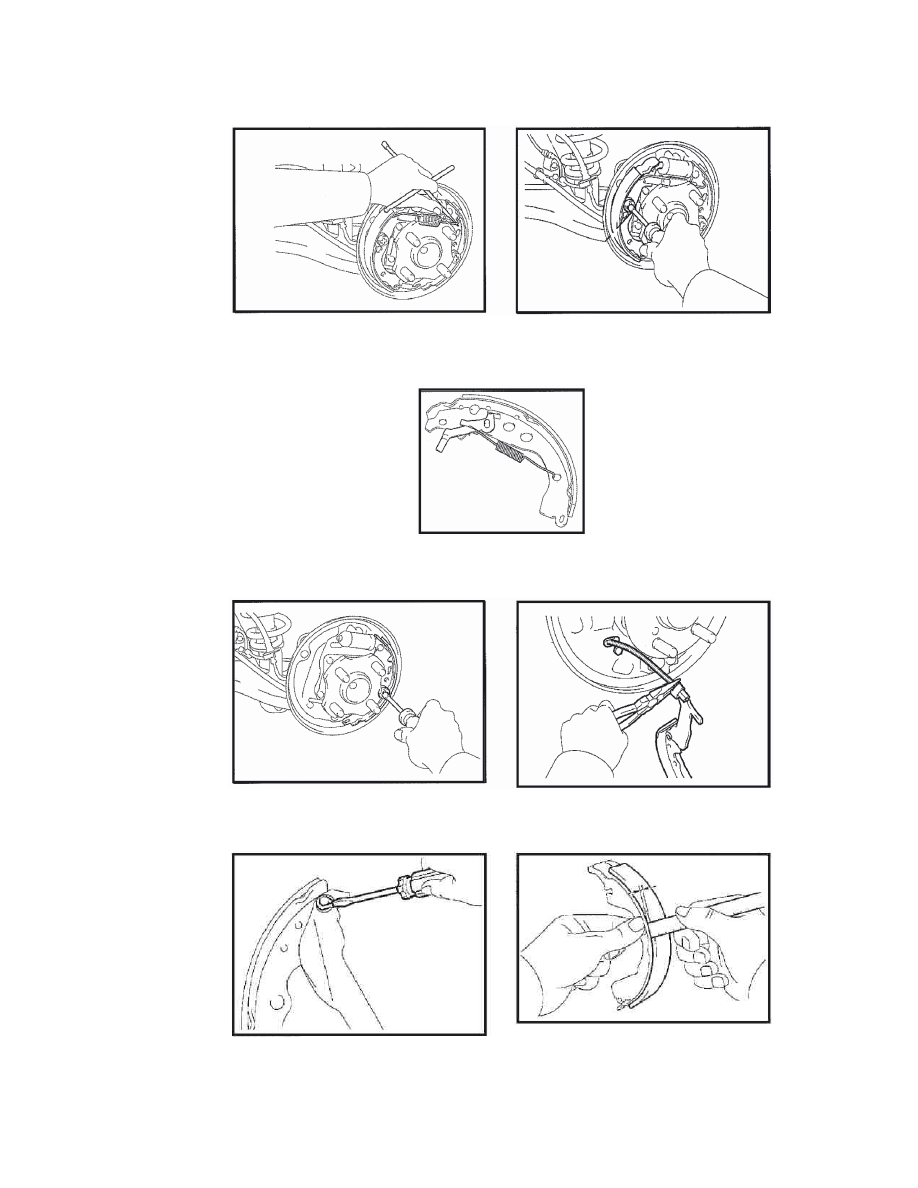

(5) Измерьте внутренний диаметр тормозного барабана. Стандартное значение 180 мм,

максимальное значение 181 мм;

(6) Отсоедините привод стояночного тормоза;

(7)  Снимите тормозные колодки;

(8)  Снимите тягу автоматической регулировки. Снимите пружину тяги;
(9)  Снимите возвратную пружину с тормозной колодки;

(10) Снимите рычаг стояночного тормоза;

(11) Проверьте  толщину  тормозных  накладок. Стандартная  толщина 4 мм. Минимальная

толщина 1.0 мм. Если  толщина  тормозных  накладок  меньше  минимального  значения
или они повреждены, то их необходимо заменить;

137

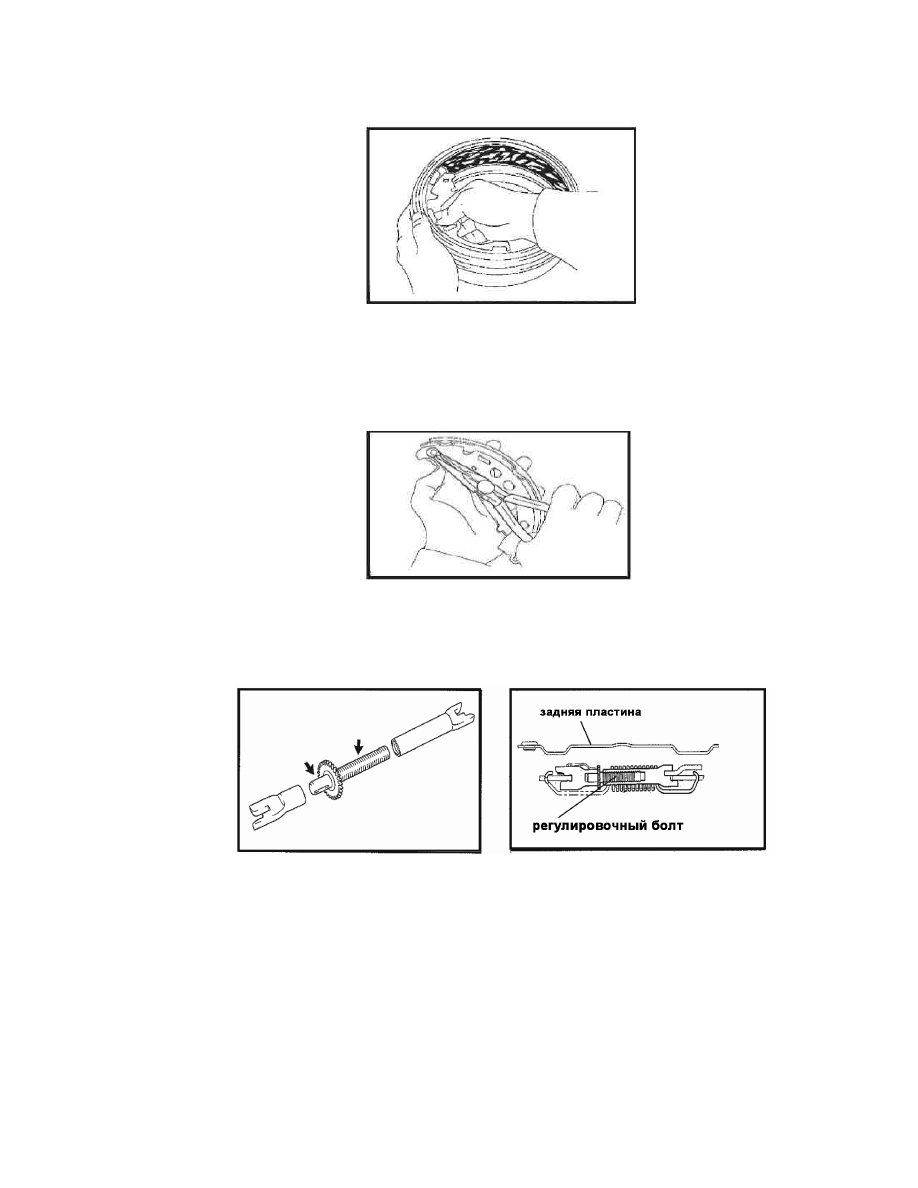

(12) Проверьте  прилегание  тормозной  колодки  к  тормозному  барабану. Если  прилегание

колодки  неравномерное, замените  или  отрегулируйте  тормозную  накладку  или
тормозную колодку;

(13) Проверьте  рабочий  тормозной  цилиндр. Проверьте  стенки  цилиндра  и  поршни  на

наличие повреждения или износа;

(14) Установите рабочий тормозной цилиндр, затяните болты крепления моментом 9 - 13

Нм;

(15) Установите датчик стояночного тормоза.
(16) Установите тормозные колодки;
(17) Установите возвратную пружину колодок;
(19) Установите тягу автоматической регулировки зазора колодок;

(20) Отрегулируйте начальное положение колодок, установите тормозной барабан;
(21) Залейте тормозную жидкость;
(22) Прокачайте тормозную систему;
(23) Проверьте уровень тормозной жидкости в бачке;
(24) Проверьте герметичность системы;
(25) Установите заднее колесо, затяните гайки крепления колеса;
(26) Проверьте работу стояночного тормоза. Проверьте свободный ход ручки стояночного

тормоза, отрегулируйте при необходимости.
