150

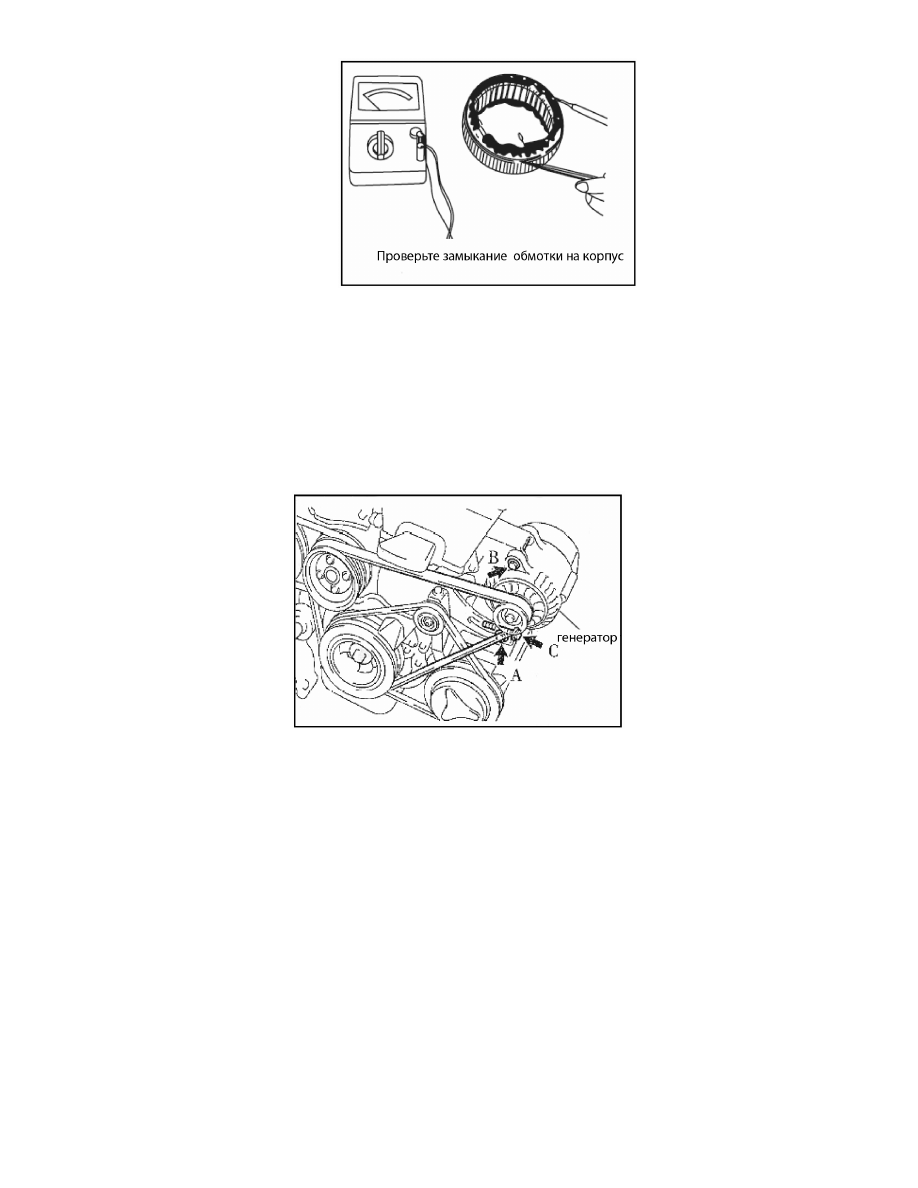

4.  Замена генератора в сборе:

(a) Отсоедините разъем генератора;
(b) Ослабьте болт A, B, C;
(c) Ослабьте ремень. Затем снимите генератор;
(d) Установите генератор. Момент затяжки 15 Нм;
(e) Регулировка натяжения ремня. Приложите к середине ремня усилие в 50Н, при этом

прогиб ремня должен составлять около 10 мм;

151

Раздел 3. Щиток приборов.

Часть 1. Схема и размещение разъемов.

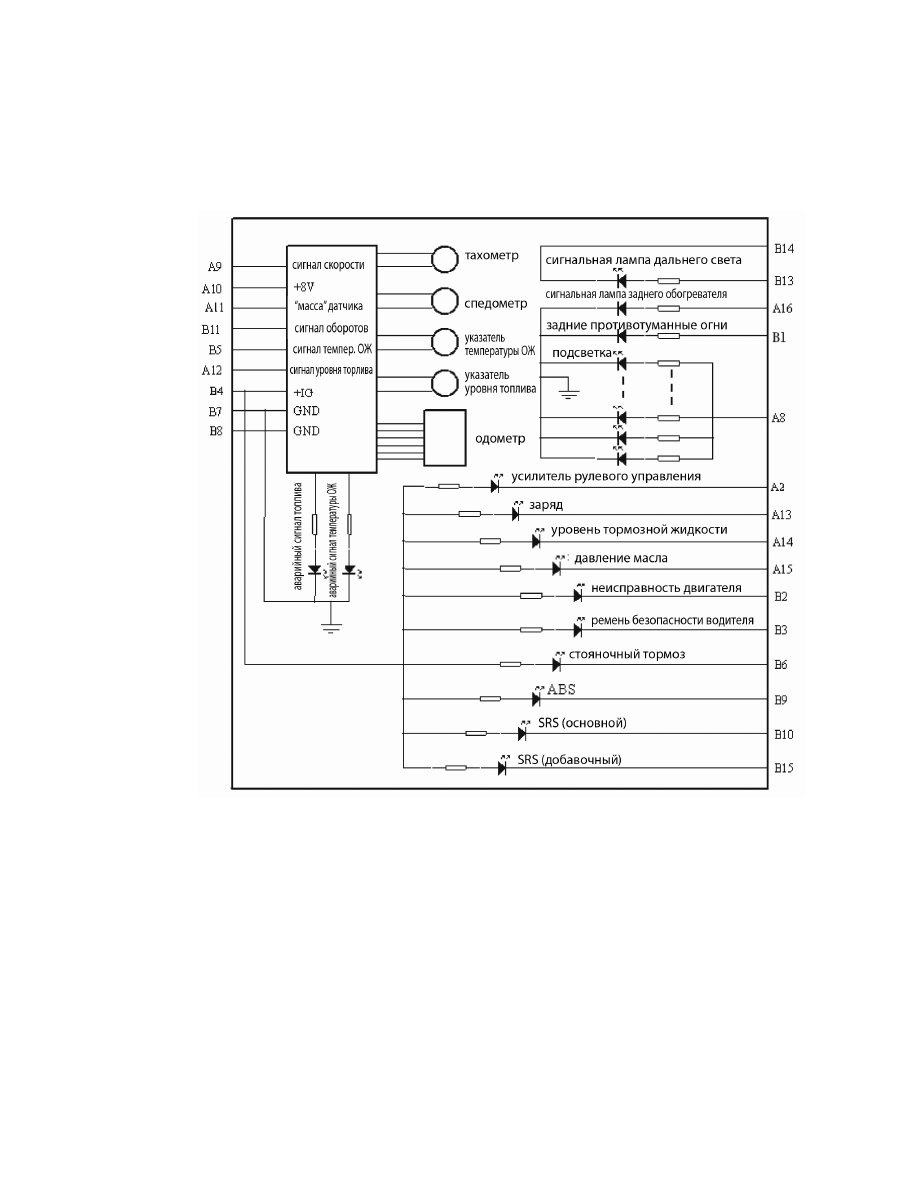

1.  Схема щитка приборов.

152

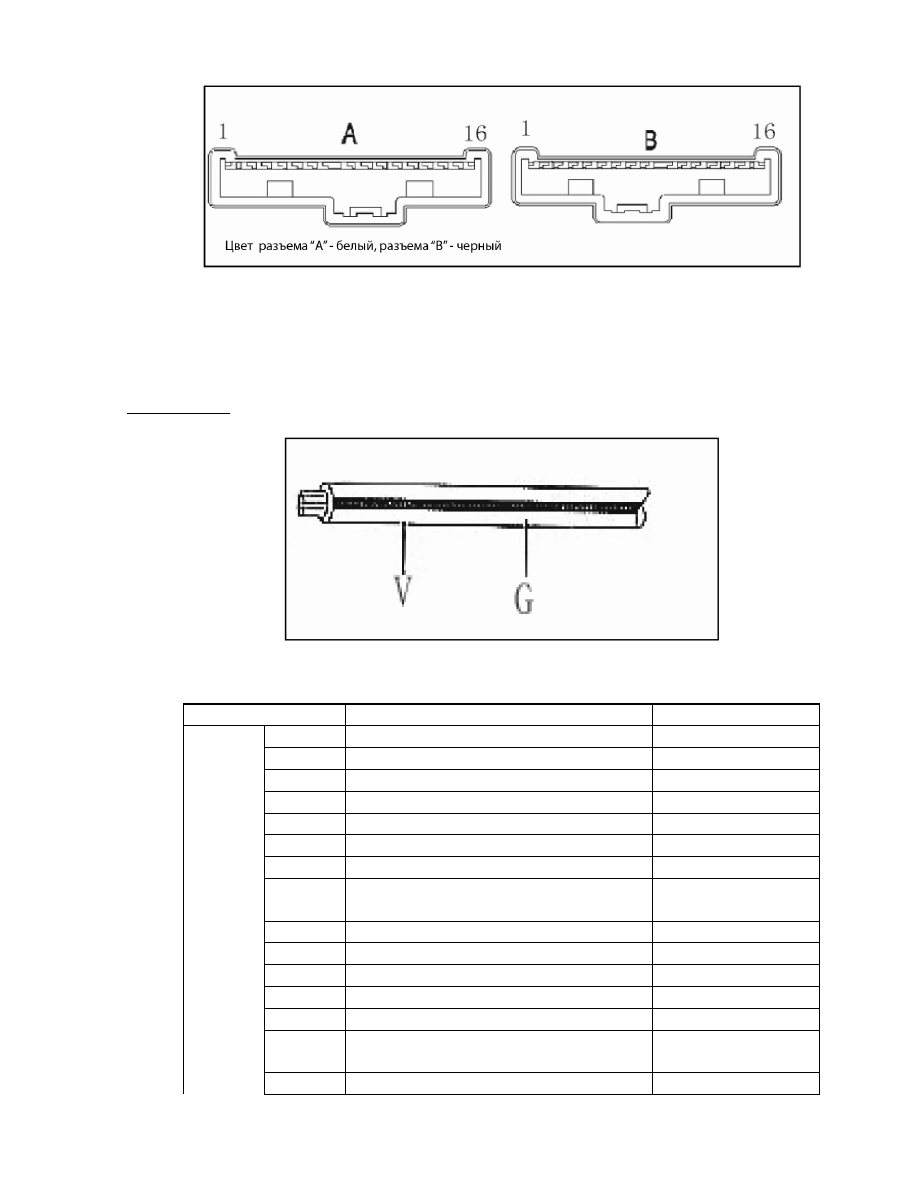

2.  Расположение разъемов.

R - красный

Bl - СИНИЙ

Y - ЖЕЛТЫЙ

B - черный

P - РОЗОВЫЙ

G - ЗЕЛЕНЫЙ

W - белый

O - ОРАНЖЕВЫЙ

Gr - СЕРЫЙ

Br - КОРИЧНЕВЫЙ  V - ФИОЛЕТОВЫЙ

Lg - СВЕТЛО-ЗЕЛЕНЫЙ

Примечание: Первый цвет обозначает основной цвет. Второй цвет обозначает цвет полоски.

Например, VG (фиолетовый и зеленый).

3.

Таблица контактов разъемов.

Номер контакта

Описание

Цвет провода

1

свободный

2

EPS

VG

3

свободный

4

свободный

5

свободный

6

свободный

7

свободный

8

подрулевой переключатель (габаритные
лампы)

P

9

«масса» датчика скорости

B

10

питание датчика скорости

RY

11

выходной сигнал датчика скорости

YR

12

датчик уровня топлива

B

13

генератор

WR

14

датчик выключатель уровня
тормозной жидкости

GR

A

15

выключатель давления масла

YG

153

16

задний обогреватель

YB

1

задняя противотуманная фара

Gr

2

неисправность двигателя

GY

3

сигнальная лампочка  ремня водителя

R

4

питание двигателя

Y

5

датчик температуры охлаждающей
жидкости

YW

6

сигнальная лампочка стояночного
тормоза

G

7

«масса»

B

8

«масса»

B

9

ABS

R

10

SRS (основной)

RY

11

сигнал оборотов двигателя

BBl

12

провод питания

WG

13

 «+» дальнего света

RB

14

 «–» дальнего света

RW

15

SRS (дополнительный)

RG

B

16

свободный

Часть 2. Таблица неисправностей и метод их устранения.

1. Таблица неисправностей.

В  таблице  описаны  типичные  неисправности  панели  приборов. Эти  сбои  могут  быть

устранены в соответствии с указаниями в разделе «Диагностика неисправностей».

№ п/п

Неисправность

1

Щиток приборов

2

Неисправен спидометр

3

Неисправен тахометр

4

Неисправен указатель температуры охлаждающей

жидкости

5

Неисправен указатель уровня топлива

6

Неисправен одометр

2.  Порядок устранения неисправности:

(1)  Щиток приборов не работает:

(a)  Проверьте предохранитель:

· Проверьте предохранитель (10A) в основном блоке предохранителей;

· Проверьте предохранитель AM (30A) в основном блоке предохранителей;

· Проверьте основной предохранитель (80A) в блоке предохранителей.
