Автогрейдеры ГС-250 (ДЗ-98). Углы установки отвала

Для изменения угла резания необходимо:

■ опустить отвал на землю;

■ отвернуть гайки на зубчатых секторах отвала;

■ поднимая или упирая отвал в грунт, двигая его вперед и назад, установить нужный угол;

■ закрепить гайки на зубчатых секторах.

Выдвижение отвала в направляющих выполняется с помощью гидроцилиндра, при этом для обеспечения полного выдвижения в сторону осуществляется перестановка пальца в крайнее положение (в зависимости от того, в какую сторону производится выдвижение отвала).

Установка отвала в транспортное положение, в основное рабочее положение для работы на горизонтальных участках грунта, а также в положение для срезания и планировки откосов и насыпей выполняется гидроцилиндрами подъема, опускания и выноса тяговой рамы с помощью подвески тяговой рамы.

7.3

Автогрейдеры ГС-250 (ДЗ-98). Вынос тяговой рамы вправо на максимальный угол

Для выноса тяговой рамы вправо на максимальный угол необходимо:

■ переставить опору штока гидроцилиндра выдвижения отвала в крайнее левое положение;

■ поднять отвал гидроцилиндрами подъема;

■ установить отвал на угол а в пределах 30...45° справа;

■ опустить отвал на грунт;

■ подать воздух в пневмозащелку и, поднимая и опуская отвал, вывести защелку из среднего отверстия кронштейна рамы;

■ повернуть рамку против часовой стрелки на 2...3° и отключить подачу воз-
духа;
■ вдвигая шток левого и одновременно выдвигая шток правого гидроцилиндров подъема отвала, закончить поворот рамки до фиксации защелки в нижнем отверстии кронштейна;

■ максимально поднять отвал;

■ выдвигая шток левого гидроцилиндра подъема и вдвигая шток правого гидроцилиндра подъема отвала и гидроцилиндра выноса тяговой рамы до размера 250 мм (рис.7.2), вынести тяговую раму вправо (при несоблюдении этого размера возможно касание гильзы цилиндра правого подъемника с поперечной тягой);

■ установить отвал под углом 90°, как показано на рис.7.2.
Возврат тяговой рамы в исходное положение производите в обратной последовательности.

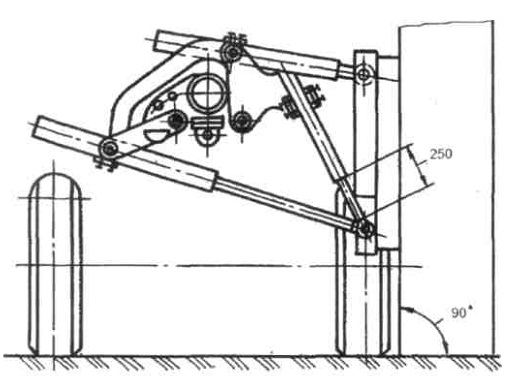

Рис.7.2 Положение подвески тяговой рамы при выносе отвала вправо на максимальный угол
