7

Автогрейдеры ГС-250 (ДЗ-98). ИСПОЛЬЗОВАНИЕ АВТОГРЕИДЕРА ПО НАЗНАЧЕНИЮ

7.1 Общие указания

Ниже приводятся некоторые рекомендации по управлению рабочими органами автогрейдера в зависимости от вида выполняемых работ.

Важным фактором в повышении производительности автогрейдера является правильная установка отвала в рабочем положении, которую определяют три угла (рис.7.1):

1) угол захвата a , это угол между режущей кромкой ножа отвала и направлением движения автогрейдера;

2) угол наклона В, это угол между режущей кромкой ножа отвала и горизонтальной прямой в поперечной плоскости;

3) угол резания у, это угол между касательной к поверхности ножа отвала, проведенной через режущую кромку, и плоскостью срезания грунта.

Рациональный выбор углов установки отвала зависит от многих факторов, например: от характера выполняемой работы, грунта (влажный, разрыхленный и т.п.).

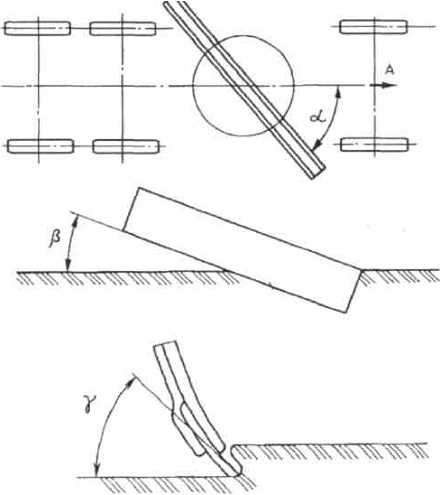

Рис.7.1 Углы установки отвала А- направление движения а- угол захвата; угол наклона; у- угол резания

При уменьшении угла a (наибольшее значение которого составляет 90°, когда отвал перпендикулярен к продольной оси автогрейдера) скорость перемещения грунта вдоль отвала увеличивается, тем самым увеличивается количество перемещенного грунта в единицу времени. Следовательно, необходимо стремиться к уменьшению угла захвата.

Однако при уменьшении угла а появляется боковой занос автогрейдера, что затрудняет управление. Кроме того, с уменьшением угла а уменьшается дальность перемещения (сдвига с отвала в сторону) срезанного грунта. И все же на производительность автогрейдера в большей мере влияет скорость перемещения срезанного грунта, чем дальность перемещения, которая может быть более эффективной после установки дополнительных удлинителей отвала. При малом угле а из-за высокой скорости перемещения валика вдоль отвала необходимо стремиться к вырезанию стружки как можно большей глубины.

Угол 3 влияет на шаг спирали, а значит, и на скорость перемещения грунта вдоль отвала. Скорость перемещения грунта вдоль отвала при больших углах становится очень мала, и, следовательно, производительность автогрейдера резко снижается.

Угол у в значительной степени влияет на сопротивление резанию, а следовательно, и на тяговое усилие. На твердых грунтах угол у необходимо уменьшить. При перемещении грунта вдоль направления движения автогрейдера с одновременным уплотнением грунта под ножом угол у следует устанавливать наибольшим (до 60...70°).

Количество грунта, перемещенного за единицу времени, зависит от скорости перемещения призмы и от площади ее поперечного сечения, которая достигает максимального значения, когда отвал заполняется грунтом несколько выше верхней кромки, при этом грунт должен слегка пересыпаться через край.
