Автогрейдеры ГС-250 (ДЗ-98). Сезонное техническое обслуживание СТО

Слить масло из всех масляных емкостей автогрейдера

Отвернуть сливную пробку 1 (рис. 8.1) коробки передач, пробку 2 раздаточного редуктора, пробку 3 редуктора привода насосов. Отвернуть пробки 1, 2 (рис. 8.2) бортовых редукторов, пробку 3 главной передачи, пробки 4, 5 колесных тормозов. Проделать такую же работу (исключая тормоза) на переднем мосту. Отвернуть пробку 1 (рис. 8.3) редуктора поворота отвала. Очистить и установить все сливные пробки

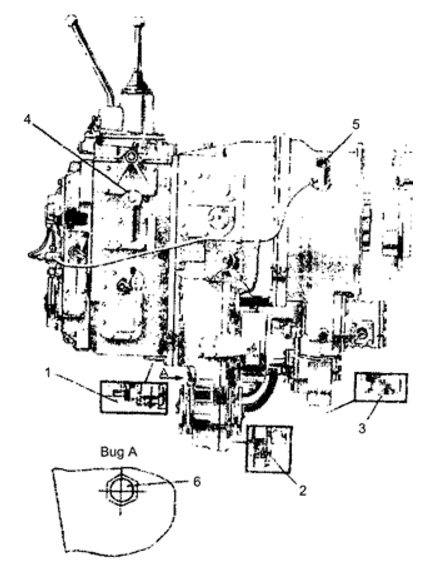

рис. 8.1 Обслуживание блока трансмиссии ДЗ-98
1, 2, 3- сливные пробки; 4, 5- пробки заливных горловин; 6- контрольная пробка


Промыть все масляные емкости

Отвернуть заливную пробку 4 (рис. 8.1) коробки передач, залить 30 л дизельного топлива, пробку завернуть. Отвернуть пробку 5 редуктора привода гидронасосов, залить 5 л дизельного топлива, пробку завернуть. Отвернуть заливные пробки 6, 7 (рис. 8.2), залить в каждый бортовой редуктор по 8,6 л дизельного топлива, завернуть пробки. Отвернуть заливную пробку 10 главной передачи, залить 7 л дизельного топлива, завернуть пробку. Отвернуть заливные пробки 8,9 колесных тормозов, залить по 3,6 л в каждый тормоз дизельного топлива, завернуть пробки. Проделать такую же работу (исключая тормоза) на переднем мосту, но залить в главную передачу 15 л топлива. Отвернуть заливную пробку 2 (рис. 8.3) редуктора поворота отвала, залить 3 л дизельного топлива, завернуть пробку. Дать поработать автогрейдеру 5...6 мин в движении с включением поворота отвала и рулевого управления. Отвернуть сливные пробки 1,2,3 (рис. 8.1); 1, 2, 3, 4, 5 (рис. 8.2) и то же, кроме 4,5 - на переднем мосту; 1 (рис. 8.3). Слить дизельное топливо, дать топливу стечь, завернуть все сливные пробки

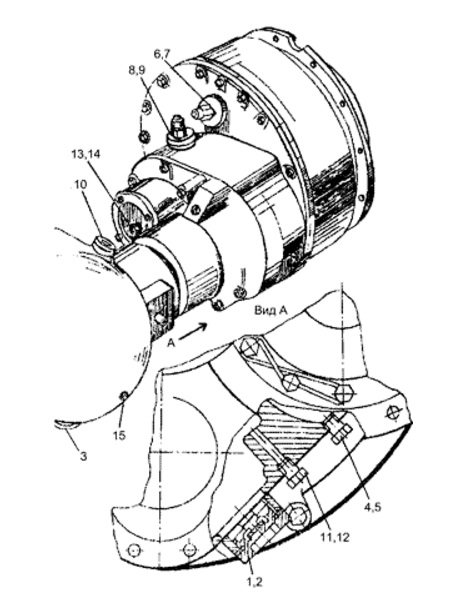

рис. 8.2 Обслуживание среднего и заднего моста
1, 2- сливная пробка бортового редуктора; 3- сливная пробка главной передачи; 4, 5- сливная пробка тормозов; 6, 7- пробка заливной горловины бортового редуктора; 8, 9- пробка заливной горловины тормозов; 10- пробка заливной горловины главной передачи; 11, 12- контрольная пробка правого бортового редуктора; 13, 14- контрольная пробка тормозов; 15- контрольная пробка главной передачи


Заправить емкости маслом согласно сезону

Отвернуть пробку 4 (рис. 8.1) коробки передач, залить 30 л масла, завернуть пробку. Отвернуть пробку 5 привода гидронасосов, залить 5 л масла, завернуть пробку. Отвернуть заливные пробки 6,7 (рис. 8.2) левого бортового редуктора, залить 8,6 л масла в каждый редуктор, завернуть пробки. Отвернуть заливную пробку 10 главной передачи, залить 7 л масла, завернуть пробку. Отвернуть заливные пробки 8, 9 колесных тормозов, залить по 3,6 л в каждый колесный тормоз, завернуть пробки. Проделать такую же работу (исключая тормоза) на переднем мосту, но в главную передачу залить 15 л масла. Отвернуть заливную пробку 2 (рис. 8.3) редуктора поворота отвала, залить 3 л масла, завернуть пробку 2. Дать поработать автогрейдеру 20...30 мин. Отвернуть контрольные пробки 6 (рис. 8.1); 11, 12, 13, 14, 15 (рис. 8.2) и то же, кроме 13, 14 - на переднем мосту; проверить уровень масла, при необходимости долить

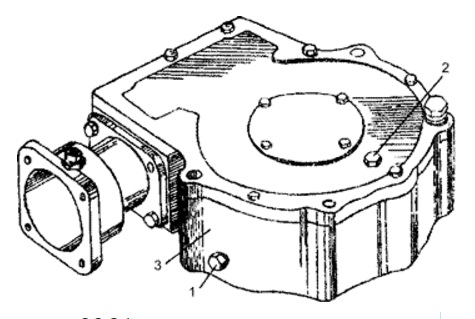

рис. 8.3 Обслуживание редуктора поворота отвала
1- сливная пробка; 2- пробка; 3- корпус редуктора


Слить масло из гидросистемы

Опустить на грунт дополнительное рабочее оборудование и отвал. Отвал выдвинуть в направляющих в крайнее левое положение. Отвернуть сливную пробку из гидробака, дать маслу стечь. Очистить магнит сливной пробки, завернуть пробку.

Промыть гидробак

Отвернуть болты крепления крышки гидробака и промыть бак дизельным топливом. Проверить качество прокладки, если надо заменить. Поставить крышку на место.

Слить масло из гидроцилиндров

Снять гидроцилиндры с автогрейдера, снять с гидроцилиндров гидрозамки, где они есть, и движением штока удалить рабочую жидкость из гидроцилиндров. На насосах отсоединить всасывающий трубопровод и слить масло. Установить гидроцилиндры на место, сохранив положение рабочего и дополнительного оборудования, указанное для операции "Слить масло из гидросистемы". Восстановить все соединения гидросистемы.

Заправить гидросистему маслом согласно сезону

Снять пробку заливной горловины гидробака. Залить 120 л масла и завернуть пробку. Дать поработать автогрейдеру с пятикратным доведением поршней всех гидроцилиндров, в т.ч. и поворота колес до каждого крайнего положения и с включением гидромотора. Долить масло в гидробак до верхней метки масломерной линейки. Закрыть заливную горловину пробкой.
