Электрооборудование трактора Т-170.01

4.10.

Электрооборудование трактора Т-170.01

Генератор 70.3701 представляет собой бесконтактную пятифазную электрическую машину с односторонним электромагнитным возбуждением, встроенным полупроводниковым выпрямителем и регулятором напряжения на интегральных схемах.

На задней крышке генератора имеются выводы (клеммы):

« + » — для подключения аккумуляторных батарей и нагрузки;

«Д1» — для подсоединения реле блокировки генератора при пуске дизеля стартером (для трактора с ЭССП). На тракторе с пусковым двигателем вывод «Д1» генератора во время эксплуатации остается свободным.

Для обеспечения нормальной работы генератора при эксплуатации в разное время года на задней крышке также находится переключатель посезонной регулировки регулятора напряжения.

Генератор установлен на кожухе распределительных шестерен дизеля справа по ходу. Привод генератора — ременный от шкива вентилятора.

Устройство генератора показано на рис. 39.

Регулятор напряжения, встроенный в генератор, предназначен для автоматического поддержания напряжения генератора в заданных пределах независимо от частоты вращения якоря генератора.

Аккумуляторные батареи. Предназначены для питания стартера и других потребителей электроэнергии при неработающем дизеле. Батареи устанавливаются в контейнерах:'

— 6СТ-75А — две в одном контейнере;

— 6СТ-182ЭМ — по одной в каждом контейнере.

Между собой батареи соединены последовательно, а с генератором — параллельно.

Трактор отгружается с сухозаряженными батареями, требующими подготовки к эксплуатации. Порядок подготовки бата-

рей к эксплуатации изложен в инструкции по эксплуатации аккумуляторных батарей, прикладываемой к трактору.

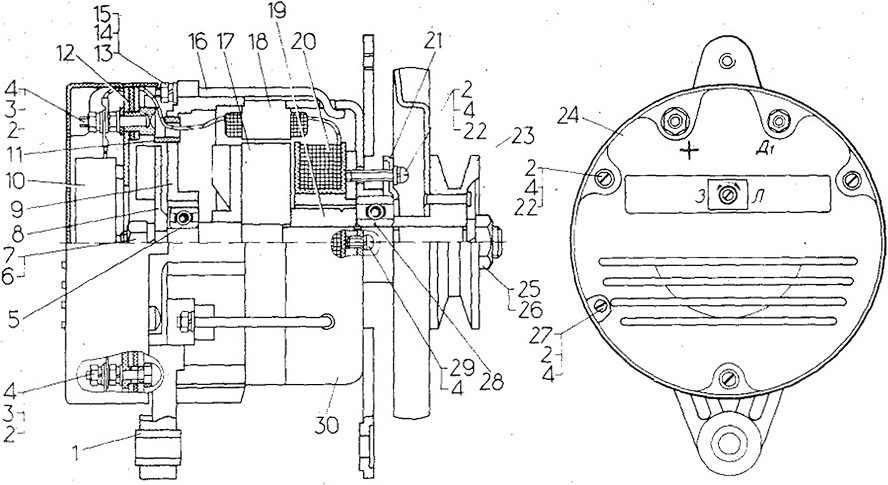

Рис. 39. Генератор:
1 — втулка; 2, 4, 7, 13, 15. 26 — шайба; 3, 6, 14, 25 — гайка; 5 — шарикоподшипник; 8 — вентилятор; 9 — крышка задняя; 10 — регулятор напряжения; 11 — изолятор; 12 — блок выпрямителя; 16 — болт стяжной; 17 — ротор; 18 — статор; 19 — втулка; 20 — катушка возбуждения; 21 — крышка подшипника; 22, 27, 29 — винт; 23 — шкив с вентилятором; 24 — крышка регулирующего устройства; 28
— шарикоподшипник; 30 — крышка передняя
