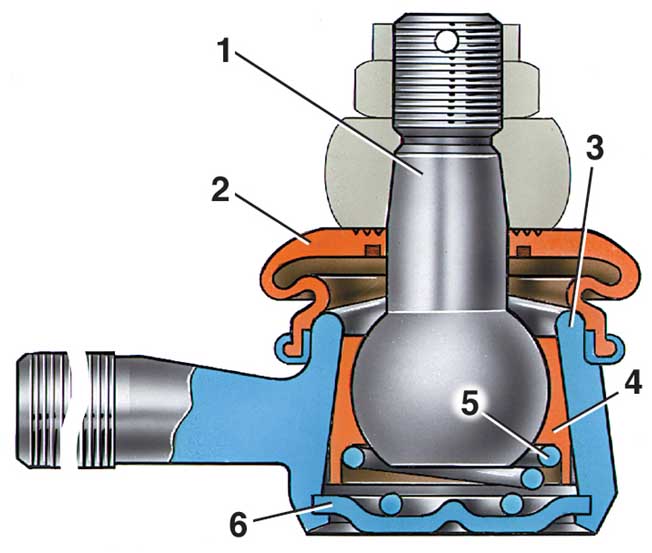

Нива вседорожник. Тяги и шаровые шарниры рулевого приводаРазрез шарового шарнира тяги
Снятие и установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Расшплинтуйте и отверните гайки, которыми шаровые пальцы боковых тяг крепятся к рычагам на поворотных кулаках.

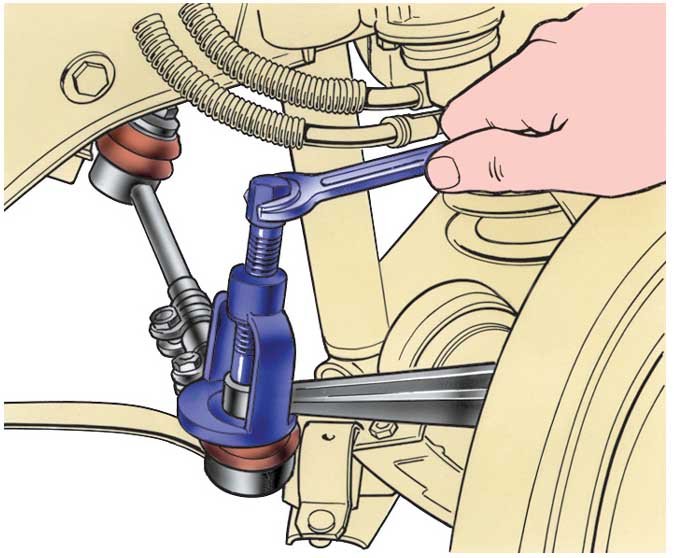

3. Расшплинтуйте и отверните гайки крепления шаровых пальцев средней и боковых тяг к сошке и к маятниковому рычагу. Пользуясь съемником 67.7824.9516, выньте пальцы из соответствующих гнезд на рычагах и снимите тяги. 4. Устанавливайте тяги рулевого управления в порядке, обратном снятию. Все гайки шаровых пальцев затягивайте динамометрическим ключом с последующей шплинтовкой. Если вырез гайки не совпадает с отверстием под шплинт, то гайку доверните на угол, меньший 60°, для обеспечения шплинтовки. 5. После установки отрегулируйте схождение передних колес. Проверка и ремонт ПОРЯДОК ВЫПОЛНЕНИЯ 1. Проверьте состояние защитных колпачков 3 (см. рис. Разрез шарового шарнира тяги) , как описано в подразделе 5.2.1. Поврежденные защитные колпачки замените. 2. Проверьте по радиальному и осевому зазору состояние шаровых шарниров тяг. Если ощущается свободный ход пальца 1 в корпусе 3, а также при попадании в шарнир грязи, песка, при появлении коррозии на шаровом пальце, при полном использовании хода опорного вкладыша – замените шарнир с наконечником тяги.

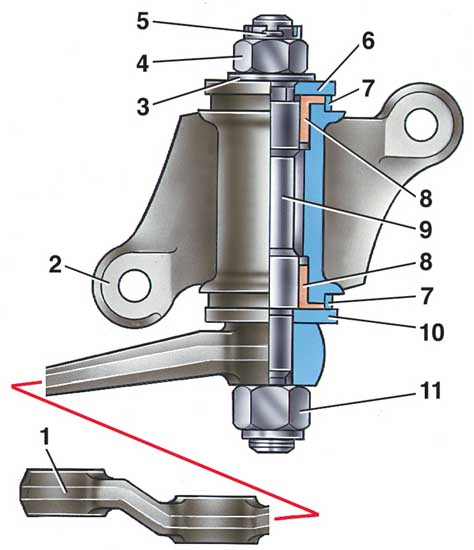

Нива вседорожник. Кронштейн маятникового рычагаРазрез кронштейна маятникового рычагаСнятие и разборка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отделите маятниковый рычаг от шаровых пальцев средней и боковой тяг, расшплинтовав и отвернув предварительно гайки и вынув съемником 67.7824.9516 шаровые пальцы из гнезд рычага. Затем отверните болты крепления кронштейна к лонжерону кузова и снимите кронштейн. 2. Закрепите кронштейн в тисках, расшплинтуйте и отверните гайку 4 , затем снимите шайбы 3 и 6 и маятниковый рычаг 1 в сборе с осью 9, шайбой 10 и самоконтрящейся гайкой 11, снимите уплотнители 7 и выпрессуйте втулки 8. Проверка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Проверьте состояние втулок оси маятникового рычага; если обнаружите овальность или недопустимый зазор между ними и осью, то втулки замените новыми. При этом заменяются и уплотнительные кольца 7. 2. Проверьте ось на овальность и отсутствие повреждений, при необходимости замените ее новой. Убедитесь, что маятниковый рычаг не имеет деформаций, в противном случае замените его новым. Сборка и установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Перед сборкой смажьте втулки оси маятникового рычага и заполните пространство между ними смазкой Литол-24. Порядок сборки кронштейна маятникового рычага обратный разборке. 2. Если была заменена ось 9, то самоконтрящуюся гайку 11 крепления рычага затяните динамометрическим ключом. 3. Шайба 6 устанавливается выдавками вверх. 4. После затягивания гайки 4 рычаг в горизонтальном положении не должен вращаться под действием собственного веса. Он должен поворачиваться под действием силы 9, 8–19,6 Н (1–2 кгс), приложенной на его конце. 5. Если гайка 4 оказалась перетянутой, отверните ее, приподнимите шайбу 6 и снова затяните. 6. Закрепив кронштейн на лонжероне болтами с самоконтрящимися гайками и плоскими шайбами, затяните их динамометрическим ключом. 7. Соедините шаровые пальцы тяг с маятниковым рычагом.
