Нива вседорожник. Разборка и сборка картера рулевого механизма

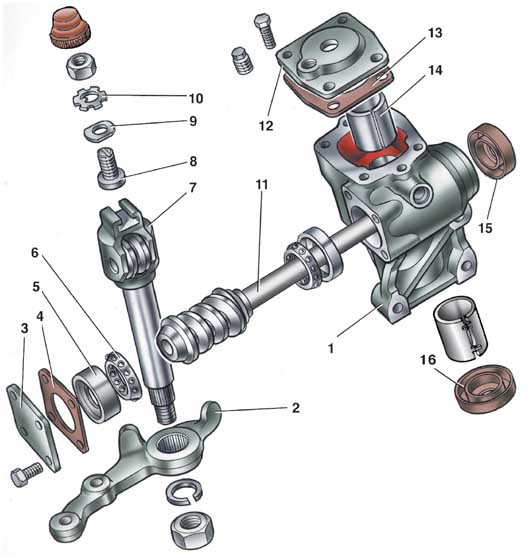

Детали рулевого механизма



Детали рулевого механизма



1 – картер;
2 – сошка;
3 – нижняя крышка картера;
4 – регулировочные прокладки;
5 – наружное кольцо подшипника вала червяка;
6 – сепаратор с шариками;
7 – вал сошки;
8 – регулировочный винт;

9 – регулировочная пластина;
10 – стопорная шайба;
11 – вал червяка;
12 – верхняя крышка картера;
13 – уплотнительная прокладка;
14 – втулка вала сошки;
15 – сальник вала червяка;
16 – сальник вала сошки

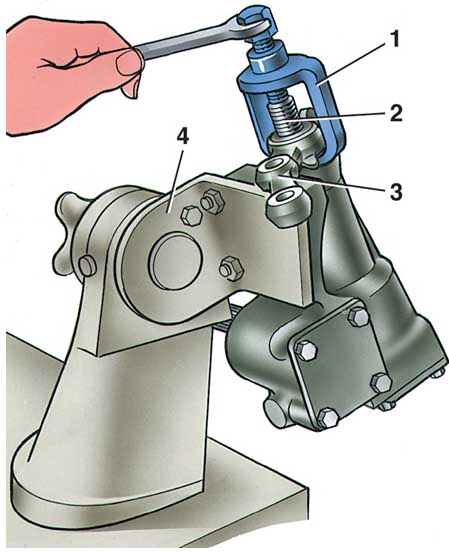

Снятие сошки


Разборка и сборка картера рулевого механизма
1 – съемник А.47043;

2 – вал сошки рулевого управления;

3 – сошка;

4 – кронштейн А.74076/R

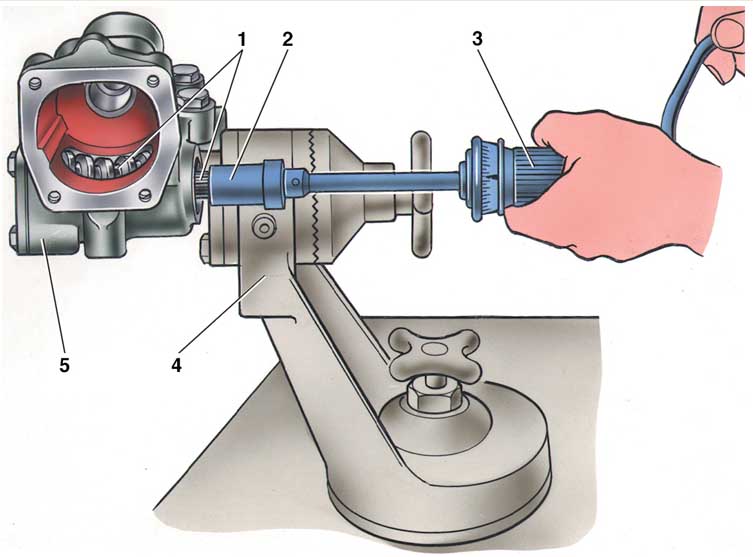

Контроль момента трения червяка динамометром



Разборка и сборка картера рулевого механизма



1 – червяк;
2 – головка А.95697/5;
3 – динамометр 02.7812.9501;

4 – кронштейн стенда для ремонта рулевого механизма;
5 – картер рулевого механизма


Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Слейте масло из картера рулевого механизма. Закрепите картер на кронштейне А.74076/R с опорой А.74076/1.
2. Отвернув гайку крепления рулевой сошки 2 (см. рис. Детали рулевого механизма) и сняв пружинную шайбу, съемником А.47043 снимите сошку (см. рис. Снятие сошки).
3. Верхние болты крепления картера сцепления к блоку цилиндров.
4. Отвернув болты крепления, снимите крышку 12 (см. рис. Детали рулевого механизма) картера рулевого механизма вместе с колпачком, регулировочным винтом 8, регулировочной пластиной 9, стопорной шайбой 10 и контргайкой. Выньте из картера 1 рулевого механизма вал 7 сошки в сборе с роликом.
5. Отвернув болты крепления, снимите крышку 3 упорного подшипника вала червяка вместе с регулировочными прокладками 4.
6. Валом 11 червяка вытолкните из картера наружное кольцо 5 подшипника и выньте вал вместе с сепаратором 6 подшипника. Снимите сальник 15 вала червяка и сальник 16 вала сошки.


Разборка и сборка картера рулевого механизма

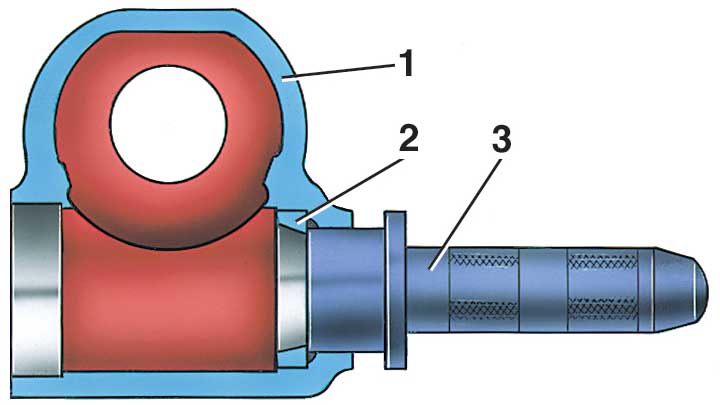

7. Оправкой (3) 67.7853.9541 выньте наружное кольцо (2) верхнего подшипника (1 – картер рулевого механизма).

Сборка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Сборку рулевого механизма проводите на кронштейне А.74076/R в последовательности, обратной разборке. 2. Наружное кольцо верхнего подшипника червяка запрессовывайте оправкой 67.7853.9541, переставив насадку на ручке оправки обратной стороной.


Разборка и сборка картера рулевого механизма

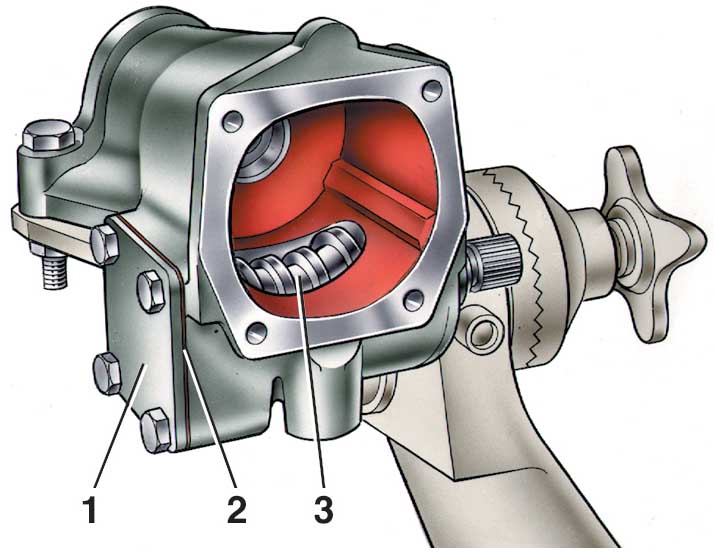

3. После установки червяка (3) в картер рулевого механизма и закрепления нижней крышки (1), проверьте с помощью динамометра 02.7812.9501 и головки А.95697/5 (см. рис. Контроль момента трения червяка динамометром) момент трения червяка; он должен находиться в пределах 19,6–49 Н·см (2–5 кгс·см). Если момент окажется меньше указанного, уменьшите толщину регулировочных прокладок 2, а если больше – увеличьте.

4. После установки вала сошки проверьте отсутствие зазора в зацеплении ролика с червяком в положениях вала червяка, повернутого вправо и влево на 30° от нейтрального положения сошки. Возможный зазор в зацеплении устраните регулировочным винтом 2 (см. рис. Разрез рулевого механизма) и затяните контргайку 4.
5. После регулировки зазора в зацеплении ролика и червяка проверьте динамометром момент трения вала червяка, который должен быть равен 68,7–88,3 Н·см (7–9 кгс·см) при повороте вала червяка на 30° как влево, так и вправо от среднего положения и должен снижаться плавно до 49 Н·см (5 кгс·см) при повороте от угла 30° до упора.
6. По окончании сборки проверьте углы поворота сошки от нейтрального положения, которые должны составлять 32°10'±1° как влево, так и вправо до упора сошки в головки болтов; залейте в картер рулевого механизма 0,215 л трансмиссионного масла.







Нива вседорожник. Проверка и ремонт рулевого механизма

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Тщательно осмотрите, нет ли на рабочих поверхностях ролика и червяка следов износа, заедания или рисок. Изношенные и поврежденные детали замените.
2. Проверьте величину зазора между втулками и валом сошки, который не должен превышать 0,10 мм. Если зазор больше указанного, то втулки замените, пользуясь оправкой А.74105.
3. На внутренней поверхности втулок вала сошки имеются спиральные канавки, которые выходят только в одну сторону втулки. При запрессовке втулки располагайте так, чтобы их торцы, имеющие выход канавок, находились внутри отверстия картера, а выходы канавок находились друг против друга. Торцы втулок должны утопать в отверстии картера на 1,5 мм.
4. Новые втулки перед запрессовкой смажьте трансмиссионным маслом.
5. После запрессовки в картер окончательно обработайте втулки разверткой А.90336 до размера 28,698–28,720 мм. Монтажный зазор между валом сошки и втулками должен быть в пределах 0,008–0,051 мм.
6. Проверьте легкость вращения ролика вала сошки на шариковом подшипнике. Шариковые подшипники червяка и ролика должны вращаться свободно, без заедания; на поверхности колец и шариков не должно быть износа и повреждений.
7. Проверьте осевой зазор между головкой регулировочного винта 8 (см. рис. Детали рулевого механизма) и пазом вала сошки 7. Зазор не должен превышать 0,05 мм. Если он больше, замените регулировочную пластину 9 на пластину большей толщины.

Предупреждение
В запасные части поставляются регулировочные пластины одиннадцати размеров, толщиной от 1,95 мм до 2,20 мм; увеличение каждого размера составляет 0,025 мм.

8. Проверьте состояние фиксирующих пластин 5 (см. рис. Детали рулевого управления). Если они деформированы, замените их.






ВАЗ-21213 (Нива). Разборка и сборка вала рулевого управления

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отверните стяжной болт вилки карданного шарнира и разъедините промежуточный и верхний валы рулевого управления.
2. При повреждении верхнего вала или его подшипников развальцуйте места кернения трубы кронштейна и выньте из трубы вал 15 (см. рис. Рулевое управление) в сборе с подшипниками 11.
3. Если вал вращается в подшипниках без заедания и в подшипниках не ощущается радиальный свободный ход (упругие радиальные перемещения рулевого вала допускаются), разборка верхнего вала рулевого управления не рекомендуется.
4. При износе или повреждении вала или его подшипников замените их новыми.
5. Сборку проводите в порядке, обратном разборке, обращая внимание на то, чтобы стопорный болт карданного шарнира проходил через кольцевую проточку верхнего вала. После чего закерните в двух точках с обеих сторон трубу кронштейна, чтобы зафиксировать подшипники вала.
