Terex 820, 860/880 SX и ELITE, 970/980 ELITE, TX760B, TX860B, TX870B, TX970B. Руководство - часть 65





Электрическая система

260

Замена сдвоенных

аккумуляторов

ДЕЙСТВИЕ 1

TV051182

Вытащите главный ключ отключения
аккумулятора (дополнительно).
ДЕЙСТВИЕ 2

TV051182

Отсоедините кабели массы аккумуляторов
(1),

затем отключите плюсовые кабели

аккумуляторов (2).

ВНИМАНИЕ:

Всегда первым отключайте

кабель массы аккумулятора.

ДЕЙСТВИЕ 3

TV051182

Снимите стопорные гайки (1) и
фиксирующую штангу (2). Снимите
аккумуляторы.
ДЕЙСТВИЕ 4
Установите новые аккумуляторы.
ДЕЙСТВИЕ 5

TV051182

Установите фиксирующую штангу (1) и
стопорные гайки (2).

2

1

2

1

1

2

2

1

Электрическая система

261

ДЕЙСТВИЕ 6

TV051182

Подсоедините плюсовые кабели
аккумуляторов (1), затем подсоедините
кабели массы аккумуляторов (2).

ВНИМАНИЕ:

Всегда последним

подключайте кабель массы аккумулятора.

ДЕЙСТВИЕ 7

TV051182

Установите главный ключ отключения
аккумулятора (дополнительно).

ПРЕДУПРЕЖДЕНИЕ:

Никогда не

меняйте местами клеммы
аккумулятора. Подключайте
плюсовой кабель к плюсовой
клемме (+) и минусовой кабель к
минусовой клемме (-).

1

2

1

2

!

Электрическая система

262

Подключение аккумулятора для заводки

ВНИМАНИЕ:

Убедитесь, что напряжение

аккумуляторов для заводки
соответствует напряжению цепи
электрооборудования погрузчика
(12

вольт).

Требуемый инструмент

-

Соединительные кабели

ДЕЙСТВИЕ 1

DSC04792

Откройте крышку аккумулятора

ДЕЙСТВИЕ 2
Подключите плюсовой кабель (+) к плюсовой
клемме аккумулятора погрузчика (+).
ДЕЙСТВИЕ 3
Подключите минусовой кабель (-) к
минусовой клемме аккумулятора погрузчика
(-).

ДЕЙСТВИЕ 4
Запустите двигатель.
ДЕЙСТВИЕ 5
Сначала отключите минусовой
соединительный кабель (-), затем отключите
плюсовой  соединительный кабель (+) от
дополнительного аккумулятора заводки.
ДЕЙСТВИЕ 6
Откройте крышку аккумулятора

Лампочки

ПРЕДУПРЕЖДЕНИЕ:

При замерзании электролита аккумулятора

аккумулятор может взорваться, если вы попытаетесь зарядить аккумулятор
или попробуете запустить двигатель с использованием подключения другого
аккумулятора. Во избежание замерзания электролита аккумулятор должен
быть всегда заряжен.

ПРЕДУПРЕЖДЕНИЕ:

Неправильное подключение соединительных кабелей или

закорачивание клемм аккумулятора может привести к несчастному случаю.
Подключайте соединительные кабели в соответствии с инструкциями данного
руководства.

!

!

Освещение кабины
оператора

 5

Вт

Указатели заднего хода

21

Вт

Индикаторные лампочки
приборной панели

 1,2

Вт

Лампочки тоормозных
сигналов/габаритов с задней
стороны

21/5

Вт

Освещение прибора на
панели

 1,2

Вт

Переднее рабочее освещение

48

Вт

Фары

55/60

Вт

Заднее рабочее освещение

48

Вт

Передние габариты (в фарах)

Вт

Проблесковые маячки

55

Вт

Индикаторы движения
вперед

21

Вт

Освещение номерного знака
(

характерно для некоторых

стран)

Вт

Электрическая система

263

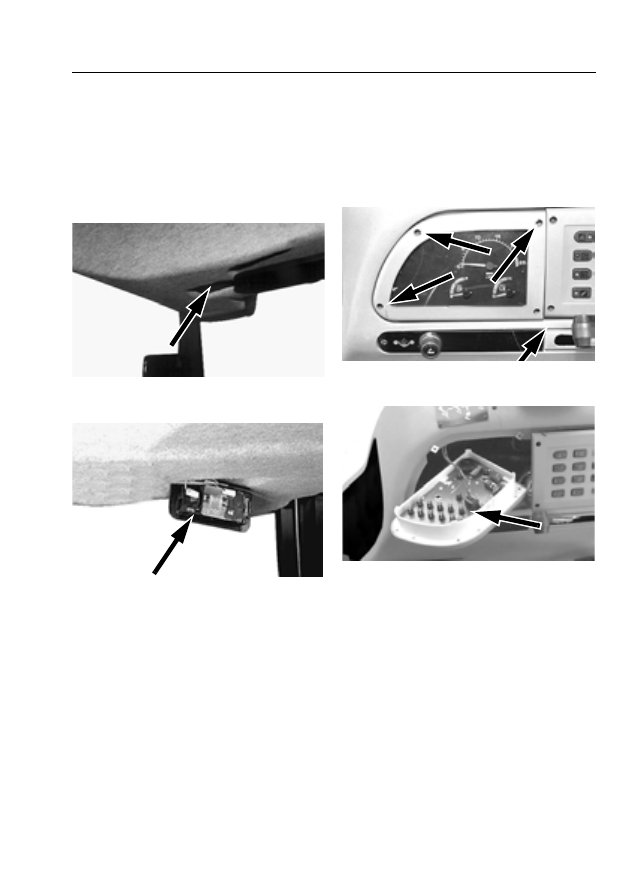

Замена лампочки

ВНИМАНИЕ:

Никогда не прикасайтесь пальцами к лампочке с иодидом вольфрама.

Внутреннее освещение

кабины

Требуемый инструмент

-

Одна отвертка с плоским жалом

ДЕЙСТВИЕ 1

CP99D003

Снимите рассеиватель.
ДЕЙСТВИЕ 2

CK98N002

Снимите защелку, лампочку и затем
установите лампочку такой же мощности
(5

Вт).

ДЕЙСТВИЕ 3
Установите рассеиватель.

Освещение приборной панели

Требуемый инструмент

-

Одна отвертка с крестовым жалом

ДЕЙСТВИЕ 1

CK98F034

Отверните четыре винта.
ДЕЙСТВИЕ 2

CD98G020

Снимите приборную панель и переверните
ее. Поверните держатель лампочки влево и
извлеките его.
ДЕЙСТВИЕ 3
Установите лампочку такой же мощности.
ДЕЙСТВИЕ 4
Установите на место приборную панель и
заверните четыре винта.
