Обслуживание/Регулировки

240

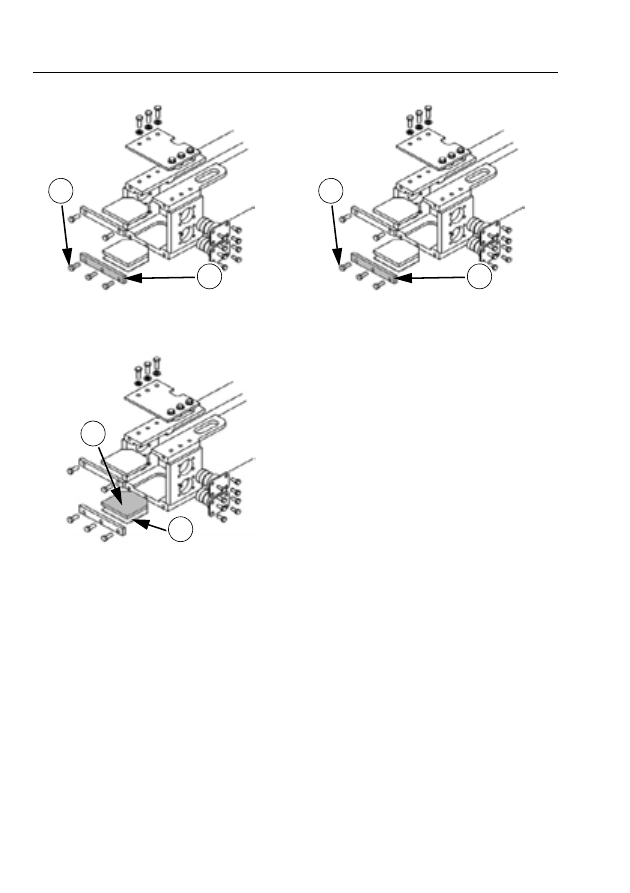

ДЕЙСТВИЕ 6

DIPNC

Отверните три болта (5) и снимите
фиксирующую пластину (6).
ДЕЙСТВИЕ 7

DIPND

Снимите нижний изнашивамый вкладыш (7)
и регулировочные прокладки (7a).
ДЕЙСТВИЕ 8
Установите новый изнашиваемый вкладыш и
отрегулируйте толщину регулировочных
прокладок таким образом, чтобы
максимальный зазор составлял менее 1 мм
(0,04

дюйма).

ДЕЙСТВИЕ 9

DIPNC

Установите на место фиксирующую
пластину (6) и затяните болты (5) с усилием
140

Нм (105 фунтсилы на фут).

5

6

7

7a

5

6

Обслуживание/Регулировки

241

Боковые изнашиваемые

вкладыши

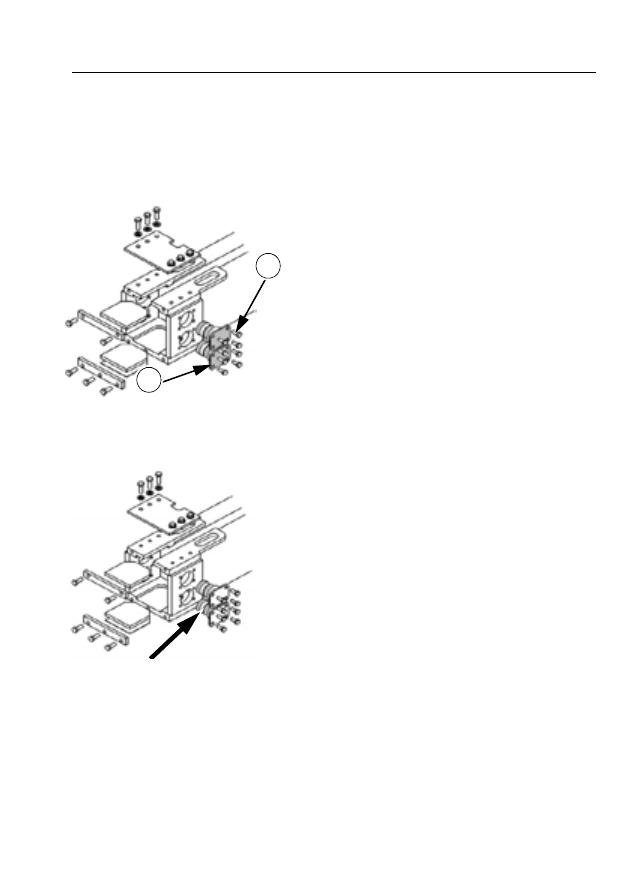

ДЕЙСТВИЕ 10
Поднимите выдвижную рукоять, ковш не
должен лежать на земле (рукоять должна
поддерживаться опорой).
ДЕЙСТВИЕ 11

DIPNE

Отверните шестнадцать болтов (8) и
снимите четыре корпуса (9), регулировочные
шайбы и изнашиваемые вкладыши.
ДЕЙСТВИЕ 12

DIPNF

В два корпуса установите регулировочную
шайбу 1 мм (0,04 дюйма) и регулировочную
шайбу 2 мм (0,08 дюйма), а также
изнашиваемый вкладыш.
ДЕЙСТВИЕ 13
Установите оба корпуса на одной стороне
внешней части выдвижной рукояти.
Установите болты и затяните их с усилием
60

Нм (45 фунтсилы на фут).

ДЕЙСТВИЕ 14
Задвиньте внутреннюю часть к только что
установленным изнашиваемым вкладышам.

ДЕЙСТВИЕ 15
Установите два новых изнашиваемых
вкладыша в оставшиеся корпуса и соберите
их на противоположной стороне внешней
части. Установите и частично затяните все
восемь болтов.
ДЕЙСТВИЕ 16
Измерьте зазор между внутренней частью и
только что установленными изнашиваемыми
вкладышами.
ДЕЙСТВИЕ 17
Снимите корпуса, установленные в действии
15,

и добавьте регулировочные шайбы под

изнашиваемые вкладыши для достижения
суммарного зазора между изнашиваемыми
вкладышами и внутренней частью менее 1
мм.
ДЕЙСТВИЕ 18
Установите болты и затяните их с усилием
60

Нм (45 фунтсилы фут).

9

8

Обслуживание/Регулировки

242

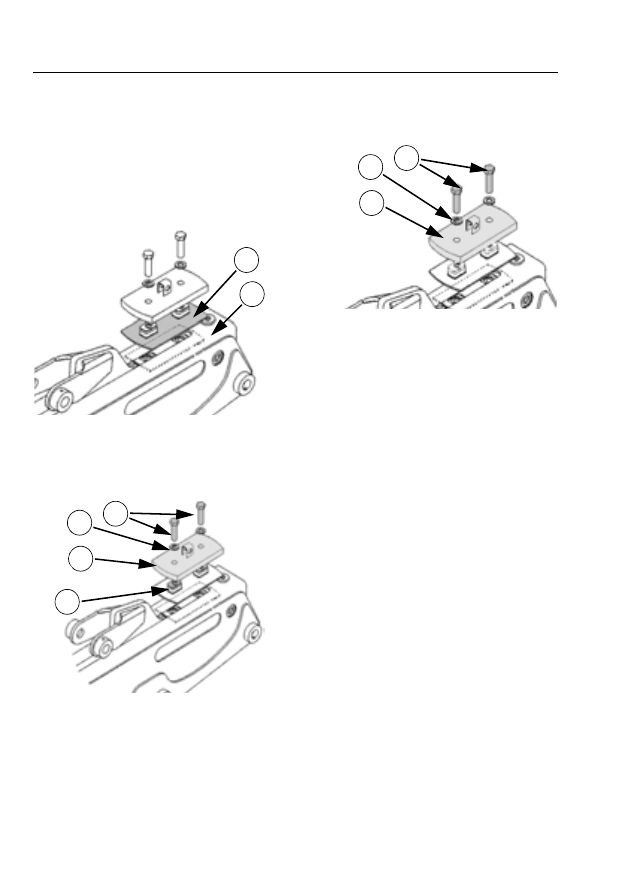

Проверка и регулировка изнашиваемых вкладышей

верхнего хвостовика

ДЕЙСТВИЕ 1
Установите обратную лопату в положение
полной длины, с рукоятью, выдвинутой на
3/4

хода, и ковшом, расположенным на

расстоянии 50 мм (2,0 дюйма) от земли.
ДЕЙСТВИЕ 2

DIPTA

Зазор износа между внешним
изнашиваемым вкладышем (10) и рукоятью
(11)

должен составлять, максимум, 1 мм

(0,04

дюйма).

ДЕЙСТВИЕ 3

DIPTB

При необходимости регулировки, отверните
оба болта (12), снимите шайбы (13) и
фиксирующую пластину (14).
Уберите достаточное количество
регулировочных шайб (15) - одинаковое
количество с обеих сторон, для компенсации
зазора износа, измеренного в действии 2.

ДЕЙСТВИЕ 4

DIPTC

Установите на место фиксирующую
пластину (14), шайбы (13) и оба болта (12).
Затяните с усилием 920 Нм (690 фунтсилы
на фут).
Снова проверьте зазор износа, указанный в
действии 2, и, при необходимости,
выполните дальнейшие регулировки.

11

10

15

12

13

14

12

13

14

Обслуживание/Регулировки

243

Замена изнашиваемых вкладышей верхнего хвостовика и

внутренних изнашиваемых вкладышей.

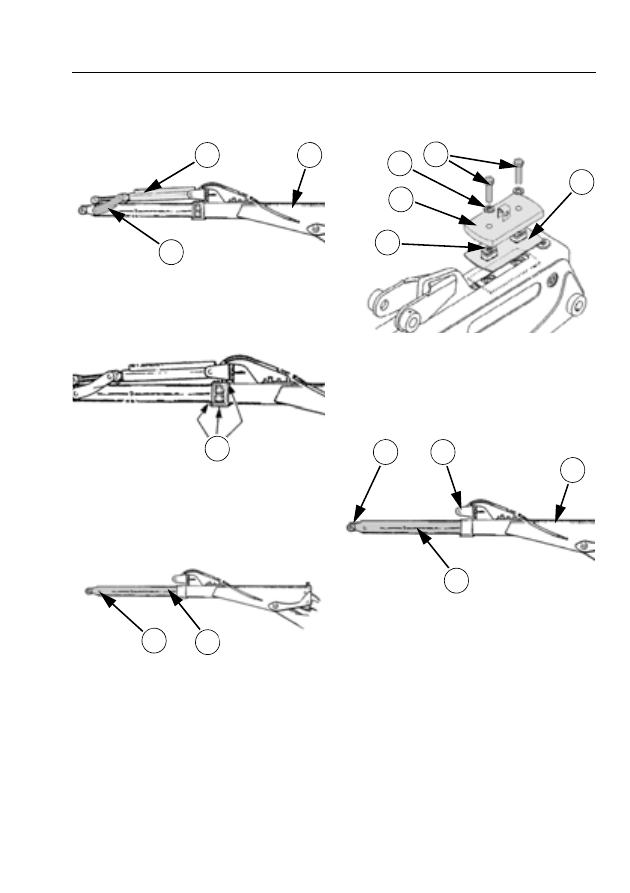

ДЕЙСТВИЕ 1

DIPFA

Снимите ковш, сочленение ковша (17) и
цилиндр ковша (18) с рукояти (11).
ДЕЙСТВИЕ 2

DIPF

Снимите верхние, нижние и боковые
изнашиваемые вкладыши (19) с конца
рукояти.
ДЕЙСТВИЕ 3

DIPFB

Полностью выдвиньте внутреннюю часть
(23),

снимите стопорные кольца с

установочного штифта цилиндра
выдвижения (12) и затем уберите штифт.

ДЕЙСТВИЕ 4

DIPTD

Отверните оба болта (12), снимите шайбы
(13)

и фиксирующую пластину (14). Снимите

регулировочные шайбы (15) и внешний
верхний изнашиваемый вкладыш (10).
Оставьте распорные втулки на месте.
ДЕЙСТВИЕ 5

DIPFB

Сделайте опору для внутренней части (23)
при помощи подходящего цепного стропа и
швеллеров, вставленных через отверстие
установки цилиндра ковша (21) и отверстие
поворотного штифта ковша. Выдвиньте
внутреннюю часть (23) из рукояти (11).

17

18

11

19

20

23

15

12

13

14

10

22

21

23

11
