Обслуживание/Регулировки

244

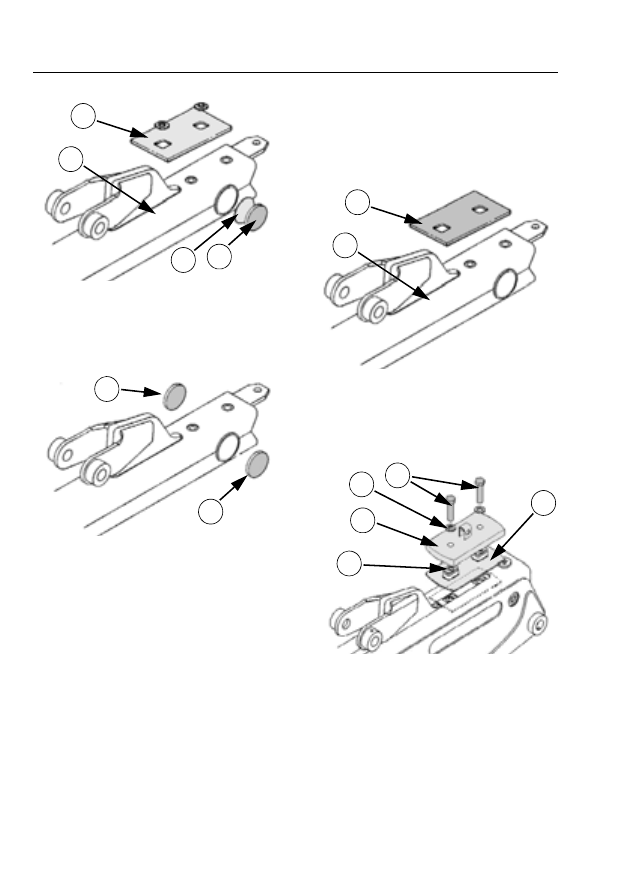

ДЕЙСТВИЕ 6

DIPIB

Снимите оба боковых изнашиваемых
вкладыша (24), регулировочные шайбы (25)
и верхний внутренний изнашиваемый
вкладыш с внутренней части (23).
ДЕЙСТВИЕ 7

DIPIC

Установите новые изнашиваемые вкладыши
(24) (

без регулировочных шайб) с каждой

стороны внутренней части.
Измерьте общую ширину между внешними
поверхностями изнашиваемых вкладышей, а
именно: Размер A (мм).
Измерьте внутреннюю ширину внешней
части рукояти, а именно:  Размер B(мм).
Требуемая толщина регулировочных шайб =

Разм. B - Разм. A - от 0,5 до
1,0

мм

(

от 0,02 до 0,04 дюйма)

Равномерно распределите регулиировочные
шайбы (допускается разница до 1,0 мм
(0,04

дюйма) и установите их под боковые

изнашиваемые вкладыши.

ПРИМЕЧАНИЕ:

Небольшое количество

густой смазки поможет удержать на
месте регулировочные шайбы и
изнашиваемые вкладыши во время их
монтажа.
ДЕЙСТВИЕ 8

DIPIA

Установите новый внутренний верхний
изнашиваемый вкладыш (26) на внутреннюю
часть (23).
Установите внутреннюю часть на рукояти.
ДЕЙСТВИЕ 9

DIPTD

Установите новый внешний верхний
изнашиваеый вкладыш (10), распорные
втулки, регулировочные шайбы (15)
(

регулировочные шайбы толщиной 3 мм,

устанавливаемые на распорные втулки),
фиксирующую пластину (14), шайбы (13) и
болты (12).

ПРИМЕЧАНИЕ:

Регулировка этих

изнашиваемых вкладышей выполняется на
полностью собранной рукояти.
Продолжение в следующем действии.

25 24

26

23

24

24

26

23

15

12

13

14

10

Обслуживание/Регулировки

245

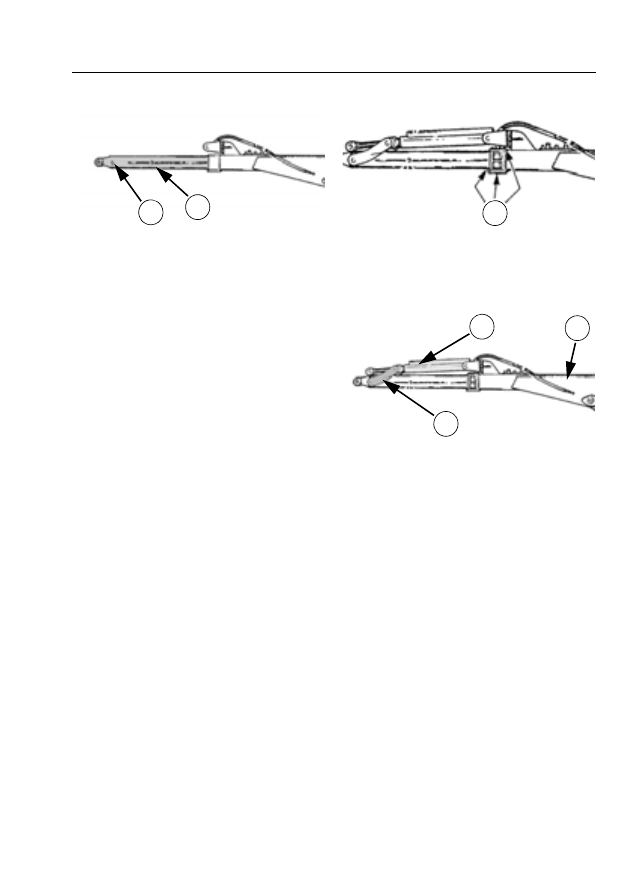

ДЕЙСТВИЕ 10

DIPFB

Совместите и установите установочный
штифт (20) через внутреннюю часть и
цилиндр выдвижения и затем закрепите его
стопорными кольцами.

ДЕЙСТВИЕ 11

DIPF

Установите верхние, нижние и боковые
изнашиваемые вкладыши (19) на конце
рукояти.

DIPFA

Установите ковш, сочленение ковша (17) и
цилиндр ковша (18) на рукояти (11).

ПРИМЕЧАНИЕ:

Теперь необходимо

проверить регулировку изнашиваемых
вкладышей верхнего хвостовика, см.
"

Проверка и регулировка изнашиваемых

вкладышей верхнего хвостовика", стр. 242.

20

23

19

17

18

11

Обслуживание/Регулировки

246

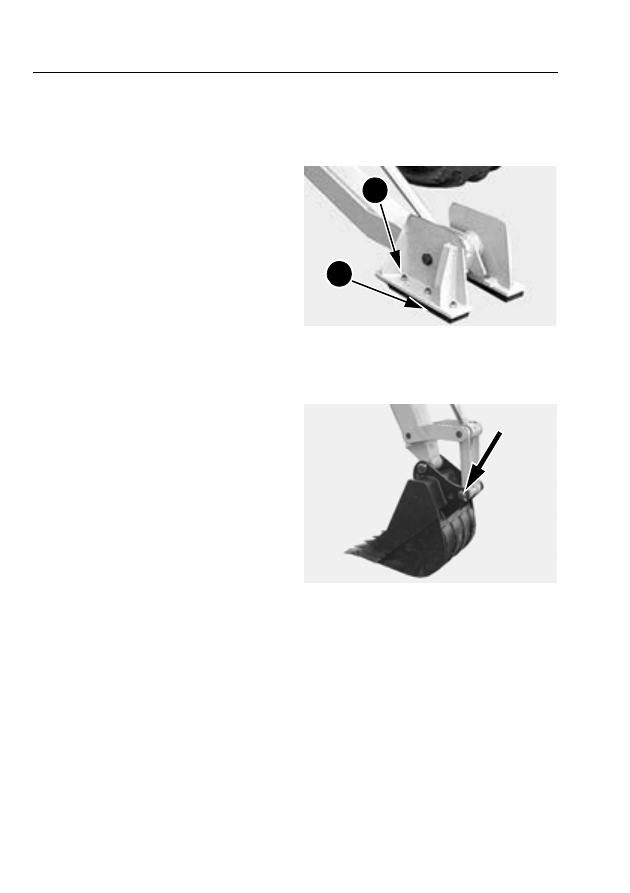

Замена подушки выносной опоры (дополнительное

оборудование) (только версия с установкой

обратной лопаты по центру (осевая))

ДЕЙСТВИЕ 1
Установите погрузчик на ровной твердой
поверхности, выключите двигатель,
включите стояночный тормоз и вытащите
ключ зажигания.

ДЕЙСТВИЕ 2

CK98N003

Отверните 3 болта (1) и снимите подушку (2).

Замена ковша обратной лопаты

Снятие

ДЕЙСТВИЕ 1
Установите погрузчик на ровной
поверхности.
ДЕЙСТВИЕ 2
Опустите выносные опоры так, чтобы задние
колеса были на небольшом расстоянии от
земли.
ДЕЙСТВИЕ 3
Ровно опустите ковш погрузчика на землю.
ДЕЙСТВИЕ 4
Выключите двигатель, включите стояночный
тормоз и вытащите ключ зажигания.

ДЕЙСТВИЕ 5

CD98F048

Снимите стопорный штифт, шайбу и штифт
соединительной тяги/поворотного шарнира
ковша.
ДЕЙСТВИЕ 6
Запустите двигатель.
ДЕЙСТВИЕ 7
Втяните шток цилиндра ковша.
ДЕЙСТВИЕ 8
Задействуйте органы управления навесным
оборудованием так, чтобы штифт
поворотного шарнира рукояти/ковша не
находился под нагрузкой рукояти.
ДЕЙСТВИЕ 9
Выключите двигатель, включите стояночный
тормоз и вытащите ключ зажигания.

2

1

Обслуживание/Регулировки

247

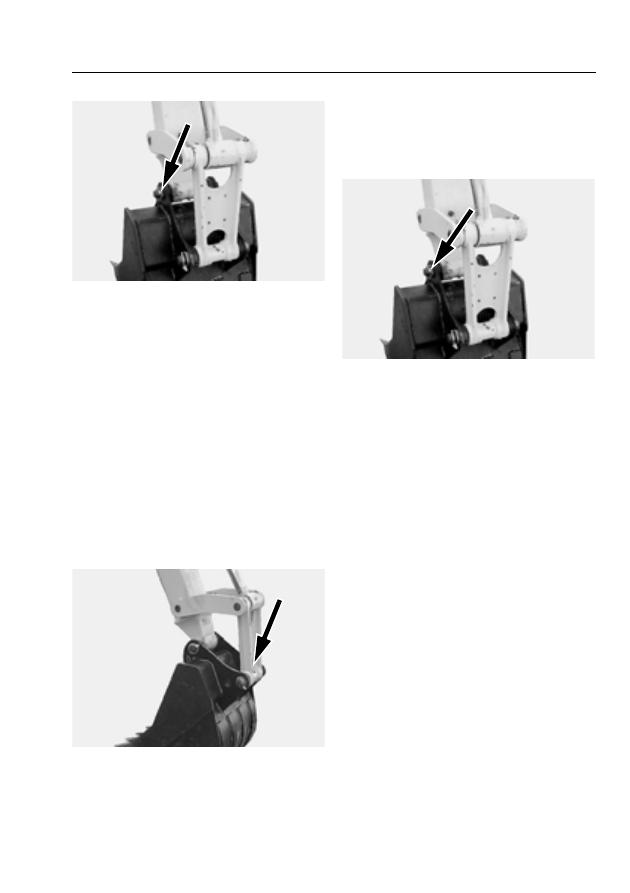

ДЕЙСТВИЕ 10

CD98F049

Снимите стопорный штифт, шайбу и
соединительный штифт поворотного
шарнира рукояти/ковша.
ДЕЙСТВИЕ 11
Запустите двигатель.
ДЕЙСТВИЕ 12
Управляйте навесным обрудованием таким
образом, чтобы отсоединить рукоять от
ковша.

Установка

ДЕЙСТВИЕ 1
Запустите двигатель.
ДЕЙСТВИЕ 2
Выдвиньте шток цилиндра ковша так, чтобы
ввести соединительную тягу в ее корпус.
ДЕЙСТВИЕ 3

CD98F048

Установите штифт поворотного шарнира
соединительной тяги/ковша, шайбу и
стопорный штифт.

ДЕЙСТВИЕ 4
Немного поднимите навесное оборудование
и затем используйте органы управления
ковша и рукояти для ввода проушин рукояти
в проушины ковша.
ДЕЙСТВИЕ 5

CD98F049

Установите соединительный штифт
поворотного шарнира рукояти/ковша, шайбу
и стопорный штифт.
