Обслуживание/Регулировки

252

Электрическая система

253

Электрическая система

Предохранители и реле

DSC05519

CK98F033

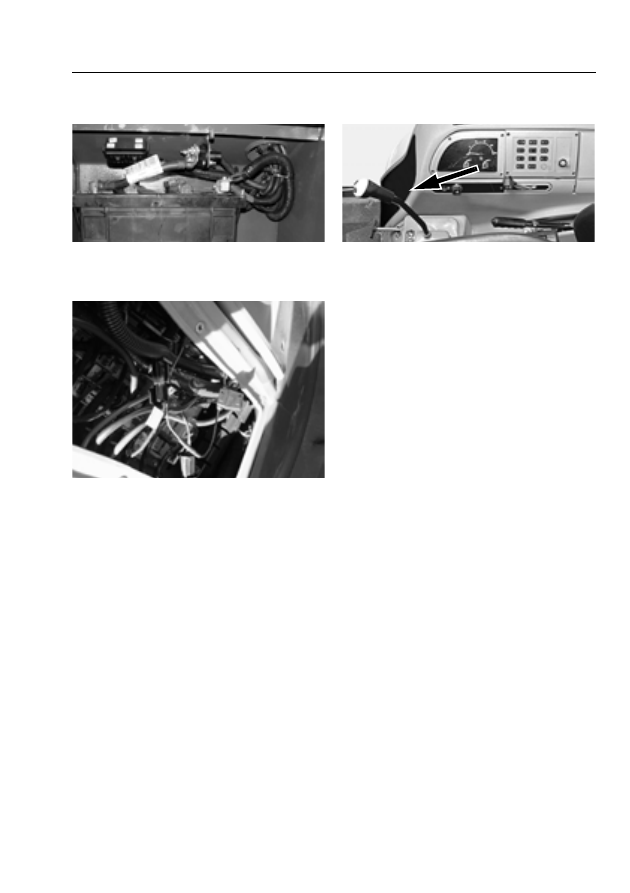

Главный блок предохранителей расположен рядом с аккумулятором, и дополнительный
блок предохранителей/реле расположен перед боковой консолью. Для доступа к
предохранителям и реле снимите крышку.

TV051145

Предохранитель сервоуправления (если
имеется) располагается под крышкой блока
дополнительных предохранителей/реле.

ВНИМАНИЕ:

Перед заменой предохранителей вытащите главный ключ отключения

аккумулятора (дополнительно).

ВНИМАНИЕ:

Никогда не меняйте предохранитель на другой с другим током.

Электрическая система

254

Плата предохранителей и реле

FRB SCHEMATIC

Электрическая система

255

Реле

1.

Фары - Дальний свет

2.

Фары - Ближний свет

3.

Габариты/Освещение номерного знака/
Освещение отсека инструментов

4.

Тормозные сигналы.

5.

Включение сигналов аварийной
остановки.

6.

Включение индикатора/индикатора
опасности.

7.

Передний стеклоочиститель.

8.

Задний стеклоочиститель.

9.

Передний омыватель.

10.

Задний омыватель.

11.

Передний/Задний звуковой сигнал

12.

Блок мигания индикаторов.

13.

Переднее рабочее освещение.

14.

Заднее рабочее освещение.

15.

Проблесковый маячок.

16.

Реле включения плавающего режима.

17.

Зажим (Соленоиды управления
движением на TX760B с осевым
расположением кабины с защитой при
переворачивании).

18.

Быстрое крепление рукояти.

19.

Возврат к земляным работам.

20.

Разгрузка.

21.

Быстрое крепление погрузчика.

22.

Соленоиды управления движением
(

Кроме TX760B с осевым

расположением кабины с защитой при
переворачивании).

23.

Коробка передач - Вперед.

24.

Коробка передач - Назад.

25.

Выключатель привода на 4 колеса.

26.

Разрыв шланга.

27.

Коробка передач - нейтральное
положение.

28.

Реле зажигания (70A).

29.

Реле стартера.

Предохранители

1.

Фары — Дальний — Левый .......... 7,5 А

2.

Фары — Дальний — Правый ........ 7,5 А

3.

Фары — Ближний — Левый .......... 7,5 А

4.

Фары — Ближний — Правый ........ 7,5 А

5.

Габариты - Левые/Номерной знак ... 3 А

6.

Габариты - Правые ........................... 3 А

7.

Индикаторы ....................................... 5 А

8.

Опасность ....................................... 10 А

9.

Рабочее освещение - Переднее .... 15 А

10.

Рабочее освещение - Переднее .... 15 А

11.

Рабочее освещение - Заднее ........ 15 А

12.

Рабочее освещение - Заднее ........ 15 А

13.

Проблесковый маячок .................... 15 А

14.

Тормозной сигнал - Левый ............... 3 А

15.

Тормозной сигнал - Правый ............. 3 А

16.

Освещение ящика для
инструментов .................................... 3 А

17.

Блокирование дифференциала/привод
на 4 колеса 75 А

18.

Захват/Быстрое крепление рукояти/
быстрое крепление погрузчика
(

управление движением на TX760B с

осевым расположением кабины с
защитой при переворачивании) .... 7,5 А

19.

Клапан возврата к земляным
работам/выгрузки ........................... 7,5 А

20.

Стеклоочистители/Омыватели ...... 15 А

21.

Освещение кабины/радио ............ 7,5 А

22.

Передний/Задний звуковой сигнал 10 А

23.

Соленоиды управления движением
(

Кроме TX760B с осевым

расположением кабины с защитой при
переворачивании)............................ 10 А

24.

Коробка передач - Вперед/Назад .... 5 А

25.

Топливный электромагнитный клапан/
клапан обогащения топливом ...... 7,5 А

26.

Коробка передач — только
с переключением передачи при
включенном сцеплении Carraro...... 10 А

27.

Выключатель кондиционирования
воздуха ........................................... 7,5 A

28.

Прикуриватель ................................ 15 А

29.

Отопитель ....................................... 25 A

30.

Блок выклю ...................... чателя и блок
зажигания - Зажигание ................... 10 А

31.

Блок выключателя и блок зажигания -
Аккумулятор ....................................... 3 А

32.

Обмотки реле аккумулятора ............ 5 A

33.

Обмотки реле зажигания .................. 5 А

34.

Переключение передачи при
включенном сцеплении ................. 7,5 А

35.

Воздушное сиденье......................... 15 A

36.

Питание зажигания (запасной) ...... 10 А
