Электрическая система

256

Основной блок предохранителей

1.

Генератор ......................................125 А

2.

Кабина (Зажигание) ........................80 А

3.

Кабина (Аккумулятор) .....................80 А

4.

Питание зажигания (термостат) .....20 А

5.

Реле и электромагнитный клапан
стартера ...........................................40 А

Линейные предохранители

1.

Сервоуправление.............................10 А

Электрическая система

257

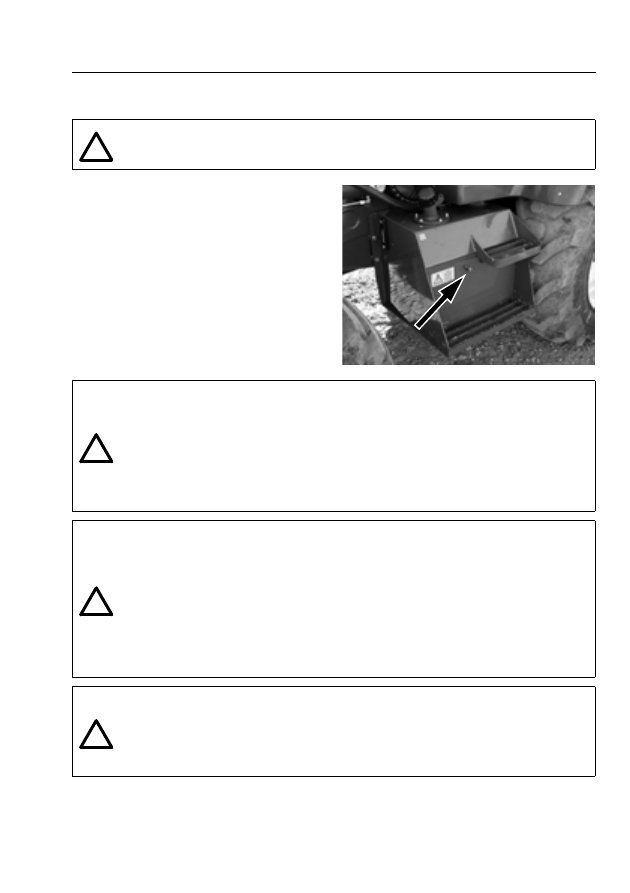

Аккумулятор

Доступ к аккумулятору

Отсоедините фиксирующую защелку и
сдвиньте вниз крышку.

ПРИМЕЧАНИЕ:

Этот аккумулятор не

требует добавления дистиллированной
воды.

DSC04792

ПРЕДУПРЕЖДЕНИЕ:

Вытащите главный ключ отключения аккумулятора

(

отключено) перед выполнением какого-либо обслуживания электрической

системы.

!

ПРЕДУПРЕЖДЕНИЕ:

Электролит аккумулятора может привести к

серьезным ожогам. Аккумулятор содержит серную кислоту. Избегайте любого
контакта с кожей, глазами или одеждой.
Действия в случае контакта:
ВНЕШНИЙ КОНТАКТ:Промойте водой.
ВНУТРЕННИЙ КОНТАКТ:Выпейте большое количество воды или молока. Затем

выпейте раствор марганцовки, взбитый яичный белок или
растительного масла. Немедленно обратитесь к врачу.

ГЛАЗА:Промойте водой в течение 15 минут и немедленно обратитесь к врачу.

ПРЕДУПРЕЖДЕНИЕ:

Искра или пламя могут привести к взрыву водорода в

аккумуляторе. Для предотвращения риска взрыва соблюдайте следующие
инструкции:
-

Вытащите главный ключ отключения аккумулятора (отключено).

-

При отсоединении проводов аккумулятора сначала отключайте минусовой (-)
кабель.

-

При подсоединении проводов аккумулятора всегда подключайте последним
минусовой (-) кабель.

-

Никогда не закорачивайте клеммы аккумулятора металлическими
предметами.

-

Не выполняйте сварку, не точите и не курите рядом с аккумулятором.

ПРЕДУПРЕЖДЕНИЕ:

Аккумулятор выделяет взрывоопасные газы. Любые

источники пламени, искр или заженные сигареты должны находиться на
расстоянии от аккумулятора. При зарядке аккумулятора или его использовании
в закрытом пространстве всегда обеспечивайте хорошую вентиляцию. При
работе в непосредственной близости от аккумулятора всегда используйте
средства защиты глаз.

!

!

!

Электрическая система

258

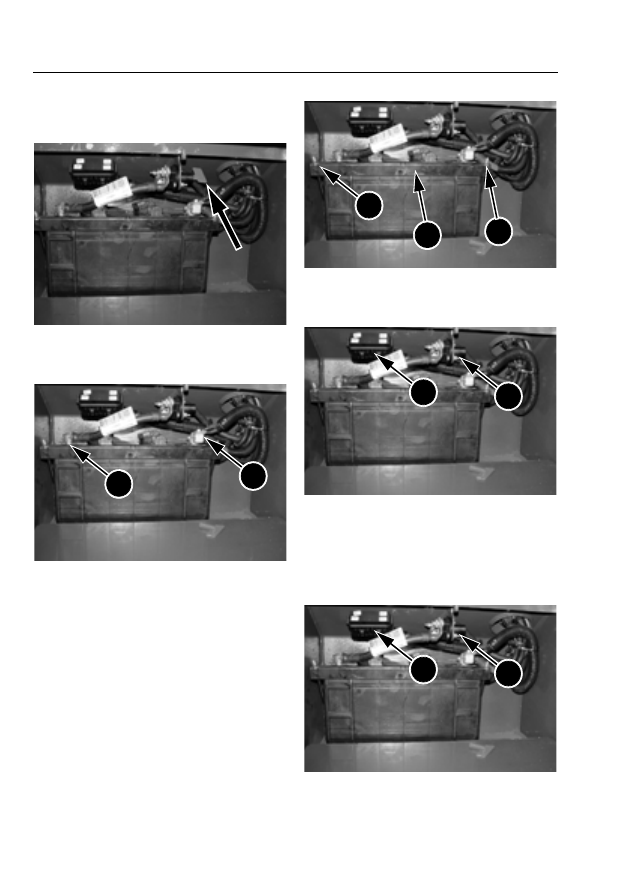

Замена одного

аккумулятора

ДЕЙСТВИЕ 1

DSC05519

Вытащите главный ключ отключения
аккумулятора (дополнительно).
ДЕЙСТВИЕ 2

DSC05519

Отсоедините кабель массы аккумулятора
(1),

затем отключите плюсовой кабель

аккумулятора (2).

ВНИМАНИЕ:

Всегда первым отключайте

кабель массы аккумулятора.

ДЕЙСТВИЕ 3

DSC05519

Снимите стопорные гайки (1) и
фиксирующую штангу (2).
ДЕЙСТВИЕ 4

DSC05519

Отсоедините жгут проводов (1) и разместите
его на одной стороне. Отсоедините блок
предоханителя (2) и снимите аккумулятор.
ДЕЙСТВИЕ 5
Установите новый аккумулятор.
ДЕЙСТВИЕ 6

DSC05519

Установите блок предохранителя (2).
Подсоедините жгут проводов (1).

1

2

1

1

2

1

2

1

2

Электрическая система

259

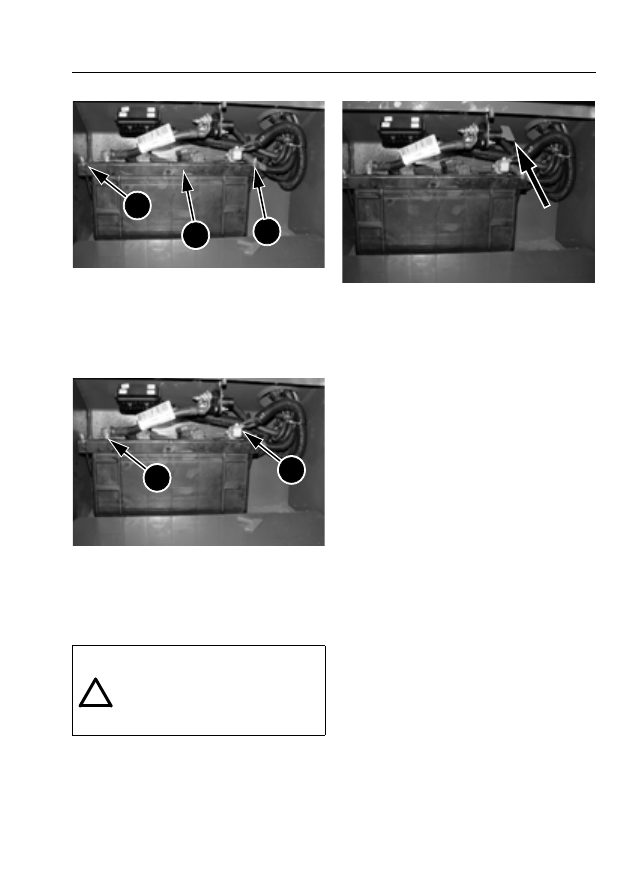

ДЕЙСТВИЕ 7

DSC05519

Установите фиксирующую штангу (2) и
стопорные гайки (1).
ДЕЙСТВИЕ 8
Почистите кабели и соединительные
клеммы и нанесите на них смазку.
ДЕЙСТВИЕ 9

DSC05519

Подсоедините плюсовой кабель
аккумулятора (1), затем подсоедините
кабель массы аккумулятора (2).

ВНИМАНИЕ:

Всегда последним

подключайте кабель массы аккумулятора.

ДЕЙСТВИЕ 10

DSC05519

Установите главный ключ отключения
аккумулятора (дополнительно).

ПРЕДУПРЕЖДЕНИЕ:

Никогда не

меняйте местами клеммы
аккумулятора. Подключайте
плюсовой кабель к плюсовой
клемме (+) и минусовой кабель к
минусовой клемме (-).

1

1

2

2

1

!
