Самосвал Terex ТА 25, ТА 27, ТА 30. Руководство - часть 7

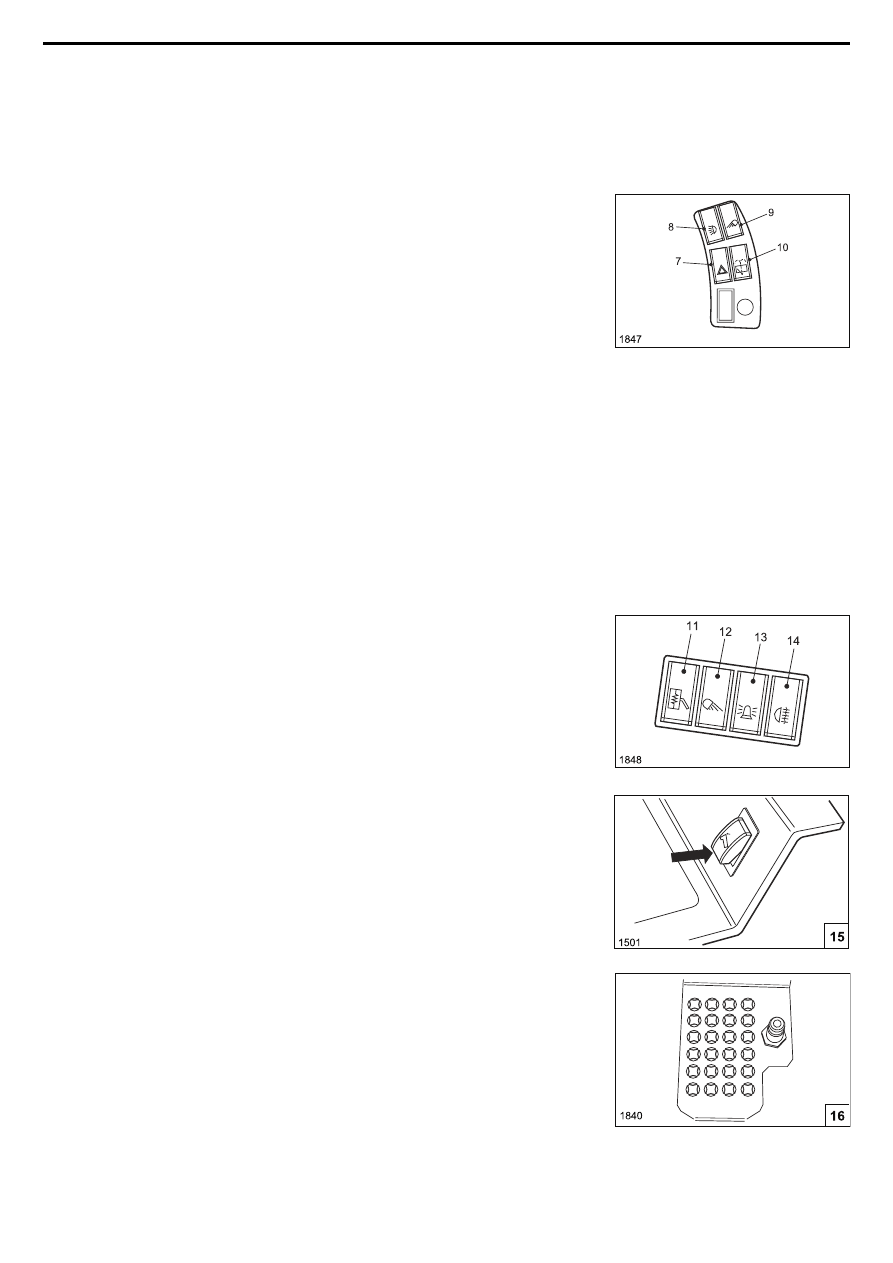

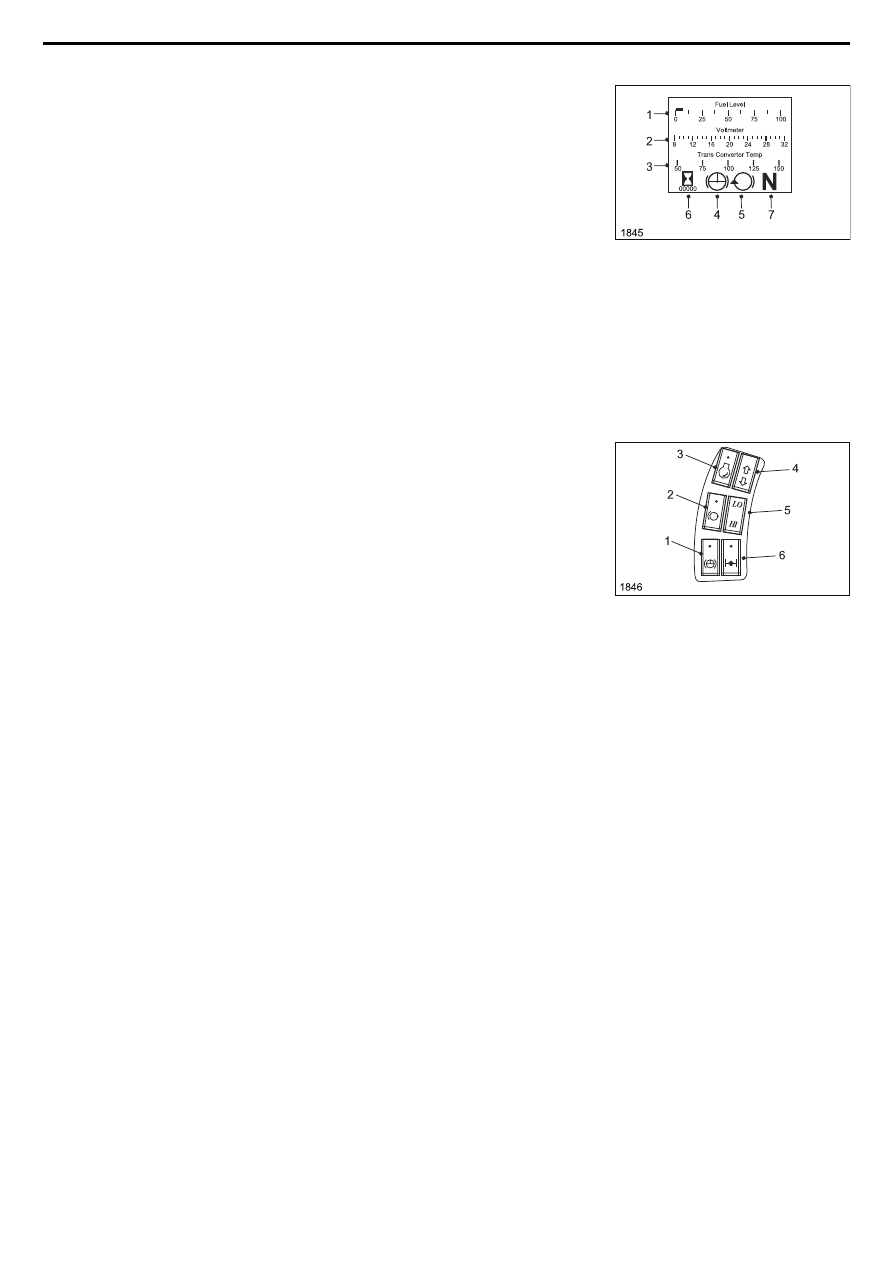

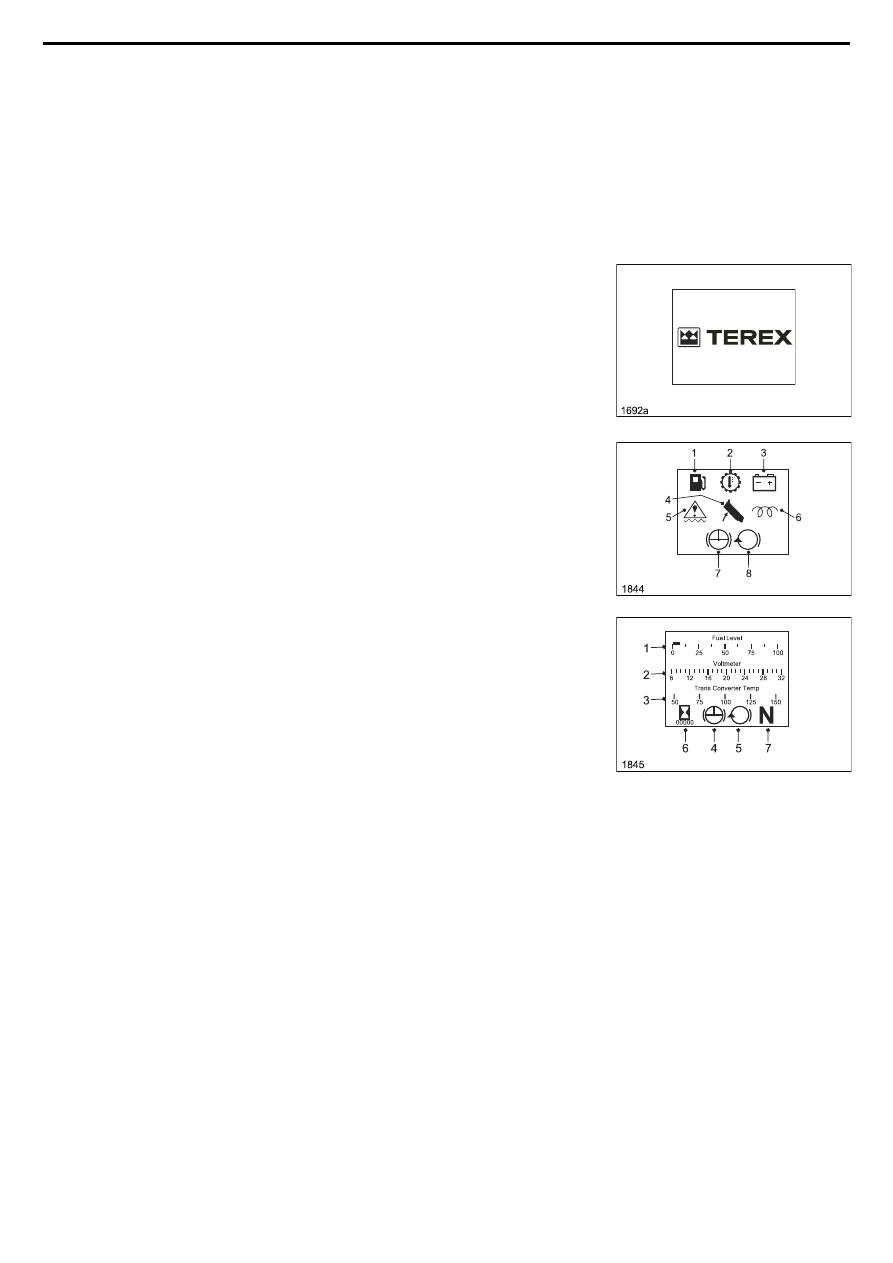

Органы управления и контрольно-измерительные приборы 3-7 Контрольно-измерительные приборы Панель приборов 1. Указатель температуры охлаждающей жидкости двигателя — после прогрева двигателя стрелка этого указателя должна оставаться в зеленой зоне. Если стрелка переходит в красную зону, остановите двигатель и выясните причину перегрева. 2. Спидометр — показывает скорость движения в км/ч (серая шкала) и милях в час (белая шкала). Цифровой одометр находится в середине нижней части спидометра, он представляет собой цифровой двустрочный жидкокристаллический дисплей. В верхней строке (7 разрядов) отображается общий пробег в милях. В нижней строке (4 разряда) — суточный пробег. Счетчик суточного пробега можно сбросить, нажав специальную кнопку примерно на 1 секунду. Показания этого счетчика можно использовать для учета работы. 3. Тахометр — приводится от ЭБУ двигателя, указывает частоту вращения коленчатого вала двигателя в оборотах в минуту. Стрелка указывает изменение оборотов двигателя. Нахождение стрелки тахометра в красной зоне шкалы не допускается. 4. Указатель температуры масла в коробке передач — указывает температуру масла в картере коробки передач. При нормальной работе стрелка этого указателя должна находиться в зеленой зоне. Если стрелка переходит в красную зону, остановите автомобиль и выясните причину перегрева. 5. Дисплей — черно-белый жидкокристаллический дисплей. Находится в центре приборной панели. Является основным средством контроля на панели приборов. На дисплей выводится ряд многоуровневых окон, переход между которыми осуществляется нажатием кнопки сброса (8). В этих окнах выводится сохраненная информация о работе основных систем автомобиля на основании входных сигналов, поступающих от различных датчиков. 6. Кнопка яркости — при нажатии увеличивается либо уменьшается яркость подсветки приборов. 7. Не используется (вместо кнопки установлена заглушка). |
