Органы управления и контрольно-измерительные приборы

3-3

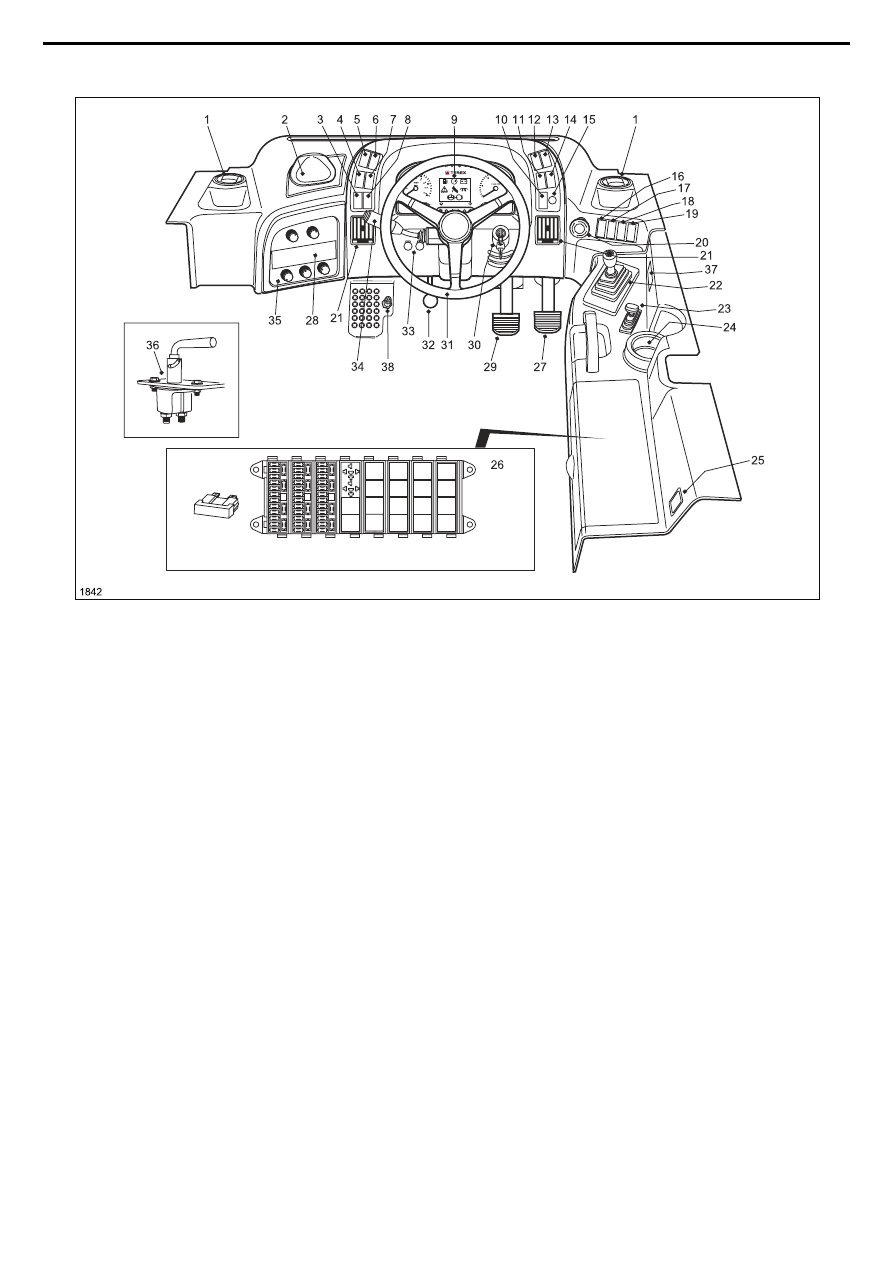

ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

1.  Дефлектор для осушения бокового окна.
2.  Вещевой карман.
3.  Переключатель запроса на включение

ретардера.

4.  Переключатель запроса на включение

моторного тормоза.

5.  Переключатель диагностики двигателя.
6.  Колесико диагностики двигателя.
7.

Переключатель усилия моторного
тормоза.

8.  Переключатель запроса на включение

блокировки дифференциала в коробке
передач.

9.  Дисплей.
10.  Не используется.
11.  Выключатель аварийной сигнализации.
12.  Выключатель дальнего света фар.
13.  Выключатель передних прожекторов.
14.  Выключатель очистителя / омывателя

заднего стекла.

15.  Не используется.
16.  Выключатель обогрева зеркал заднего

вида.

17.  Выключатель задних прожекторов.
18.  Выключатель проблескового маячка.
19.  Выключатель заднего противотуманного

фонаря.

20.  Рычаг стояночного / аварийного тормоза.
21.  Выключатель вентилятора отопителя.
22.  Селектор коробки передач.
23.  Рычаг подъема / опускания кузова.
24.  Держатель стаканов.
25.  Клавиша аварийного опускания кузова.
26.  Блок предохранителей.
27.  Педаль акселератора.
28.  Гнездо для магнитолы.
29.  Педаль рабочего тормоза.
30.  Замок зажигания.
31.  Рулевое колесо.
32.  Фиксатор регулируемого рулевого колеса.
33.  Розетки на 12 / 24 В.
34.  Выключатель ближнего света фар,

указателей поворотов, стеклоочистителя /
стеклоомывателя, звукового сигнала.

35.  Выключатели отопителя, кондиционера и

магнитолы.

36.  Главный выключатель аккумуляторных

батарей.

37.  Дисплей коробки передач ZF.
38.  Переключатель запроса на включение

блокировки межколесных дифференциалов.

3-4

Органы управления и контрольно-измерительные приборы

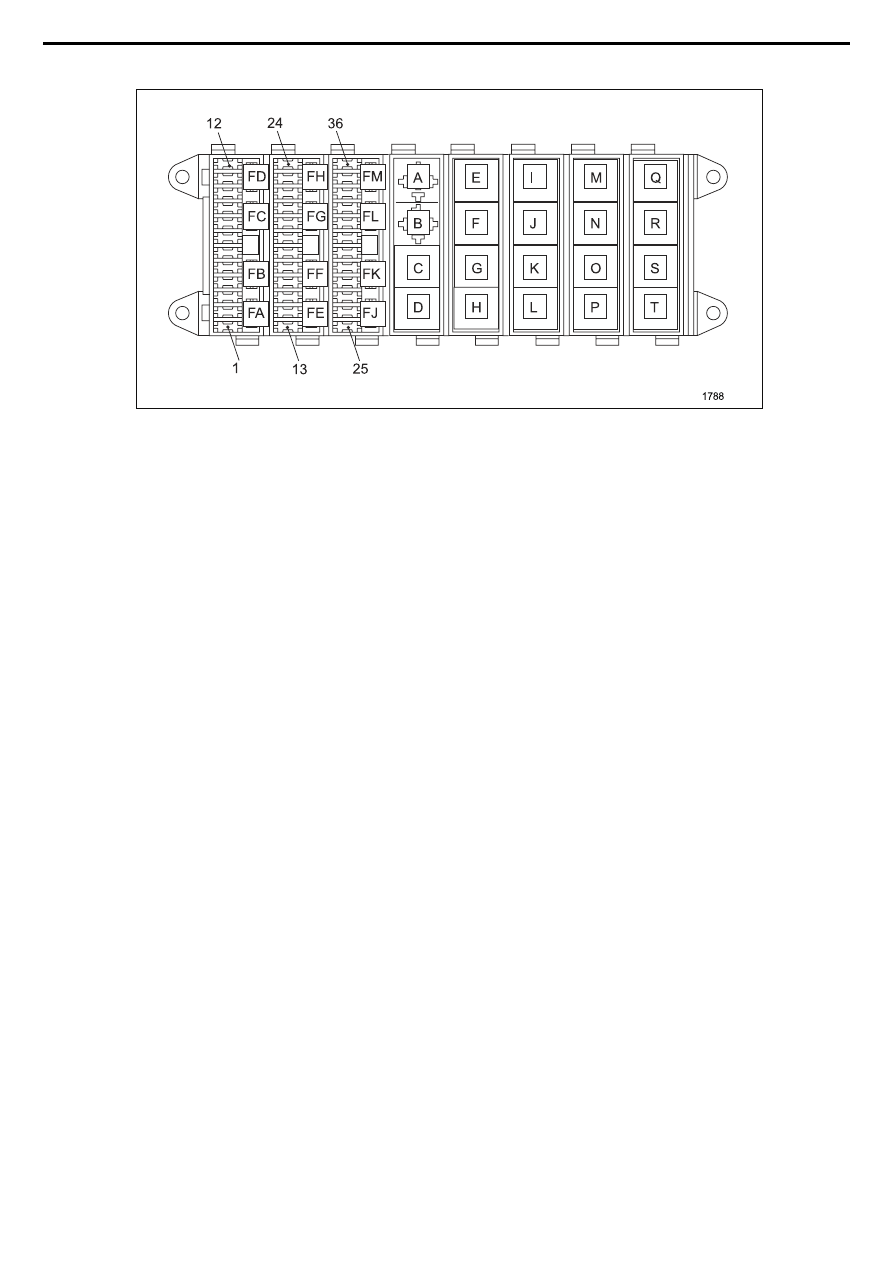

БЛОК РЕЛЕ И ПРЕДОХРАНИТЕЛЕЙ

1.  Оборудование, включаемое

при включении зажигания

20 А

2.  Замок зажигания

15 А

3.  Аварийная сигнализация

7,5 А

4.  Задний стеклоочиститель / омыватель  10 А

5.  Звуковой сигнал и передний

стеклоочиститель / омыватель

10 А

6.  Компрессор пневматической

подвески сиденья

10 А

7.

Ближний свет фар

10 А

8.  Дальний свет фар

10 А

9.  Доводчик мотора переднего

стеклоочистителя

7,5 А

10.  Батарея блока управления

коробкой передач

7,5 А

11.  Зажигание блока управления

коробкой передач

7,5 А

12.  Сигнализация / фонари заднего хода

7,5 А

13.  Зажигание контроллера ТОС8

30 А

14.  Фонарь освещения кабины

5 А

15.  Указатели поворотов

5 А

16.  Аварийный / стояночный тормоз

3 А

17.  Блок приборов / зажигание

центрального процессора

7,5 А

18.  Подогрев зеркал

15 А

19.  Реле, включающиеся

при включении зажигания

3 А

20.  Батарея рабочей розетки на 24 В

15 А

21.  Система пуска двигателя только

на нейтральной передаче

3 А

22.  Насос переднего стеклоомывателя

3 А

23.  Насос заднего стеклоомывателя

3 А

24.  Звуковые сигналы

10 А

25.  Оборудование, включаемое

при включении зажигания

30 А

26.  Кондиционер / отопитель

15 А

27.  Камера и монитор заднего обзора

10 А

28.  Передние прожекторы

15 А

29.  Задние прожекторы

15 А

30.  Проблесковый маячок

5 А

31.  Зажигание ЭБУ двигателя

5 А

32.  Батарея ЭБУ двигателя

10 А

33.  Концевой выключатель

10 А

34.  Питание реле звукового сигнала

3 А

35.  Датчик положения педали тормоза

5 А

36.  Батарея розетки 12 В

15 А

FL.  Блок приборов / батарея

центрального процессора

10 А

FM. Электромотор подъема капота

15 А





А.  Не используется

В.  Не используется

С.  Звуковой сигнал (подъем кузова)

К58

D.  Звуковой сигнал (1-я/задняя передача)  К57

Е.  Кондиционер / отопитель /

зажигание ЭБУ гидравлики

К23

F.  Стеклоочиститель / зажигание

К23

G.  Звуковые сигналы

К34

Н.  Фары

К15

I.

Сигнализация / огни заднего хода

К17

J.  Система пуска двигателя только

на нейтральной передаче

К14

К.  Не используется

L.  Не используется

М.  Стоп-сигналы

К50

N.  Зажигание ЭБУ двигателя.

К23

О.  Муфта компрессора кондиционера

К5

Р.  Блок указателей поворотов

К4

Q.  Моторный тормоз

К32

R.  Концевой выключатель привода кузова  К27

S.  Блокировка дифференциала

К27

Т.  Магнитола

К23

Органы управления и контрольно-измерительные приборы

3-5

ОСНОВНЫЕ СВЕДЕНИЯ

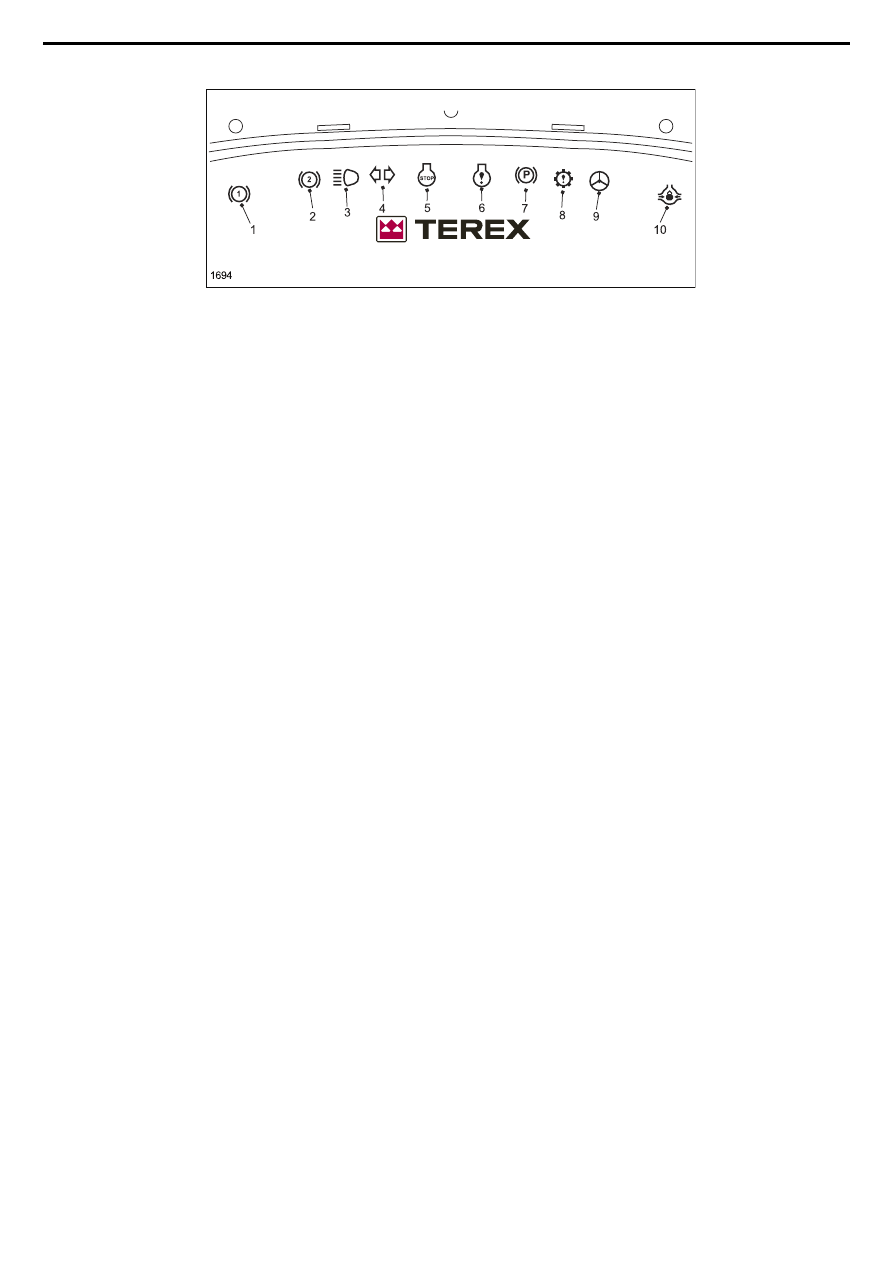

Панель приборов – контрольные лампы

Контрольные лампы

1.  Давление в энергоаккумуляторе переднего тормозного

контура (красная) — включение этой лампы говорит о низком

давлении в энергоаккумуляторе переднего тормозного контура.

Одновременно с лампой включается зуммер. Если загорается эта

лампа, необходимо остановить автомобиль и выяснить причину.

2.  Давление в энергоаккумуляторе заднего тормозного контура

(красная) — включение этой лампы говорит о низком давлении в

энергоаккумуляторе заднего тормозного контура. Одновременно с

лампой включается зуммер. Если загорается эта лампа, необходимо

остановить автомобиль и выяснить причину.

3.  Дальний свет фар (синяя) — загорается при включении дальнего

света фар.

4.  Указатели поворота (зеленая) — мигает при включении

указателей поворота.

5.  Лампа «Остановите двигатель» (красная) — включение лампы

«Остановите двигатель» означает, что компьютер обнаружил

серьезную неисправность двигателя, требующую немедленного

внимания. Во избежание серьезных повреждений водитель обязан

остановить двигатель. В режиме диагностики эта лампа используется

для индикации активных кодов неисправностей.

6.  Лампа «Проверьте двигатель» (оранжевая) — включение

лампы «Проверьте двигатель» означает, что компьютер обнаружил

неисправность двигателя. Неисправность следует выявить и

устранить при первой возможности. В режиме диагностики эта лампа

используется для индикации неактивных кодов неисправностей.

7.  Стояночный тормоз (зеленая) — загорается при постановке

автомобиля на стояночный тормоз.

8.  Лампа «Проверьте коробку передач» (оранжевая) — включение

лампы «Проверьте коробку передач» означает, что компьютер

обнаружил неисправность коробки передач. Неисправность следует

выявить и устранить при первой возможности.

9.  Неисправность рулевого управления (красная) — включение

этой лампы означает неисправность гидравлики рулевого управления.

Лампа загорается при включении зажигания и должна гаснуть после

запуска двигателя. Если лампа продолжает гореть, остановите

машину и выясните причину.

10.  Блокировка дифференциала (оранжевая) — горит, если

дифференциал в коробке передач заблокирован.

3-6

Органы управления и контрольно-измерительные приборы

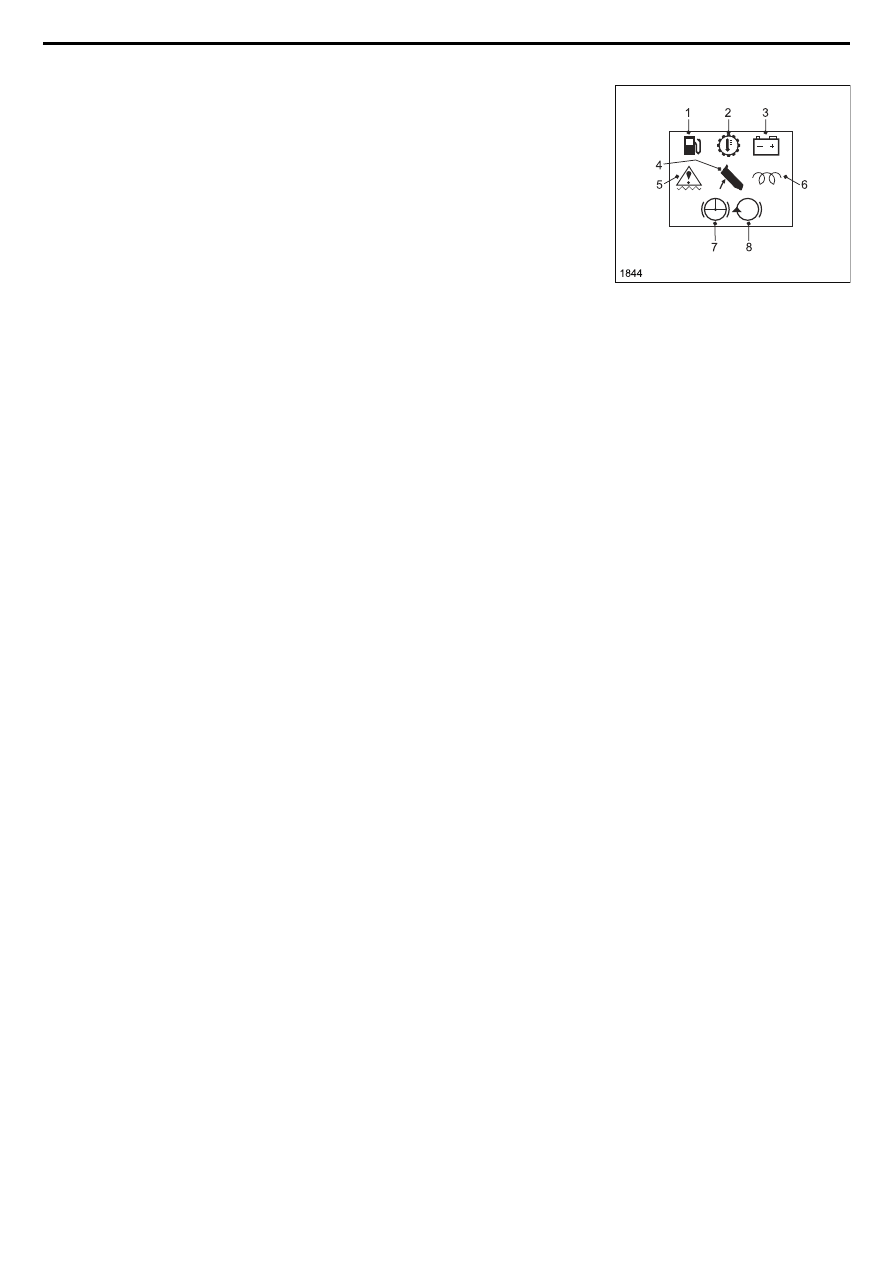

Предупреждающие символы

Примечание: на рисунке показаны все предупреждающие символы,

которые могут высвечиваться на дисплее.

1.  Низкий уровень топлива — указывает на малый остаток топлива

в баке и необходимость скорой заправки.

2.  Высокая температура масла в коробке передач — указывает,

что температура масла в коробке передач достигла критического

уровня, превысив допустимые рабочие пределы. Необходимо

выяснить причину перегрева.

3.  Зарядка аккумулятора — говорит о перезарядке либо

недозаряде аккумуляторных батарей или низком напряжении батарей.

4.  Кузов поднят — указывает, что кузов поднят (не лежит на раме).

Пока горит эта лампа, включение повышающих передач в коробке

невозможно.

5.  Контроль технического обслуживания двигателя — извещает о

необходимости очередной замены моторного масла.

6.  Подождите запускать двигатель — требование к водителю НЕ

запускать двигатель до выключения данной лампы.

7.  Трансмиссионный ретардер — указывает, что ретардер включен в

соответствии с запросом. Горит все время, пока включен ретардер.

8.  Моторный тормоз — указывает, что моторный тормоз включен в

соответствии с запросом. Горит все время, пока включен моторный

тормоз. (В НАСТОЯЩЕЕ ВРЕМЯ НЕ ИСПОЛЬЗУЕТСЯ).

Дисплей

предупреждающих символов
