TATRA T815. Проверка настройки гидравлических упоров рулевого управления

1. Проверить уровень масла в двух баках гидравлических контуров сервоуправления.









2. Приподнять колеса передних управляемых осей так, чтобы осталось соприкосновение с полом.



3. Настроить гидравлические упоры 1-го контура:

   • отвинтить пробку I, установить манометр с диапазоном мин. 20 МПа (S93 0588)

   • завести двигатель,

   • на задний механический упор положить прокладку толщиной от 2 до 4 мм и

     повернуть руль направо вплоть до упора,

   • в этом положении придерживать руль с силой приблизительно 100 Н,

   • медленно отвинтить регулировочный винт IB прямо до положения, когда давление в системе повысится,

   • в тот самый момент завинтить винт IB на один поворот назад (давление понизится),

   • обеспечить регулировочный винт гайкой,

   • на передний механический упор положить прокладку толщиной от 2 до 4 мм и повернуть руль налево вплоть до упора,

   • в этом положении придерживать руль с силой приблизительно 100 Н,

   • медленно отвинтить регулировочный винт IА до положения, когда давление в системе повысится,

   • в тот самый момент завинтить винт IА на один поворот назад (давление понизится).

   Примечание:

   Регулировочный винт IА не обеспечен стопорной гайкой.











   Рис. 10.40 Контрольное соединение




4. Проверить настройку упоров 1-го контура. При поворачивании руля до углов поворота давление в системе увеличивается в зависимости от сопротивления по отношению вращения управляемых колес. На расстоянии 2 до 4 мм перед достижением механического упора при правильной работе гидравлических упоров давление понизится - при достаточном сопротивлении (зависит от подъема передних управляемых осей) между рычагом управления и механическим упором оно останется выше этого расстояния. Остановить двигатель. Снять манометр и установить пробку I на контрольное соединение.

5. Настроить гидравлические упоры 2-го контура:

   • обеспечить автомобиль против движения в двух направлениях с помощью подкладочных клиньев,

   • приподнять одну из полуосей оси 3 или 4, таким образом, чтобы колесо могло вращаться,

   • выключить тормоз автомобиля - к тормозной системе подсоединить вспомогательный источник сжатого воздуха или выключить аварийный пружинный тормозной цилиндр приподнятой полуоси,

   • отвинтить пробку II, установить манометр с диапазоном min. 20 МПа (S93 0588),

   • завести двигатель,

   • на задний механический упор положить прокладку толщиной от 2 до 4 мм и повернуть руль направо вплоть до упора,

   • в этом положении придерживать руль с силой приблизительно 100 N,

   • вращать колесо приподнятой полуоси и в то время медленно отвинтить регулировочный винт IIB

     прямо до положения, когда давление в системе повысится,

   • в тот самый момент завинтить винт ІIB на 1/2 оборота назад (давление понизится),

   • обеспечить регулировочный винт гайкой,

   • на передний механический упор положить прокладку толщиной от 2 до 4 мм и повернуть руль налево вплоть до упора,

   • в этом положении придерживать руль с силой приблизительно 100 N,

   • вращать колесо приподнятой полуоси и в то время медленно отвинтить регулировочный винт ІIА

     прямо до положения, когда давление в системе повысится,

   • в тот самый момент завинтить винт ІIА на 1/2 оборота назад (давление понизится).

   • обеспечить регулировочный винт гайкой.

   Примечание:

   При завинчивании регулировочных винтов IА, IB (1-ый контур) и IIА, IIB (2-ой контур), диапазон наклона рычага управления, понижается, при чем сервоуправление в данной системе усиливается. При отвинчивании, наоборот, диапазон увеличивается.

6. Проверить настройку упоров 2-го контура. При поворачивании руля до углов поворота, давление в системе увеличивается в зависимости от сопротивления по отношению вращения управляемых колес. На расстоянии 2 до 4 мм перед достижением механического упора при правильной работе гидравлических упоров давление понизится - при достаточном сопротивлении (зависит от

   подъема передних управляемых осей) между рычагом управления и механическим упором оно останется выше этого расстояния.

7. Остановить двигатель. Снять манометр и установить пробку ІІ на контрольное соединение. Включить тормоз машины. Отсоединить вспомогательный источник сжатого воздуха от тормозной системы или завинтить отпускной болт в пружинный тормозной цилиндр приподнятой полуоси. Вынуть подкладочные клинья и опустить колесо приподнятой полуоси.

TATRA T815. Снятие и установка тяг управления (с двуплечего рычага к рычагам управления на поворотных цапфах)

а) Причины снятия и установки

1. Повреждение и изнашивание деталей тяг управления, особенно шаровых шарниров.




   б) Технические условия




   1. После снятия и установки тяг управления необходимо проверить и настроить геометрию колес передних осей.

   2. Для снятия тяг управления применять специальные приспособления согласно: (См. Таб. 10.2).




   в) Порядок снятия



   1. Снять чеку 1 корончатой гайки 2, которая закрепляет шаровой шарнир 4 тяги управления на рычаге управления 3.

   2. Отвинтить гайку 2.

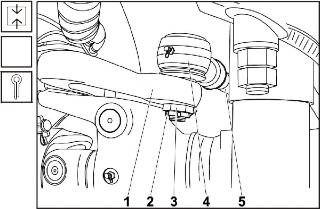

      Рис. 10.41 Присоединение тяги управления к рычагу управления - снятие






   3. Снять чеку 4 корончатой гайки 3, которая закрепляет шаровой шарнир 1 тяги управления на двуплечем рычаге 2.

   4. Отвинтить гайку 3.

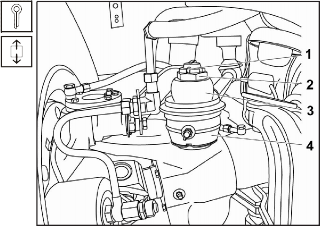

      Рис. 10.42 Присоединение тяги управления к двуплечему рычагу - снятие

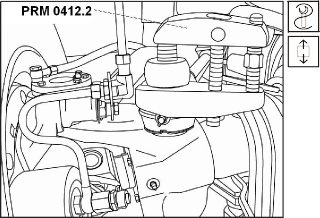

      Рис. 10.43 Использование приспособления PRM 0412.2 для отсоединения шаровых шарниров

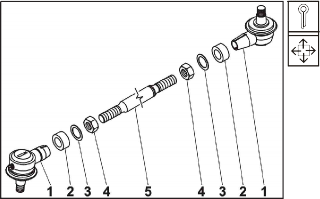

      Рис. 10.44 Тяга управления в сборе -

      разборка




   5. Выдавить конусы шаровых шарниров из отверстий рычага управления и двуплечего рычага с помощью приспособления PRM

      0412.2 и снять тягу управления в сборе.




   6. Отсоединить стопорные шайбы 3 гаек 4.

   7. Освободить гайки 4.

   8. Постукиванием освободить втулки 2.

   9. Отвинтить болты и снять шаровые шарниры 1

      рычага управления 5.

   10. Снять втулки 2 рычага управления 5. 11. Снять стопорные шайбы 3 с рычага

   управления 5.

   1. Отвинтить гайки 4 рычага управления 5.

   2. Порядок снятия одинаков для всех четырех тяг управления, включая присоединительную тягу двуплечих рычагов управления.




      г) Порядок установки

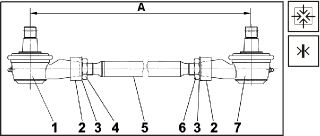

      Рис. 10.45 Тяга управления в сборе - сборка



      1. Завинтить гайку 4 (левая резьба) на тягу управления 5, на сторону с выточкой.

      2. Завинтить гайку 6 (правая резьба) на тягу управления 5.

      3. Установить стопорные шайбы 3 на тягу управления 5.

      4. Установить втулки 2 на тягу управления 5.

      5. Равномерно завинтить на тягу управления 5 шаровой шарнир 7 (правая резьба) и шаровой шарнир 1 (левая резьба). Шарнир с левой резьбой обозначен поперечной отметкой в верхней части корпуса шарнира, как показывает стрелка на рисунке (См. Рис. 10.46)




      6. Длина тяг управления и расположение шаровых шарниров настроить в соответствии с таблицей и Рис. 10.45.

      7. Затянуть гайки 4 и 6 моментом 40  80 Нм.








         Тяга управления		Шаг шарнирных соединений “А”
         Первая передняя ось	правые	804 ± 1,5 мм
         	левые	848 ± 1,5 мм
         Вторая передняя ось	правые	787 ± 1,5 мм
         	левые	742 ± 1,5 мм
         Тяга управления двуплечих рычагов управления		632 ± 1,5 мм

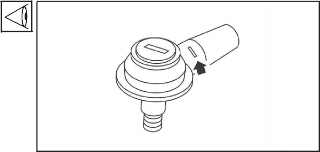

         Рис. 10.46 Обозначение шарнира с левой резьбой




      8. Насадить конус шарового шарнира 1 тяги управления в отверстие двуплечего рычага 2.

      9. Завинтить гайку 3 и затянуть моментом

         280 ± 10% Нм.

      10. Дотянуть самую близкую надрезку гайки к отверстию в резьбе и закрепить с помощью чеки 4.

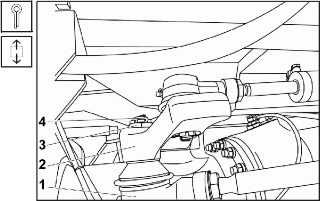

          Рис. 10.47 Присоединение тяги управления к двуплечему рычагу - установка








      11. Насадить конус шарового шарнира 4 тяги управления 5 в отверстие рычага 1.

      12. Завинтить гайку 3 и затянуть моментом

          280 ± 10% Нм.

      13. Дотянуть самую близкую надрезку гайки к отверстию в резьбе и закрепить с помощью чеки 2.






          Рис. 10.48 Присоединение тяги управления к рычагу управления - установка




      14. Порядок установки одинаков для всех четырех тяг управления, включая присоединительную тягу двуплечих рычагов управления.

      15. Проверить, при необходимости настроить сходимость колес передних осей в соответствии с установленным порядком действий, приведенным в: (См. Подглава 10.5.4).

      16. Затянуть гайки 4 и 6 (См. Рис. 10.45) моментом 300 ± 10% Нм и закрепить перегибом стопорных шайб 3 через гайки.
