СИСТЕМА СТОП-СИГНАЛОВ

WI-219

СИСТЕМА ПРОВОДКИ

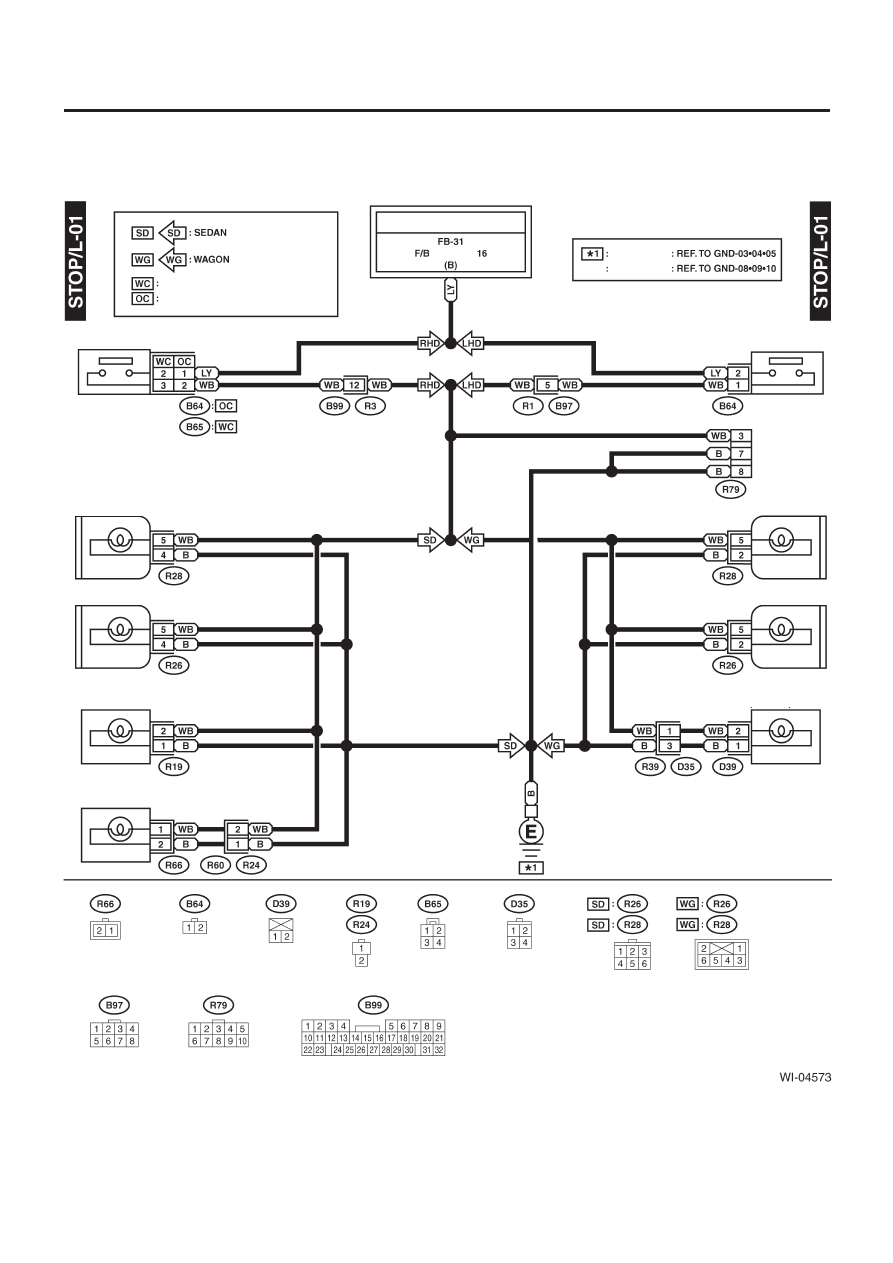

27. Система стоп-сигналов

А: ДИАГРАММА ПРОВОДКИ

Модель с круиз-контролем

Модель без круиз-контроля

К питанию

Предох. №

Модель LHD

Модель RHD

Переключатель
стоп-сигналов (RHD)

Переключатель
стоп-сигналов (LHD)

Стоп-сигнал LH (седан)

Стоп-сигнал RH (седан)

Верхний стоп-сигнал
(седан)

Верхний стоп-сигнал
(седан-задний спойлер)

Коннеткор трейлера

Стоп-сигнал LH (wagon)

Стоп-сигнал RH (wagon)

Верхний стоп-сигнал

(wagon)

Черный

Черный

Черный

Синий

СИСТЕМА СВЕТОВОГО СИГНАЛА УКАЗАТЕЛЕЙ ПОВОРОТОВ И АВАРИЙНОГО ОСВЕЩЕНИЯ

WI-220

СИСТЕМА ПРОВОДКИ

28. Система светового сигнала указателей поворотов и аварийного освещения

А: ДИАГРАММА ПРОВОДКИ

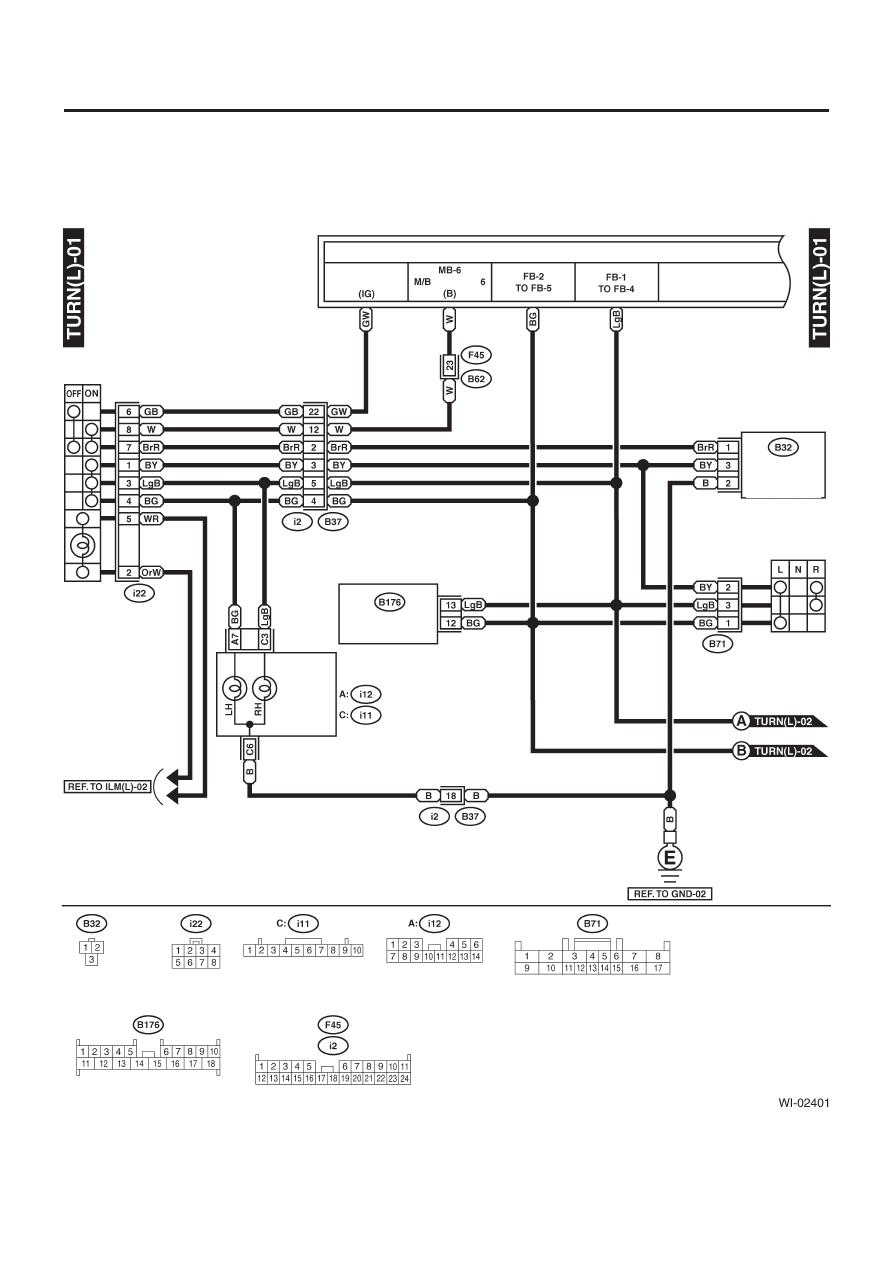

1. МОДЕЛЬ LHD

К питанию

Предох. №

Реле

зажигания IG

Аварийный
переключатель

Модуль управления

доступом без ключа

Комбинацинный
прибор

Световой
индикатор
сигнала
поворота

Модуль сигналов
поворота
и аварийных
сигналов

Переключатель
сигналов поворота

Черный

Зеленый

Зеленый

СИСТЕМА СВЕТОВОГО СИГНАЛА УКАЗАТЕЛЕЙ ПОВОРОТОВ И АВАРИЙНОГО ОСВЕЩЕНИЯ

WI-221

СИСТЕМА ПРОВОДКИ

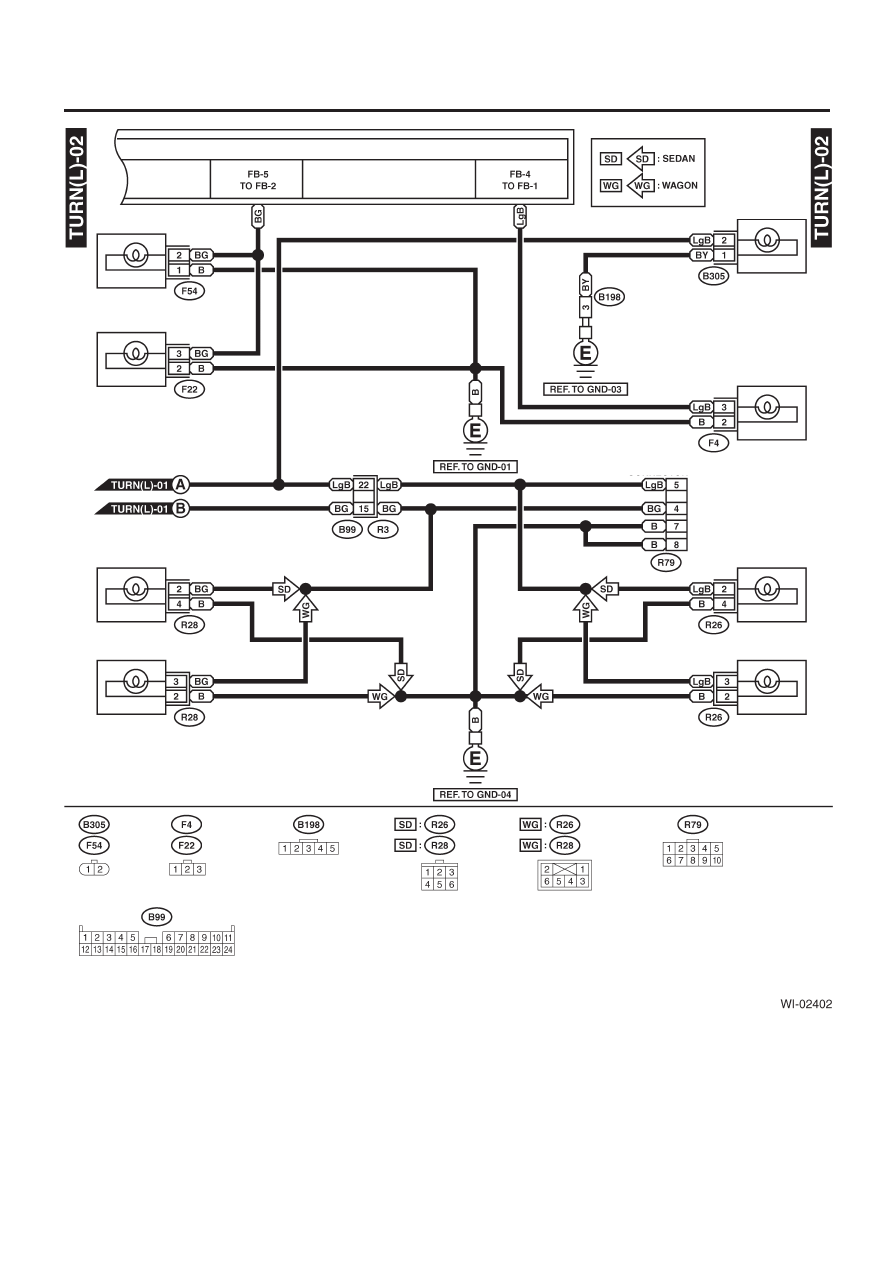

К питанию

Боковой сигнал
указателя поворота LH

Передний сигнал
указателя поворота LH

Передний сигнал
указателя поворота RH

Боковой сигнал
указателя поворота RH

Задний сигнал указателя
поворота LH (седан)

Задний сигнал указателя
поворота LH ( wagon)

Коннектор
трейлера

Задний сигнал указателя
поворота RH (седан)

Задний сигнал указателя
поворота RH ( wagon)

Черный

Черный

СИСТЕМА СВЕТОВОГО СИГНАЛА УКАЗАТЕЛЕЙ ПОВОРОТОВ И АВАРИЙНОГО ОСВЕЩЕНИЯ

WI-222

СИСТЕМА ПРОВОДКИ

2. МОДЕЛЬ RHD

К питанию

Предох. №

Реле

зажигания IG

Аварийный переключатель

Модуль управления

доступом без ключа

Комбинацинный
прибор

Световой
индикатор
сигнала
поворота

Модуль сигналов
поворота
и аварийных
сигналов

Переключатель
сигналов поворота

Черный

Зеленый

Зеленый

Модель с охраной

Модуль управления

безопасностью

(охраной)

Модель STi для Австралии

Другие модели

Модель для Европы

Модель, кроме Европы
