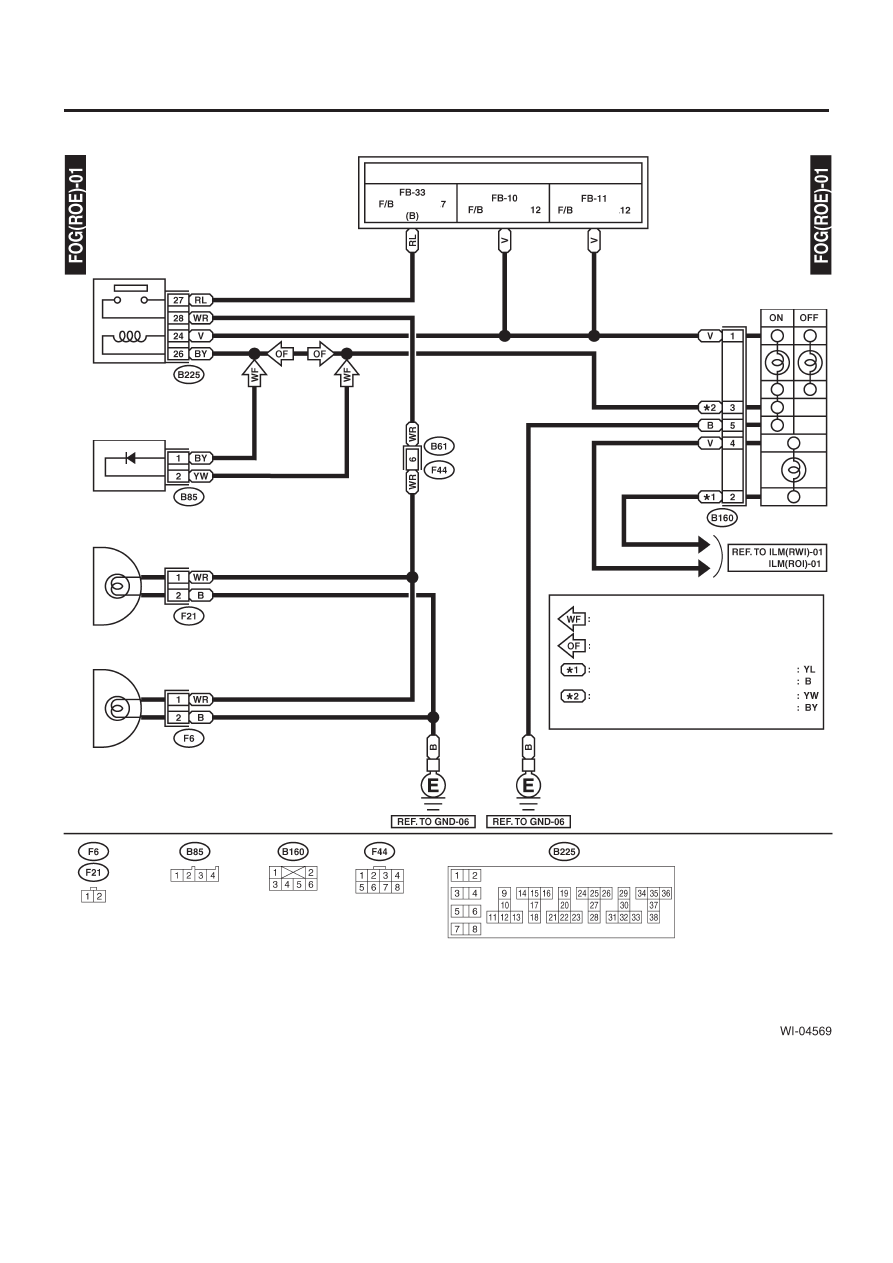

СИСТЕМА ПЕРЕДНИХ ПРОТИВОТУМАННЫХ ОГНЕЙ

WI-211

СИСТЕМА ПРОВОДКИ

2. МОДЕЛЬ RHD ДЛЯ ЕВРОПЫ

К питанию

Предох. №

Предох. №

Предох. №

Реле передних
противотуманных огней

Диод
(задние противотуманные огни)

Передние противотуманные
огни LH

Передние противотуманные
огни RH

Переключатель передних
противотуманных огней

Черный

Черный

Черный

Коричневый

Серый

Черный

Блок реле

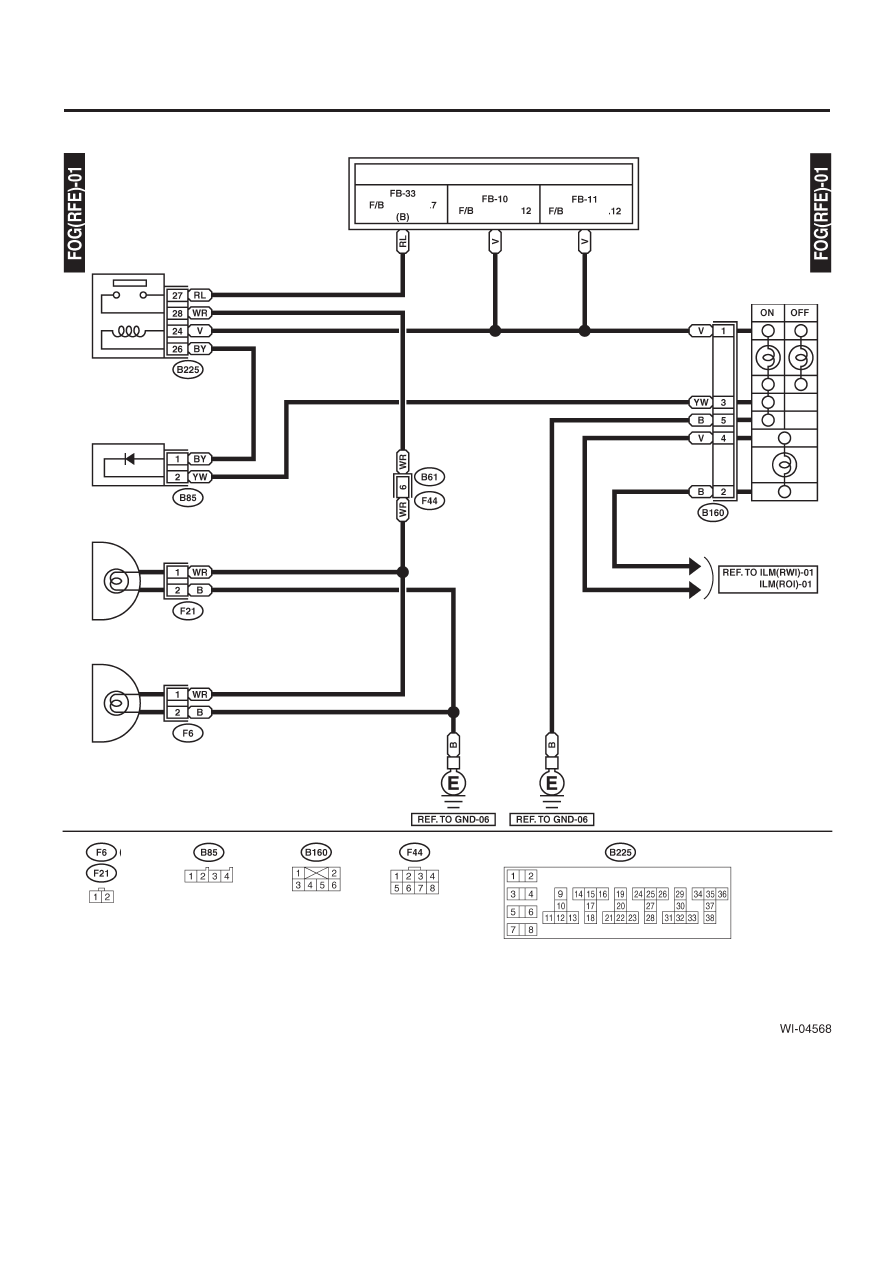

СИСТЕМА ПЕРЕДНИХ ПРОТИВОТУМАННЫХ ОГНЕЙ

WI-212

СИСТЕМА ПРОВОДКИ

3. МОДЕЛЬ RHD, КРОМЕ ЕВРОПЫ

К питанию

Предох. №

Предох. №

Предох. №

Реле передних
противотуманных огней

Диод
(задние противотуманные огни)

Передние противотуманные
огни LH

Передние противотуманные
огни RH

Переключатель передних
противотуманных огней

Черный

Черный

Черный

Черный

Коричневый

Серый

Блок реле

Модель с задними противотуманными огнями

Модель без задних противотуманных огней

Модель с управлением освещением
Модель без управления освещением

Модель с задними противотуманными огнями
Модель без задних противотуманных огней

СИСТЕМА ПЕРЕДНИХ ФАР

WI-213

СИСТЕМА ПРОВОДКИ

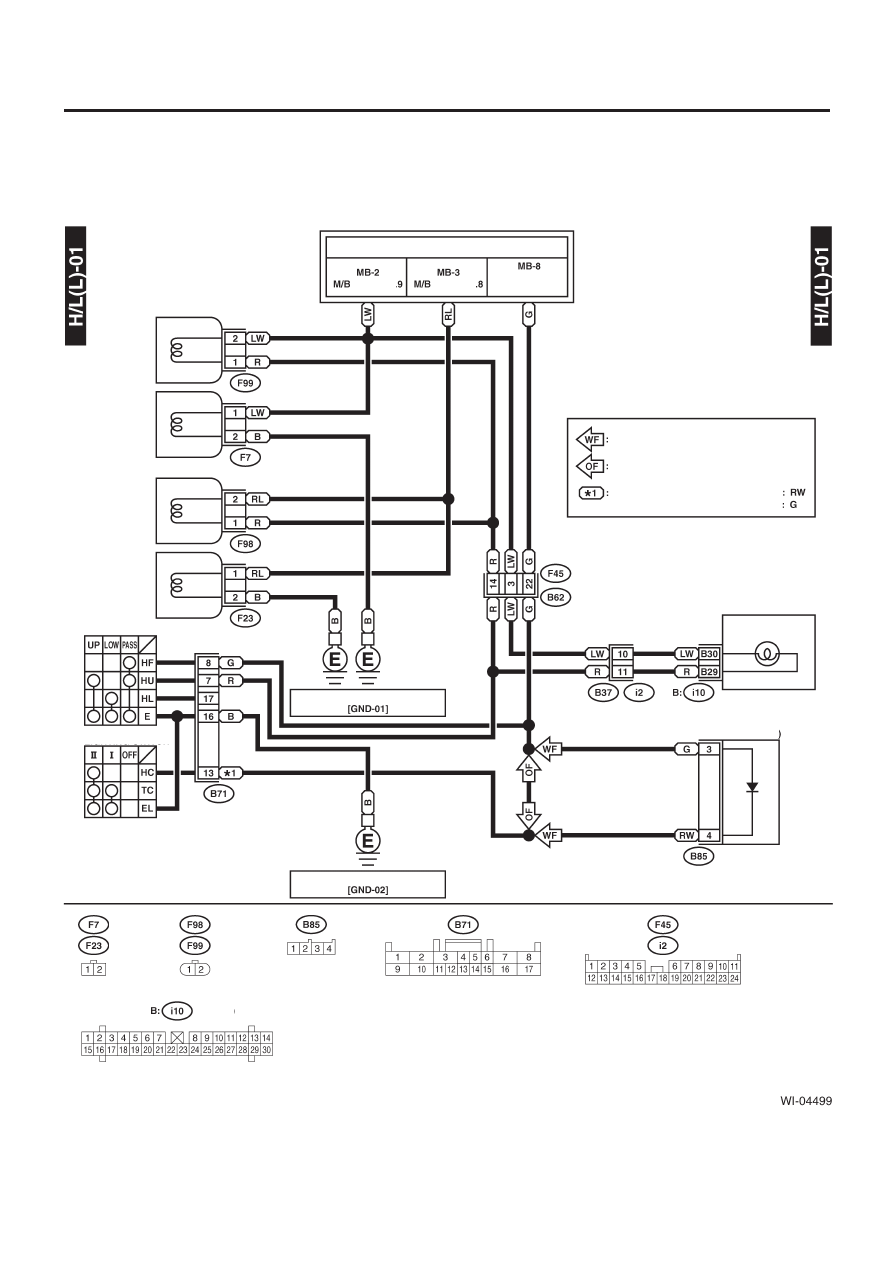

25. Система передних фар

А: ДИАГРАММА ПРОВОДКИ

1. МОДЕЛЬ LHD

К питанию

Предох. №

Предох. №

Реле

передних фар

Передняя фара RH

Передняя фара LH

(дальний свет)

(дальний свет)

(ближний свет)

(ближний свет)

Переключатель реостата и обгона

См. распределение заземления

См. распределение заземления

Переключатель освещения

Модель с задними противотуманными огнями

Модель без задних противотуманных огней

Модель с задними противотуманными огнями

Модель без задних противотуманных огней

Комбинационный прибор

Световой индикатор
дальнего света

Диод (на модели с задними
противотуманными огнями)

Серый

Черный

Коричневый

Черный

Зеленый

Серый

СИСТЕМА ПЕРЕДНИХ ФАР

WI-214

СИСТЕМА ПРОВОДКИ

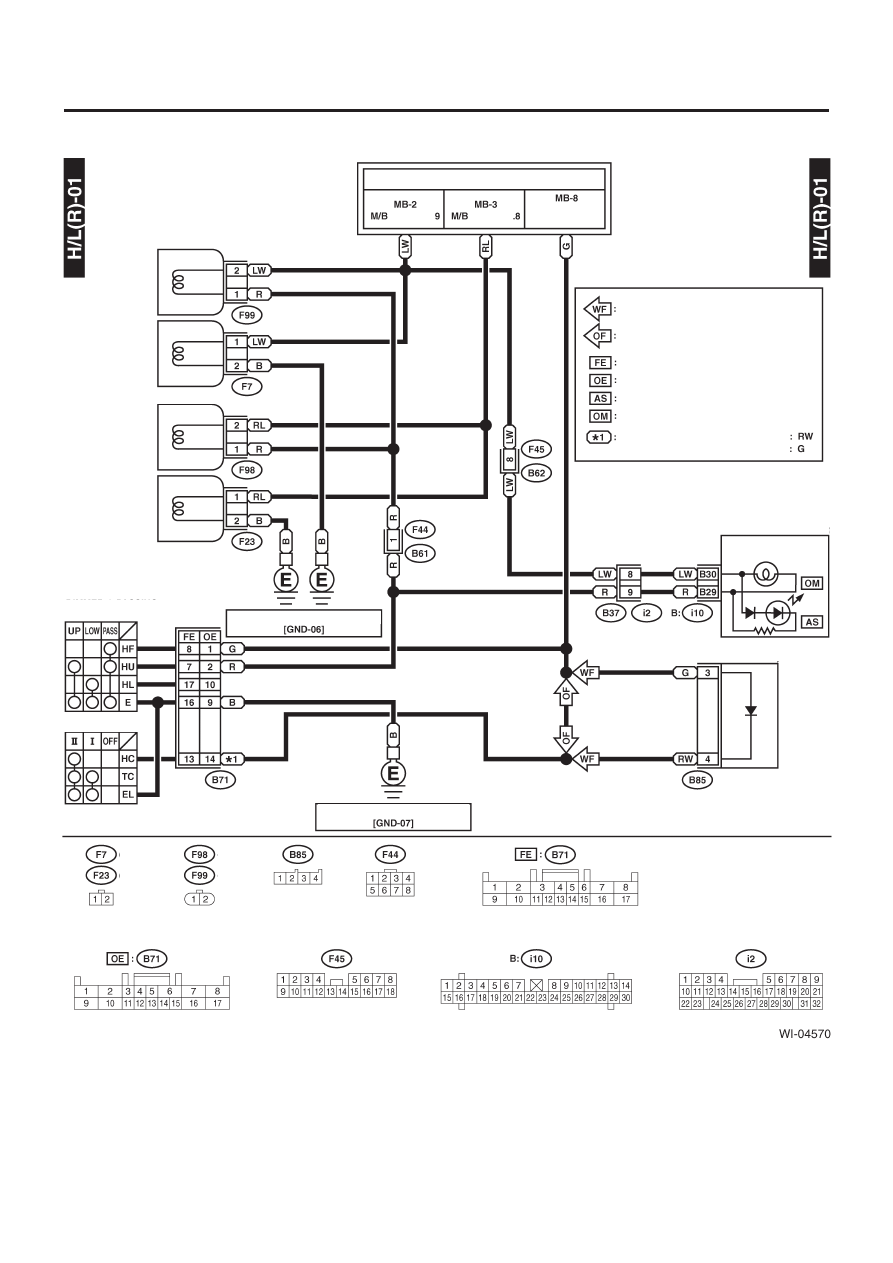

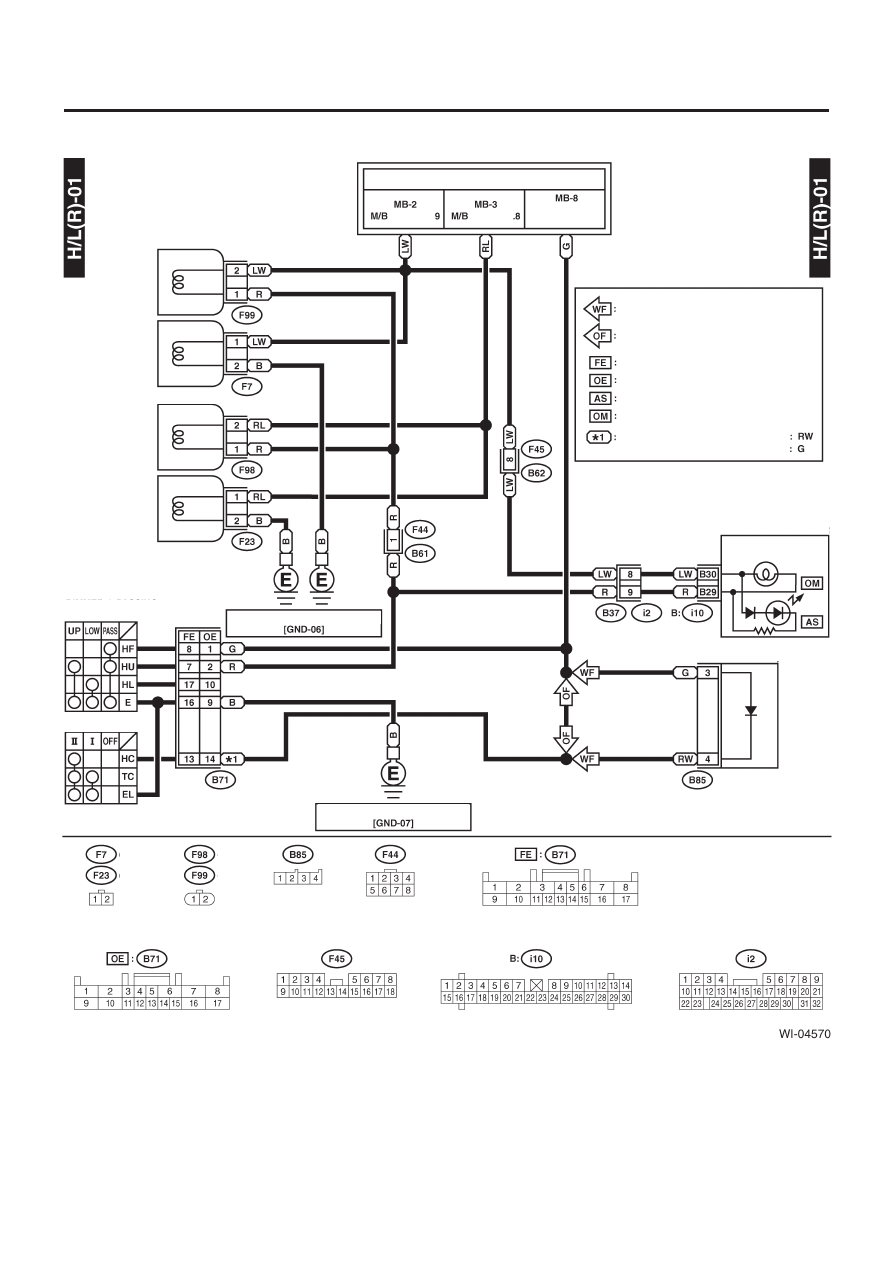

2. МОДЕЛЬ RHD

К питанию

Предох. №

Предох. №

Реле

передних фар

Передняя фара RH

Передняя фара LH

(дальний свет)

(дальний свет)

(ближний свет)

(ближний свет)

Переключатель
реостата и обгона

См. распределение заземления

См. распределение заземления

Переключатель
освещения

Модель с задними противотуманными огнями

Модель без задних противотуманных огней

Модель с задними противотуманными огнями

Модель без задних противотуманных огней

Комбинационный прибор

Световой индикатор
дальнего света

Диод (на модели с задними
противотуманными огнями)

Серый

Черный

Черный

Зеленый

Коричневый

Черный

Серый

Модель для Европы

Другие модели

Модель STi для Австралии

Другие модели
