СИСТЕМА ОСВЕЩЕНИЯ ВНУТРИ САЛОНА

WI-215

СИСТЕМА ПРОВОДКИ

26. Система освещения внутри салона

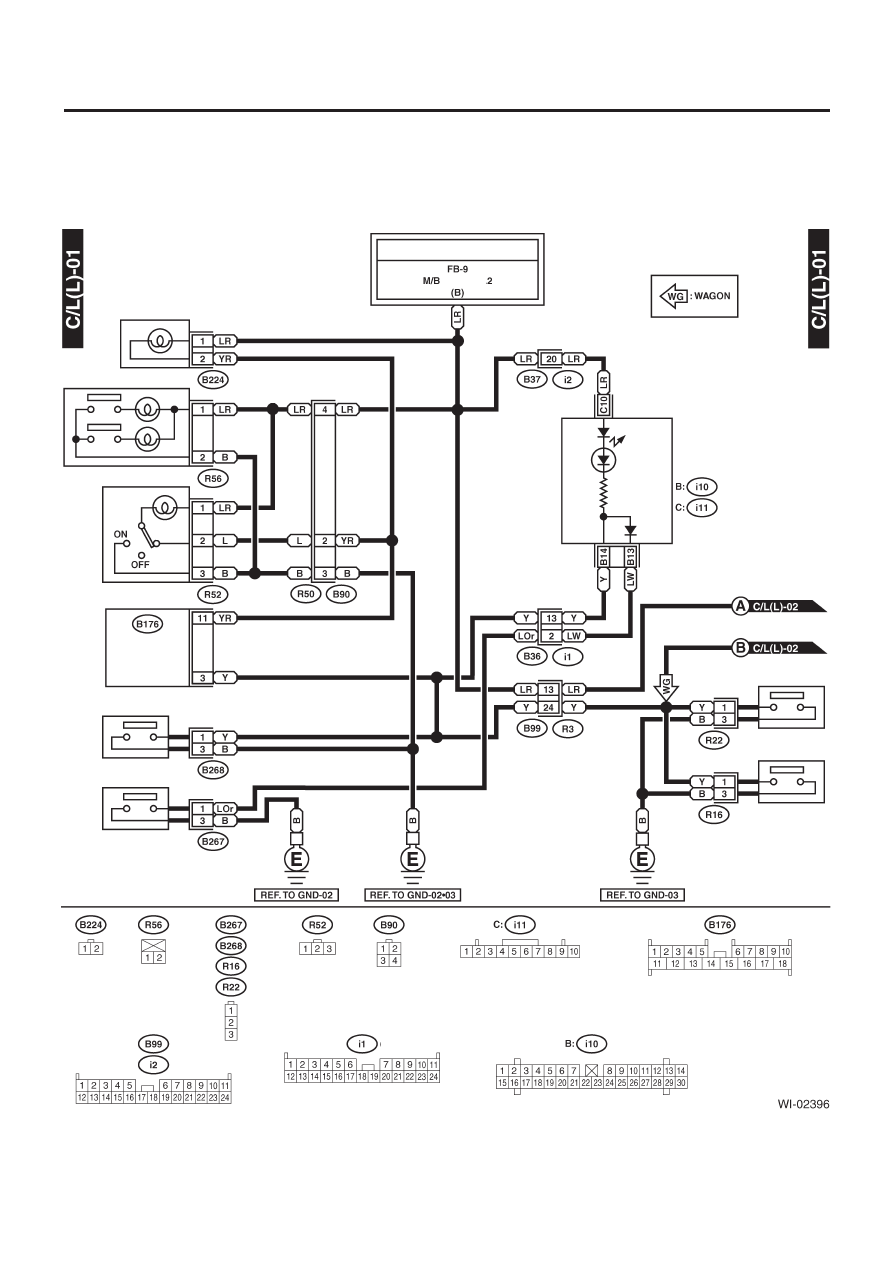

А: ДИАГРАММА ПРОВОДКИ

1. МОДЕЛЬ LHD

К питанию

Предох. №

Освещение переключателя
зажигания

Точечная подсветка

Освещение салона

Дверь

Модуль
управления
доступом
без ключа

Переключатель
передней двери RH

Переключатель
передней двери LH

Предупре-
ждающий
световой
сигнал
двери

Комбинационный
прибор

Переключатель
задней двери LH

Переключатель
задней двери RH

Коричневый

Зеленый

Зеленый

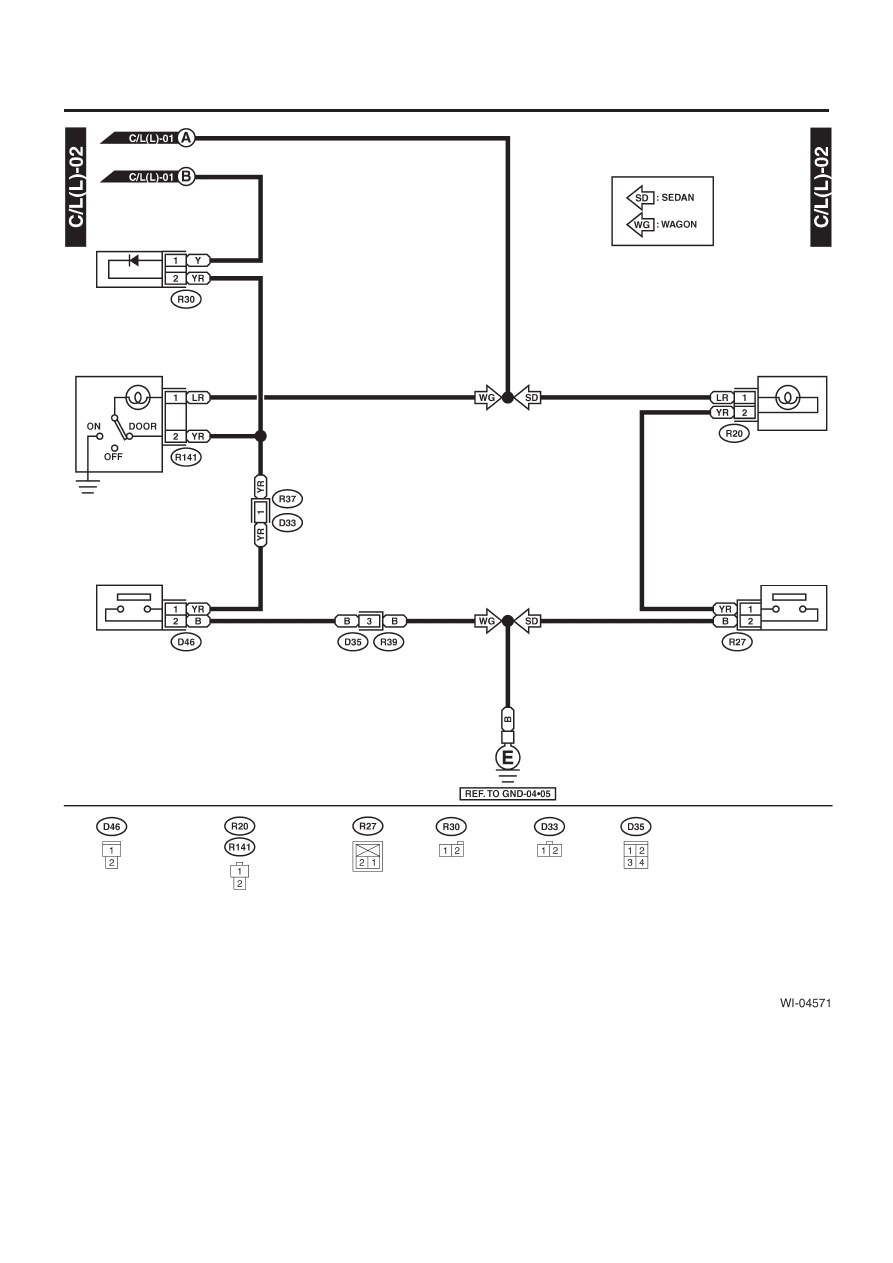

СИСТЕМА ОСВЕЩЕНИЯ ВНУТРИ САЛОНА

WI-216

СИСТЕМА ПРОВОДКИ

Диод (wagon)

Освещение багажного
отсека (wagon)

Переключатель защелки
задней дверцы (wagon)

Освещение
багажника (седан)

Переключатель освещения
багажника (седан)

Черный

Черный

Черный

Синий

СИСТЕМА ОСВЕЩЕНИЯ ВНУТРИ САЛОНА

WI-217

СИСТЕМА ПРОВОДКИ

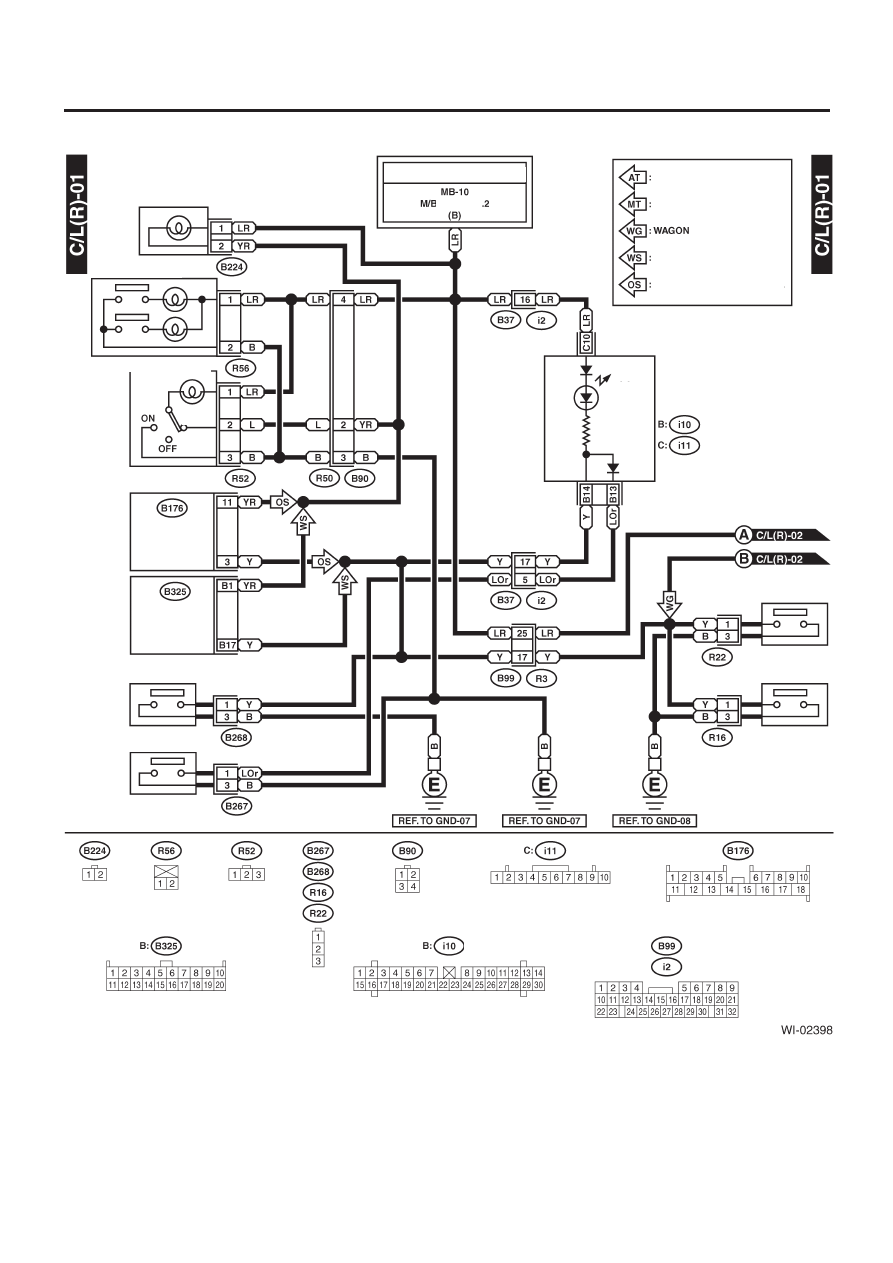

2. МОДЕЛЬ RHD

К питанию

Предох. №

Освещение переключателя
зажигания

Точечная подсветка

Освещение салона

Дверь

Модуль
управления
доступом
без ключа

Модуль двойного
замка
(модель
с охраной)

Переключатель
передней двери RH

Переключатель
передней двери LH

Предупре-
ждающий
световой
сигнал
двери

Комбинационный
прибор

Переключатель
задней двери LH

Переключатель
задней двери RH

Зеленый

Зеленый

Серый

Модель АТ

Модель МТ

Модель с охраной

Модель без охраны

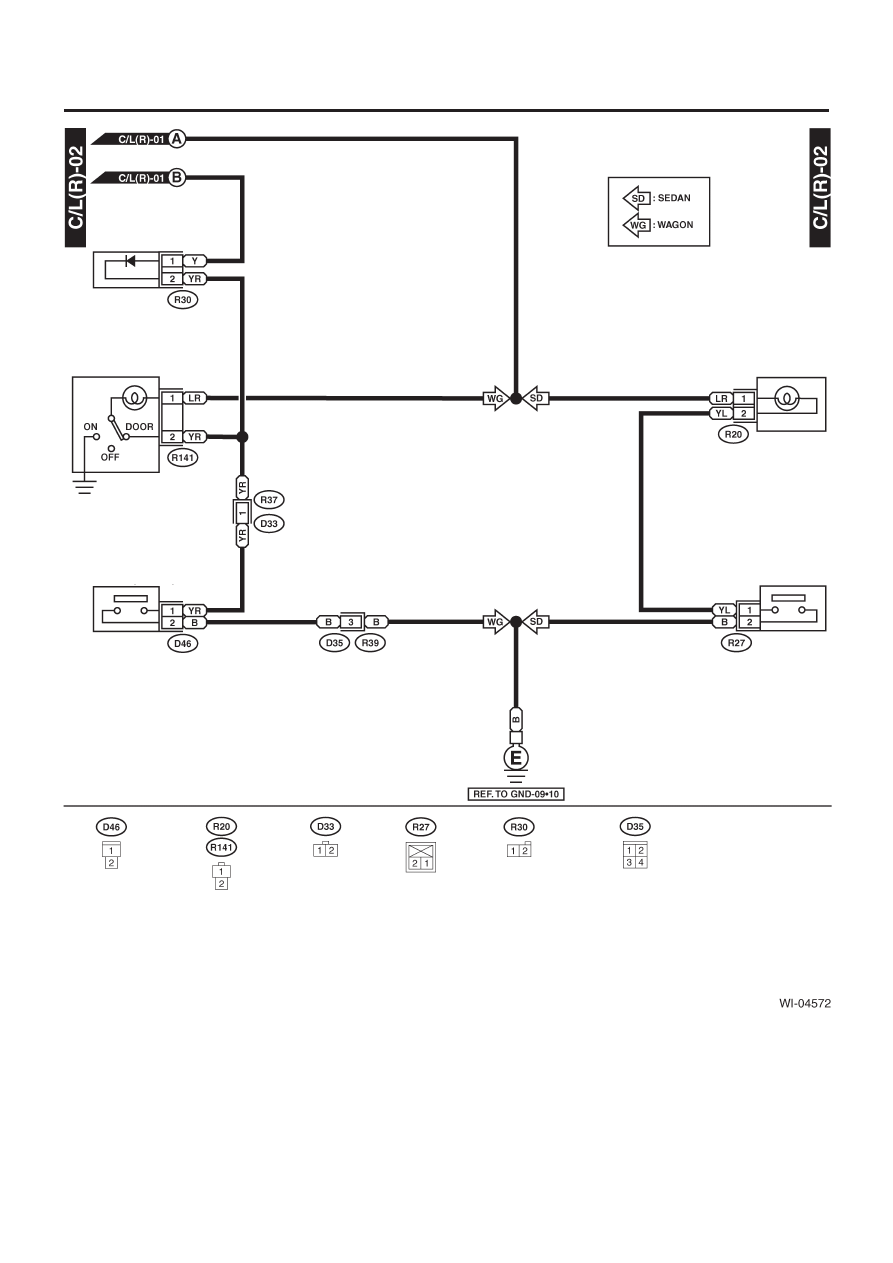

СИСТЕМА ОСВЕЩЕНИЯ ВНУТРИ САЛОНА

WI-218

СИСТЕМА ПРОВОДКИ

Диод (wagon)

Освещение багажного
отсека (wagon)

Переключатель защелки
задней дверцы (wagon)

Освещение
багажника (седан)

Переключатель освеще-
ния багажника (седан)

Черный

Черный

Черный

Синий
