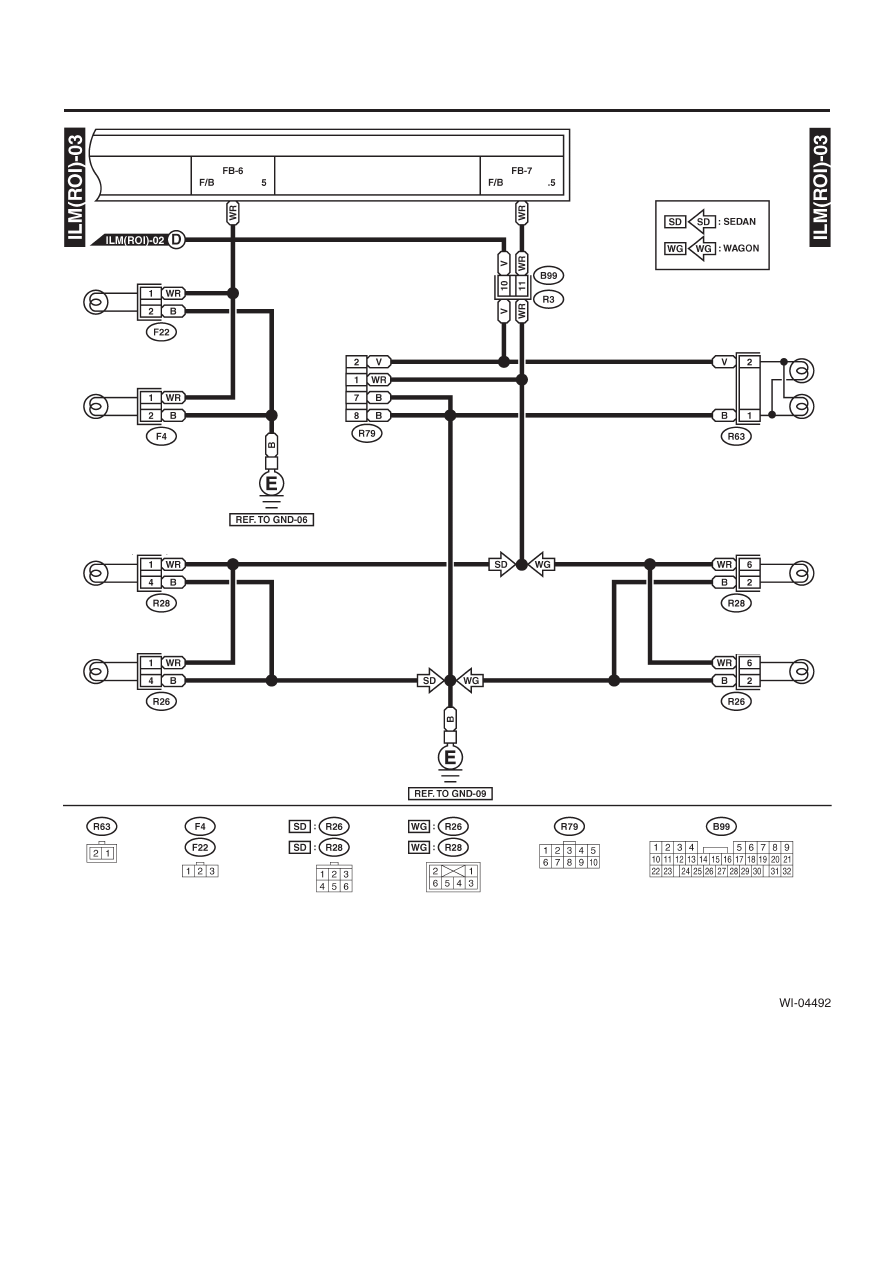

СИСТЕМА ГАБАРИТНЫХ ОГНЕЙ И ОСВЕЩЕНИЯ

WI-203

СИСТЕМА ПРОВОДКИ

К питанию

Предох. №

Предох. №

Передние габаритные
огни LH

Передние габаритные
огни RH

Заднее комбинированное
освещение LH (седан)

Заднее комбинированное
освещение RH (седан)

Коннектор
трейлера

Освещение номерного знака

Заднее комбинированное
освещение LH (wagon)

Заднее комбинированное
освещение RH (wagon)

Черный

Черный

Черный

СИСТЕМА ГАБАРИТНЫХ ОГНЕЙ И ОСВЕЩЕНИЯ

WI-204

СИСТЕМА ПРОВОДКИ

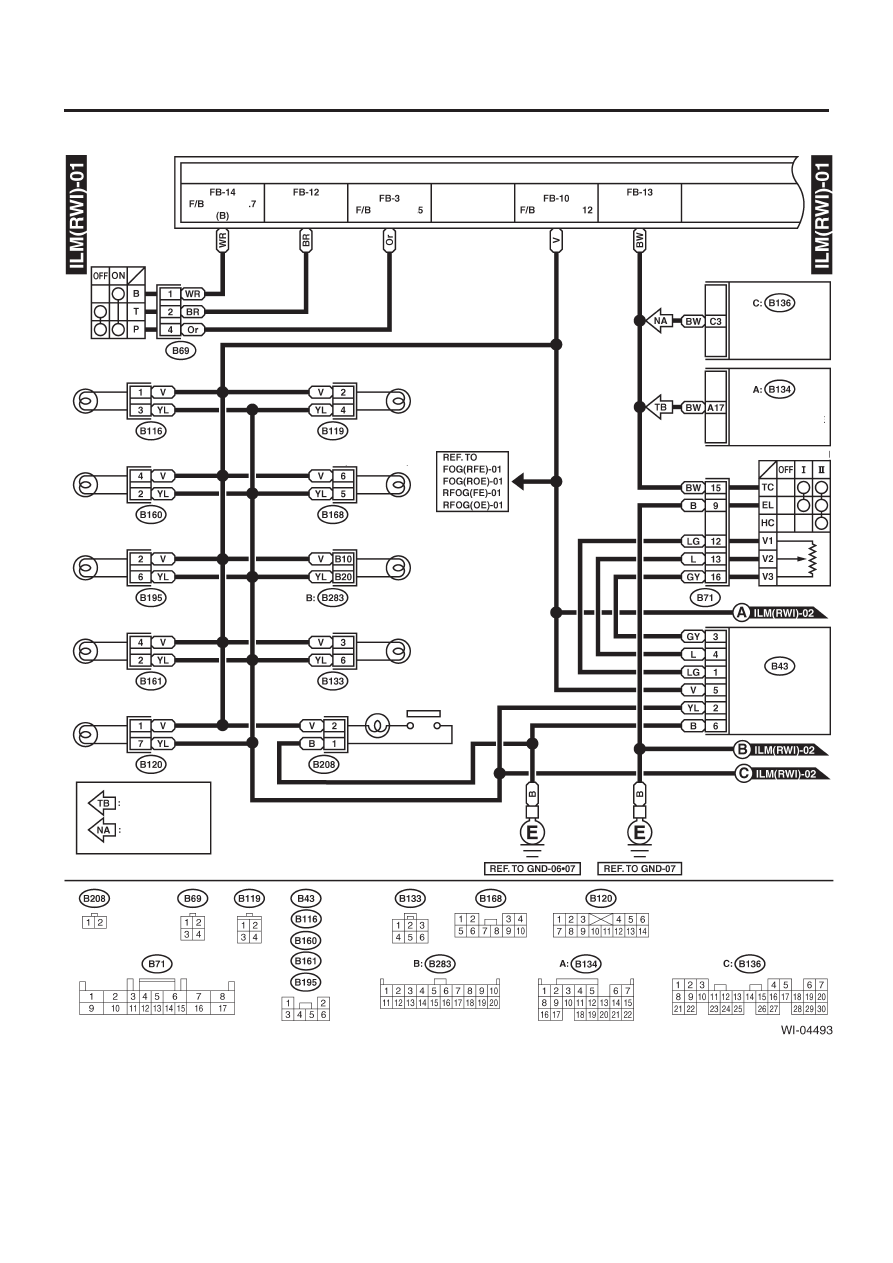

3. МОДЕЛЬ RHD С УПРАВЛЕНИЕМ ОСВЕЩЕНИЕМ, КРОМЕ МОДЕЛИ STI ДЛЯ АВСТРАЛИИ

К питанию

Предох. №

Предох. №

Предох. №

Стояночный
переключатель

Освещение ручки
селектора АТ

Освещение переключателя
передних противотуманных огней

Освещение переключателя
задних противотуманных огней

Освещение главного
переключателя круиз-контроля

Освещение
радио

Освещение передней
дополнительной розетки питания

Освещение панели управления
режимами (ручной А/С)

Модуль управления
автоматическим А/С

Освещение переключателя
режимов POWER и HOLD

Освещение отсека для перчаток

Модуль управления
двигателем (не турбо)

Модуль управления
двигателем (турбо)

Переключатель освещения

Модуль управления
освещением

Черный

Черный

Серый

Серый

Коричневый

Хвостовое реле и
реле освещения

Хвостовое реле и
реле освещения

Модель
с двигателем турбо

Модель с двигате-
лем не турбо

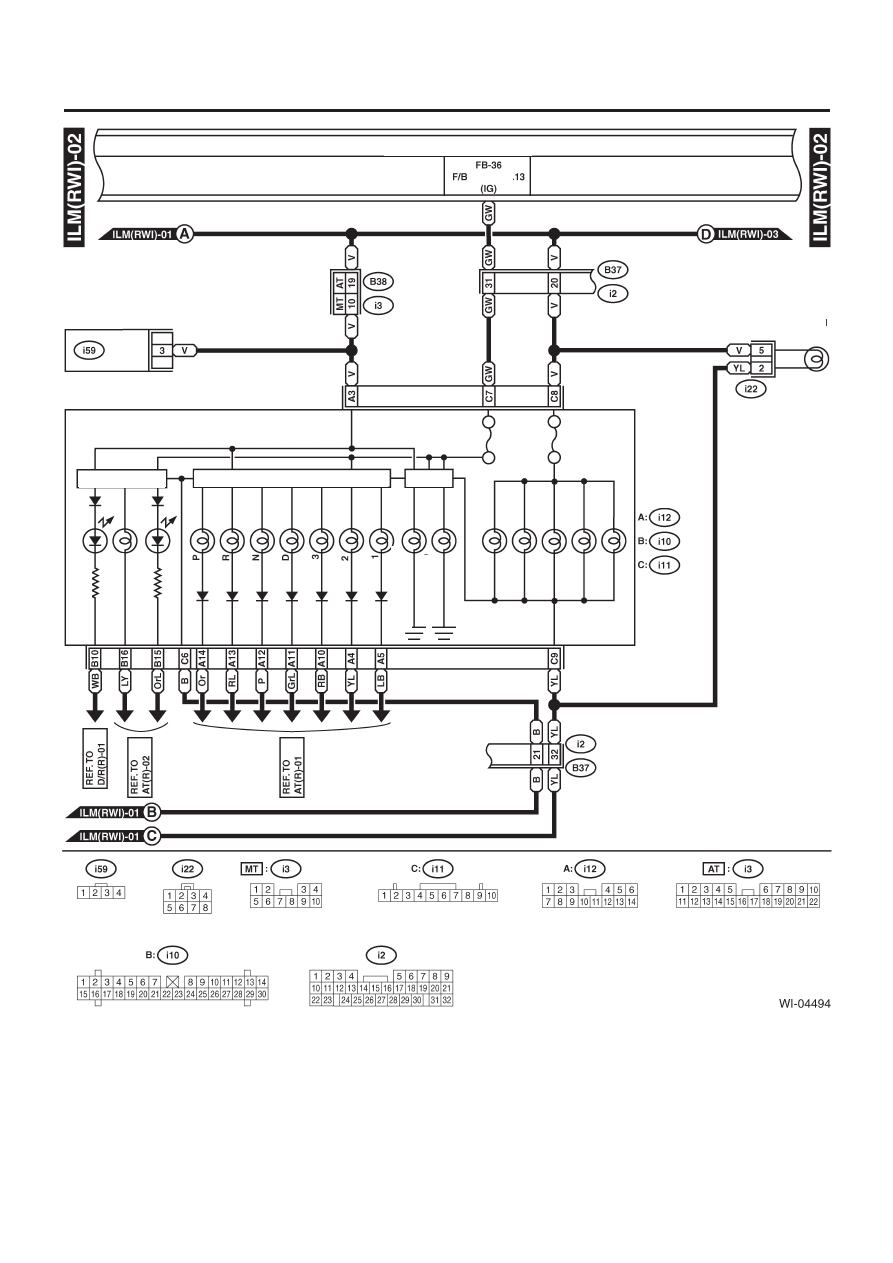

СИСТЕМА ГАБАРИТНЫХ ОГНЕЙ И ОСВЕЩЕНИЯ

WI-205

СИСТЕМА ПРОВОДКИ

К питанию

Предох. №

Часы

Освещение аварийного
переключателя

Цепь реостата

Цепь реостата

Водитель

Комбинацион-
ный прибор

Световой индикатор

AW

D-LO

Световой индикатор

режима POWER

Световой индикатор

режима HOLD

Подсветка ЖКД

температуры масла

Подсветка ЖКД

одометра/поездки

Освещение

Зеленый

Зеленый

Зеленый

Черный

Черный

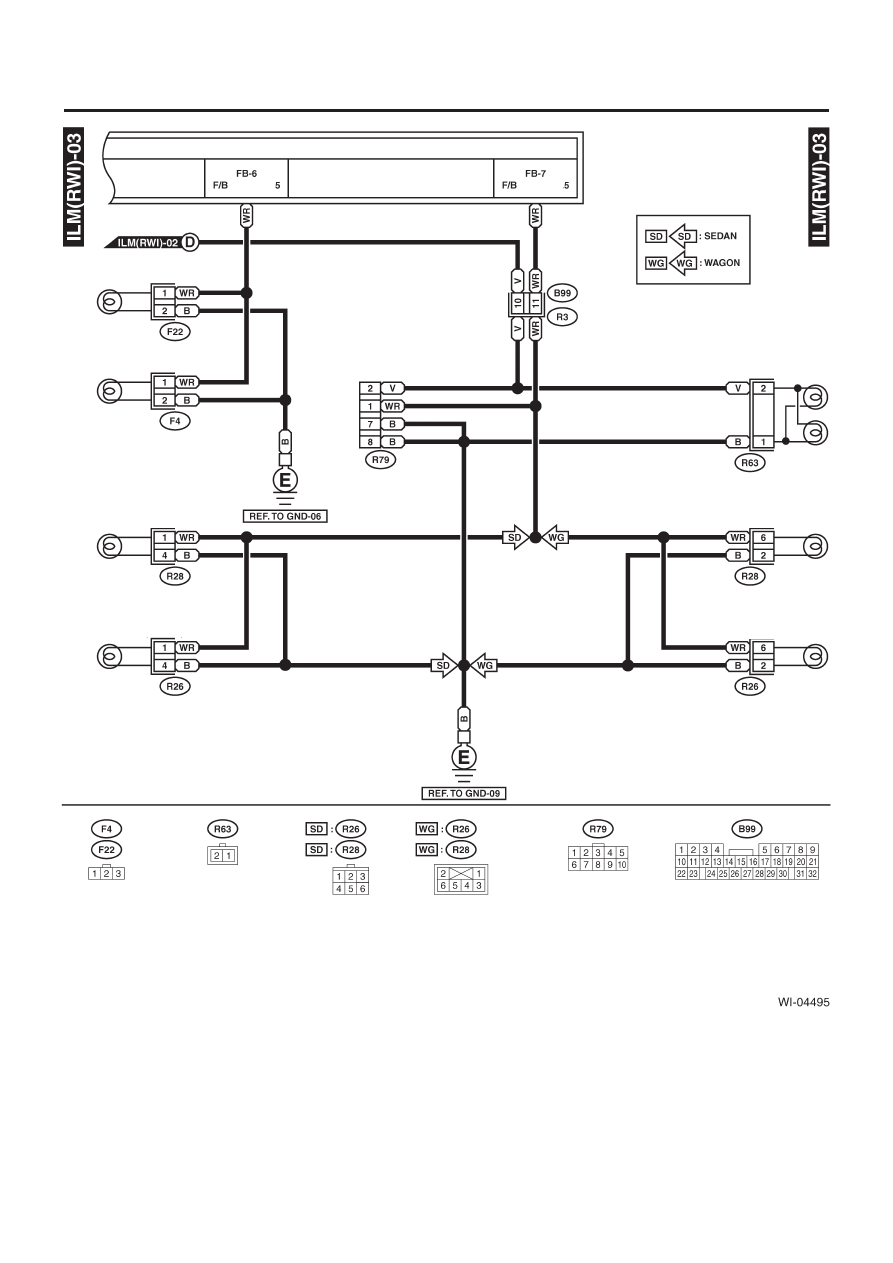

СИСТЕМА ГАБАРИТНЫХ ОГНЕЙ И ОСВЕЩЕНИЯ

WI-206

СИСТЕМА ПРОВОДКИ

К питанию

Предох. №

Предох. №

Передние габаритные
огни LH

Передние габаритные
огни RH

Заднее комбинированное
освещение LH (седан)

Заднее комбинированное
освещение RH (седан)

Коннектор
трейлера

Освещение номерного знака

Заднее комбинированное
освещение LH (wagon)

Заднее комбинированное
освещение RH (wagon)

Черный

Черный

Черный

Черный

Черный
