СИСТЕМА КОНДИЦИОНЕРА ВОЗДУХА

WI-55

СИСТЕМА ПРОВОДКИ

2. АВТОМАТИЧЕСКИЙ A/C, МОДЕЛЬ LHD

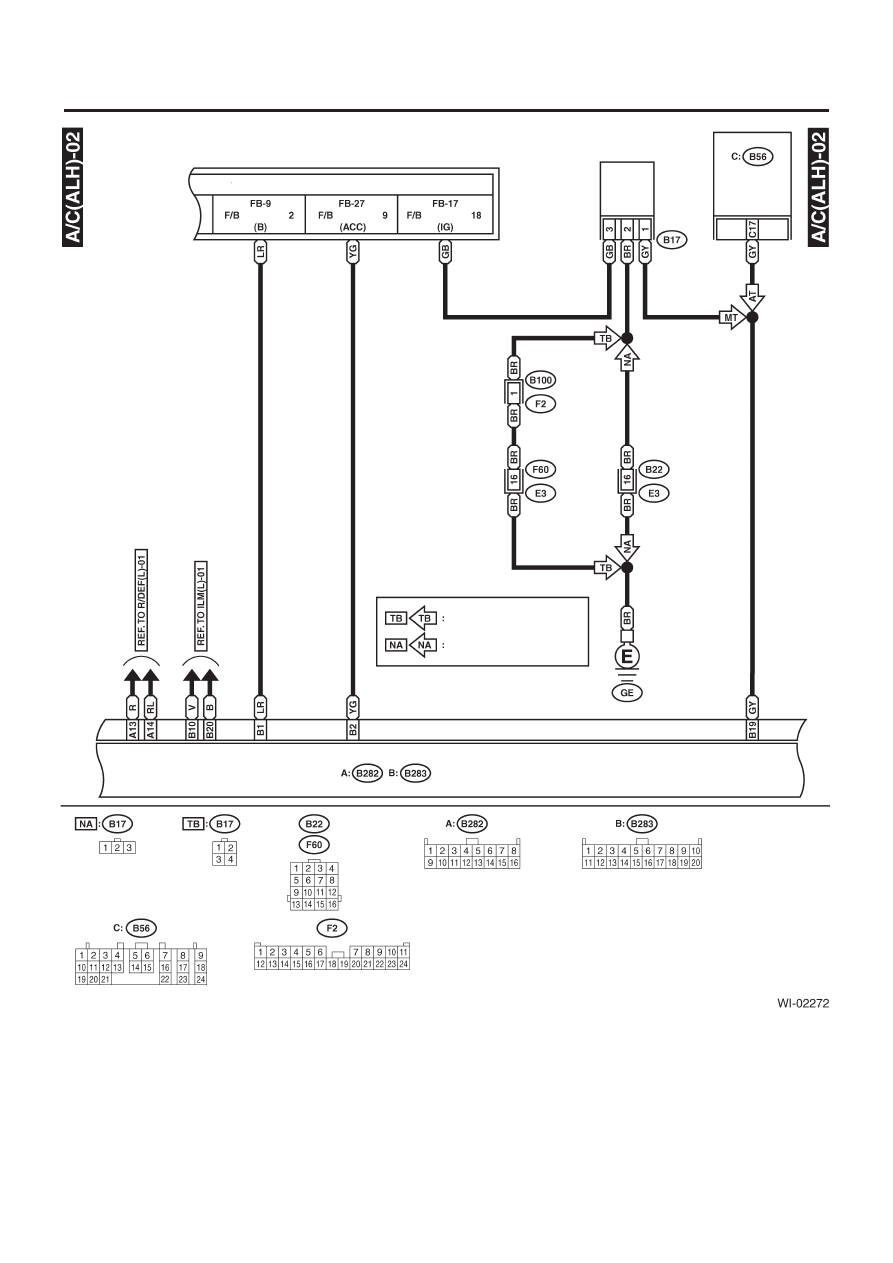

К питанию

Предохр. №

Предохр. №

Предохр. №
Предохр. №

Реле
кондиционера
воздуха

Переключатель давления

Модель с двигателем турбо

Модель с двигателем не турбо

Модель с OBD

Кроме модели с OBD

Модуль
управления
двигателем
(двигатель
турбо)

Модуль
управления
двигателем
(двигатель
не турбо)

Магнитная
муфта

Компрессор

Реле мотора
воздуходувки

Мотор воздуходувки

Управле-
ние венти-
лятором

Модуль управления автоматическим А/С

Держатель реле

Серый

Серый

Серый

Черный

СИСТЕМА КОНДИЦИОНЕРА ВОЗДУХА

WI-56

СИСТЕМА ПРОВОДКИ

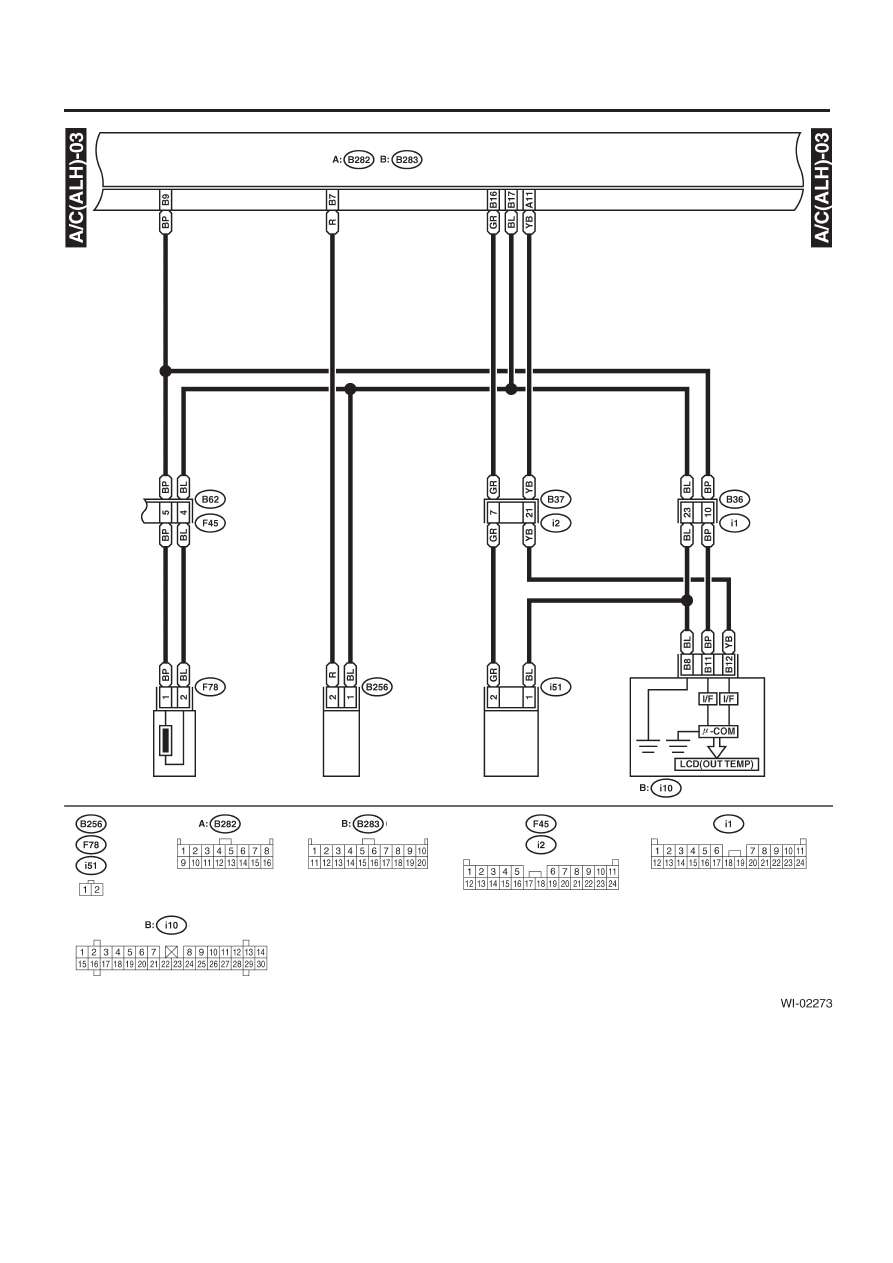

К питанию

Предохр. №

Предохр. №

Предохр. №

Датчик скорости

автомобиля (МТ)

Модуль

управления

трансмиссией

(АТ)

Модель с двигателем турбо

Модель с двигателем не турбо

Модуль управления автоматическим А/С

Коричневый

Коричневый

Серый

Серый

Зеленый

Черный

СИСТЕМА КОНДИЦИОНЕРА ВОЗДУХА

WI-57

СИСТЕМА ПРОВОДКИ

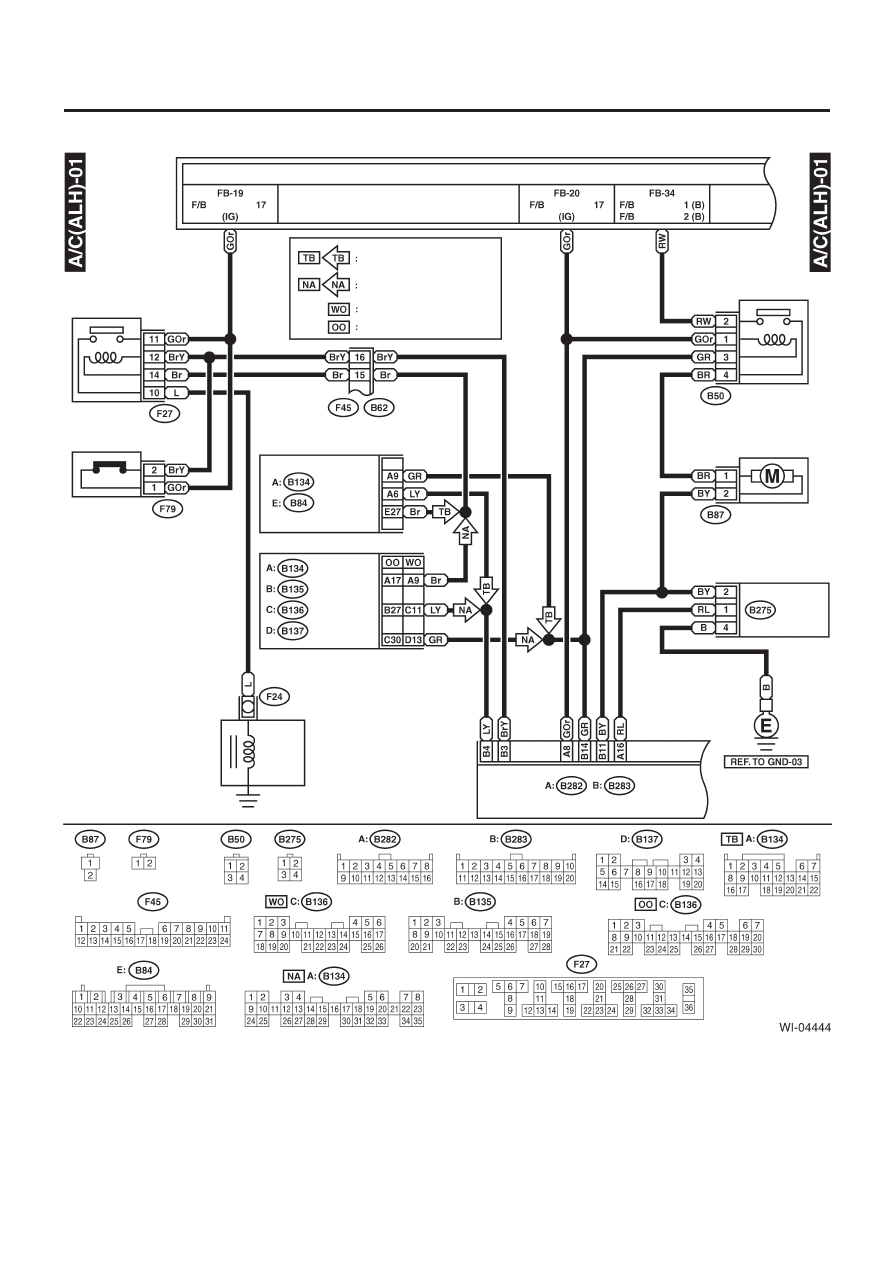

Модуль управления автоматическим А/С

Датчик окружающей среды

Термопереключатель

испарения

Датчик солнечной активности

Комбинационный прибор

Коричневый

Серый

Серый

Зеленый

Черный

СИСТЕМА КОНДИЦИОНЕРА ВОЗДУХА

WI-58

СИСТЕМА ПРОВОДКИ

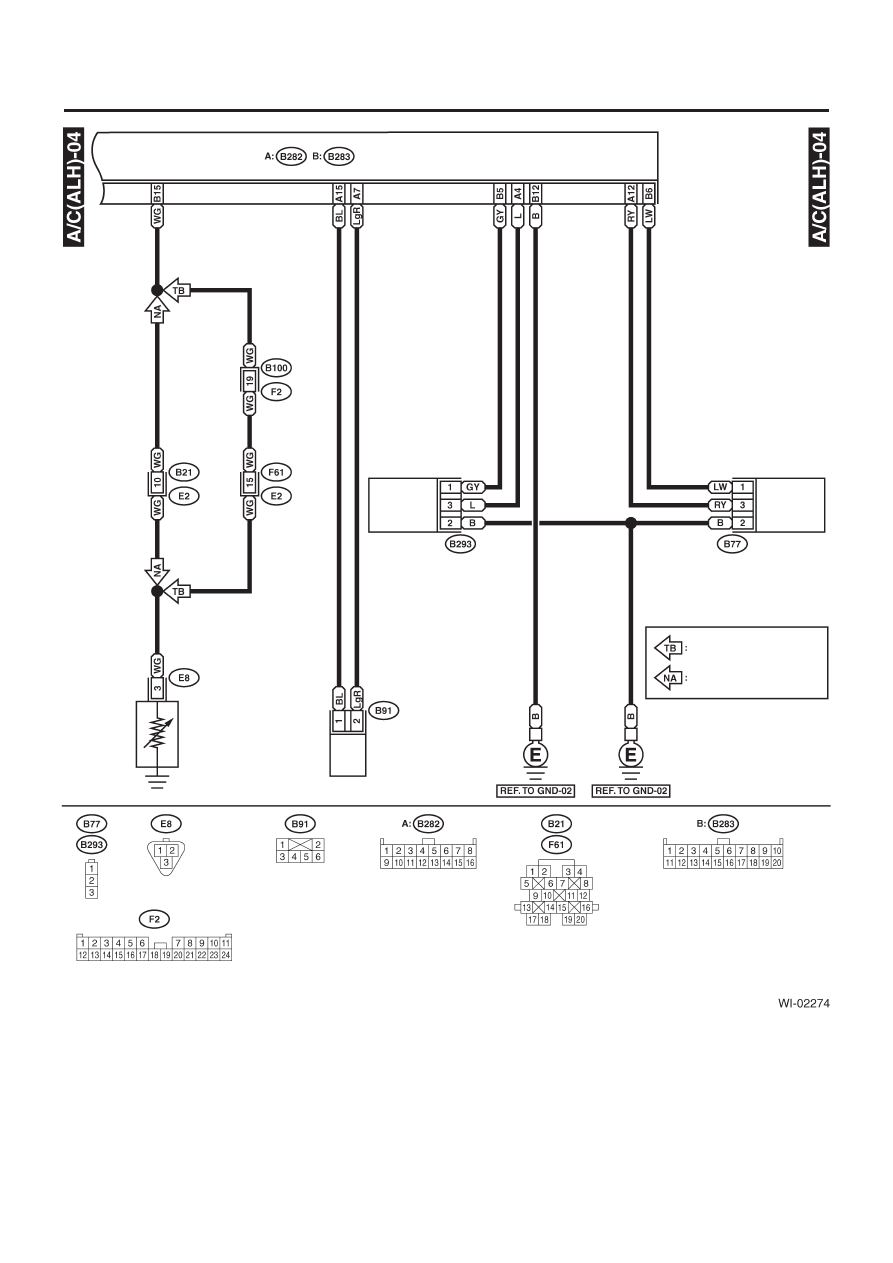

Модуль управления автоматическим А/С

Термометр

Светло-серый

Светло-серый

Серый

Серый

Черный

Черный

Черный

Пускатель
воздушной смеси

Модель с двигателем турбо

Модель с двигателем не турбо

Пускатель прохлада/

рециркуляция

Пускатель режимов
