Subaru Impreza: система проводки. Руководство - часть 13
СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ
WI-47
СИСТЕМА ПРОВОДКИ
5. Система подушек безопасности

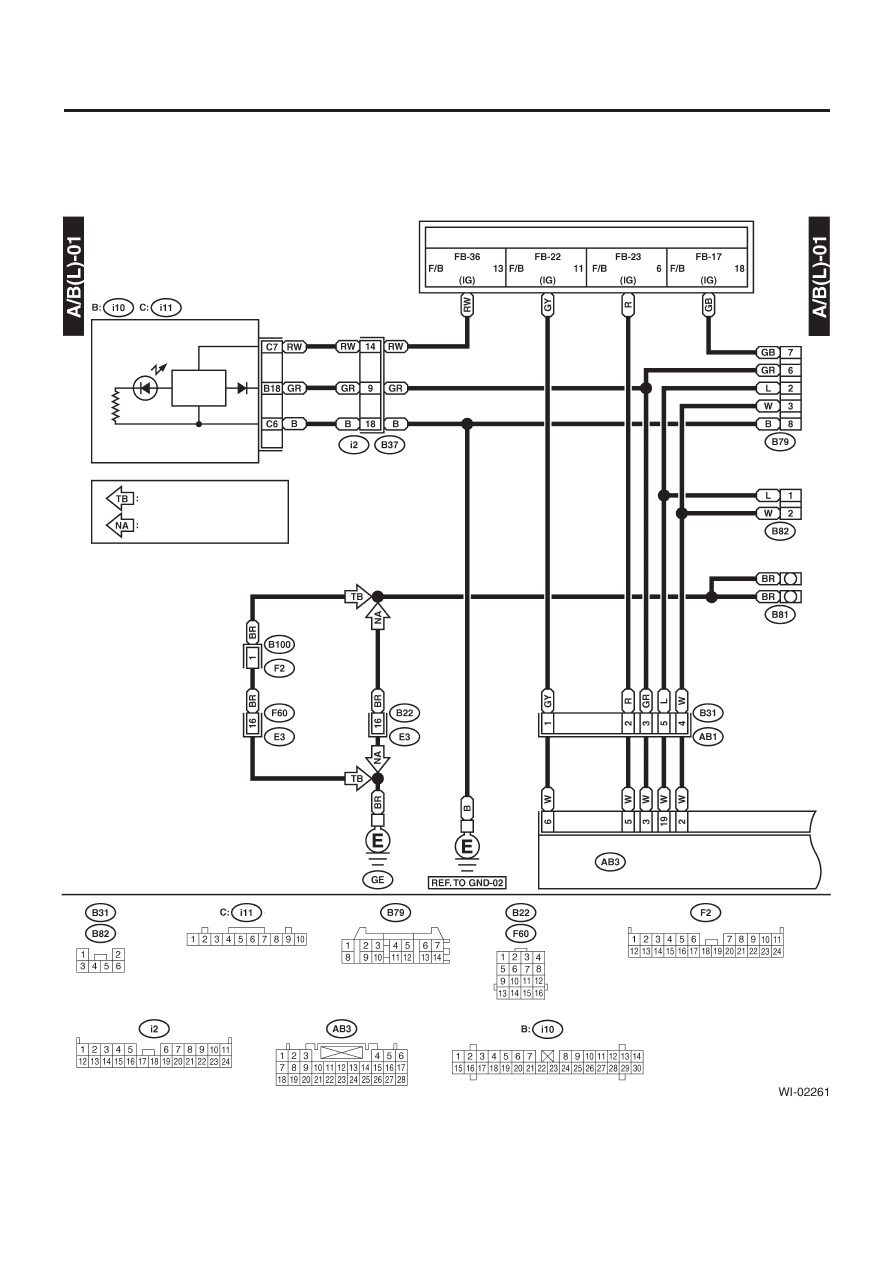

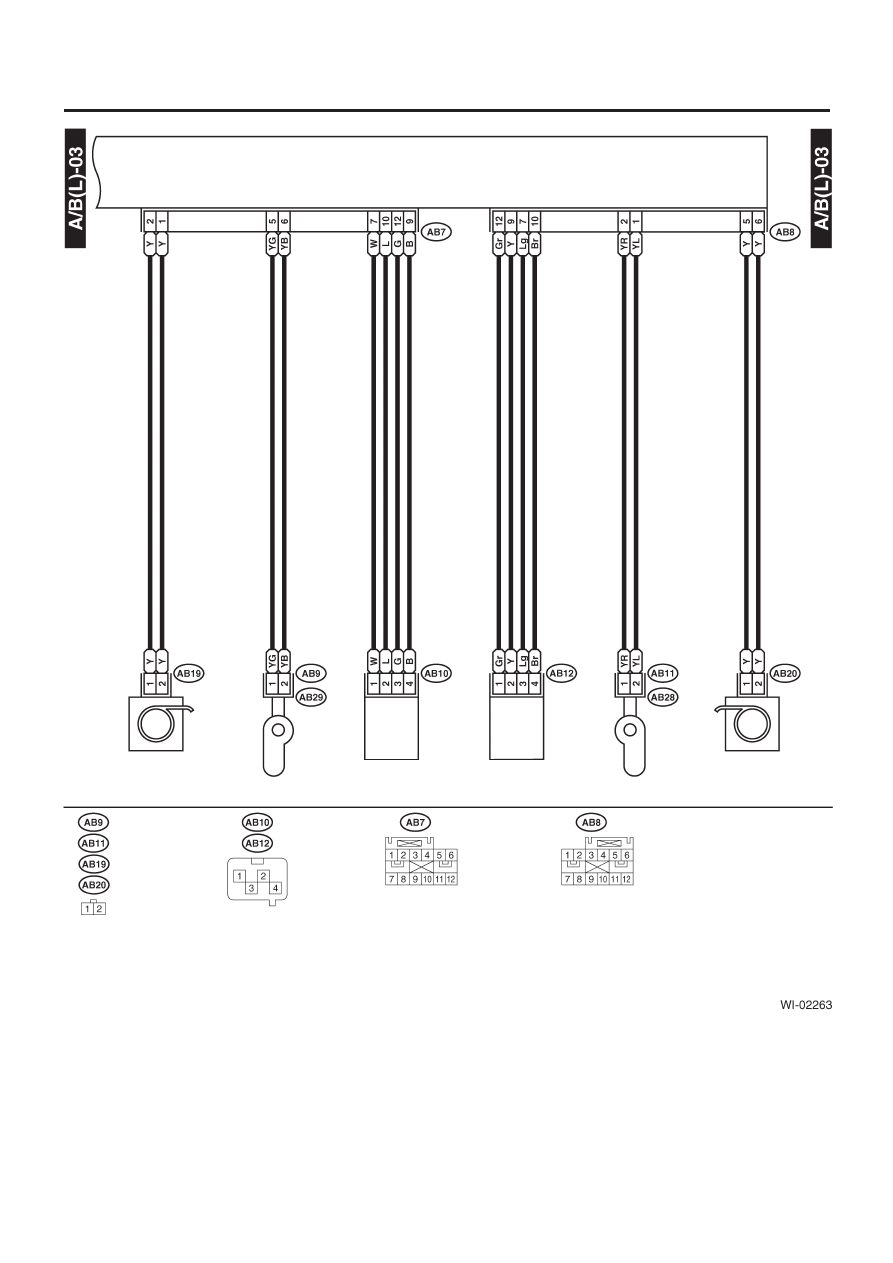

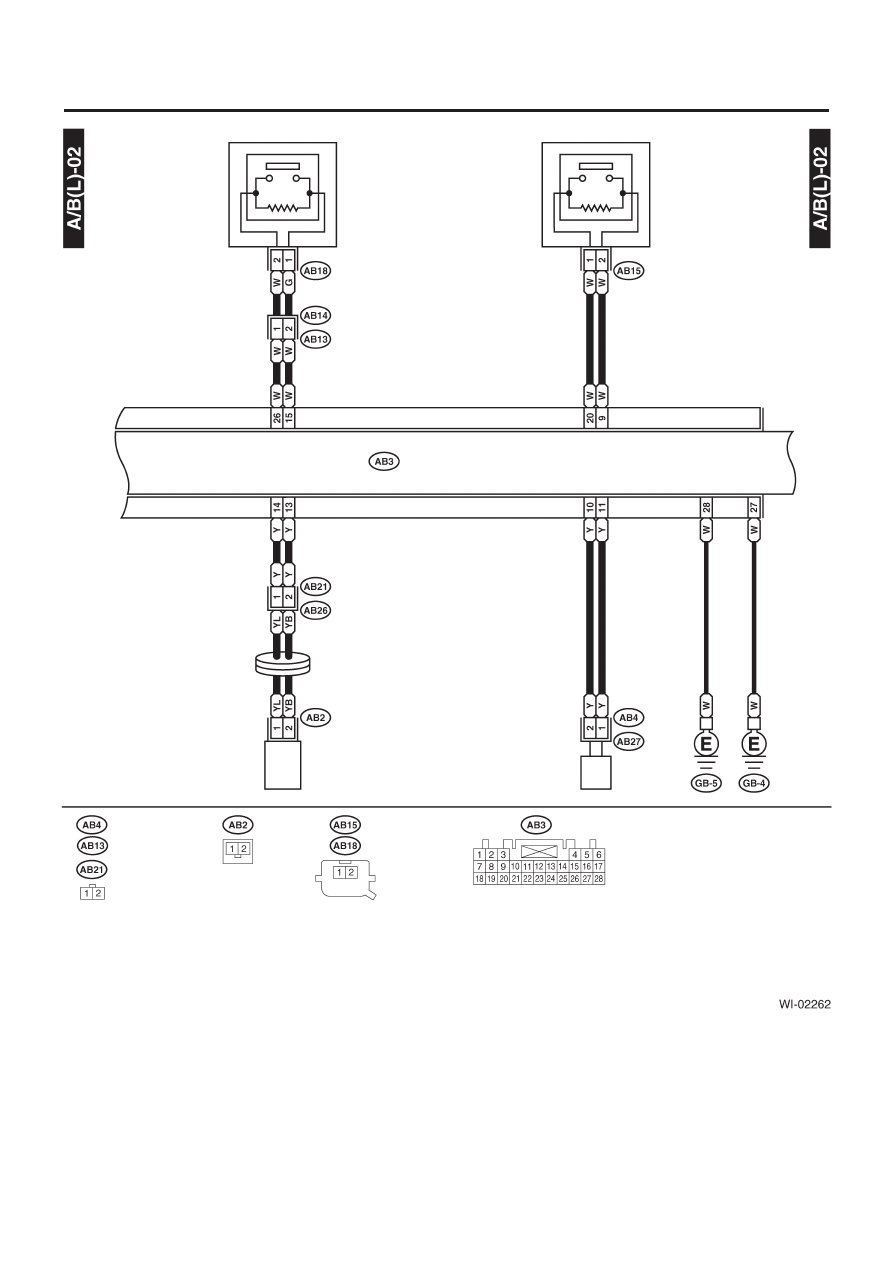

A: ДИАГРАММА ПРОВОДКИ
1. МОДЕЛЬ LHD
Комбинационный
прибор
Цепь поду-
шек безо-
пасности
Световой
индикатор
подушек бе-
зопасности
Модель с двигателем турбо
Модель с двигателем не турбо
К питанию
Предохран. №
Предохран. №
Предохран. №
Предохран. №
Ограничительный
коннектор
Диагностический
коннектор
Диагностическая
клемма
Модуль управления подушками безопасности
Желтый
Зеленый
Зеленый
Желтый
Серый
Коричневый
Черный
Коричневый
Черный
