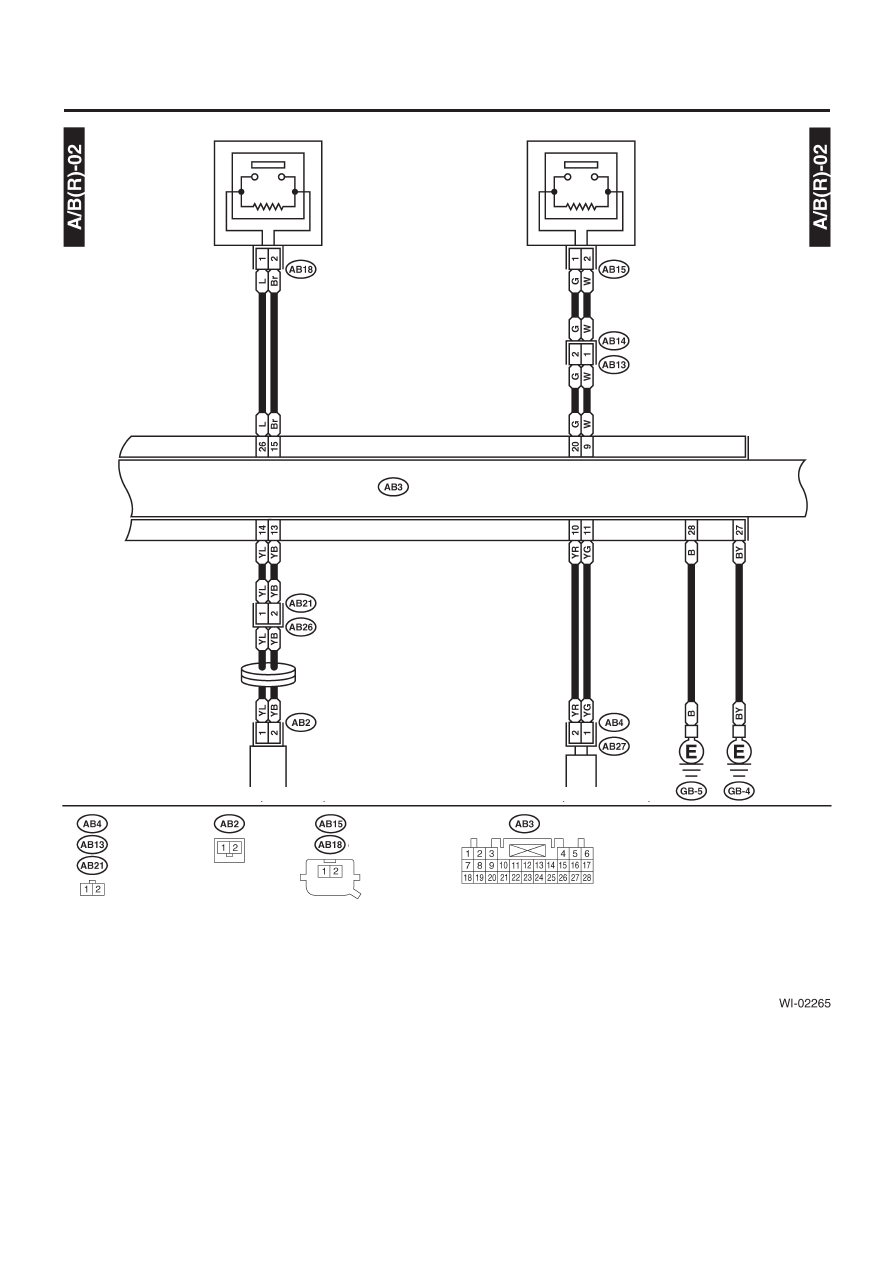

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

WI-51

СИСТЕМА ПРОВОДКИ

Передний вспомогательный датчик LH

Передний вспомогательный датчик RH

Модуль управления подушками безопасности

Рулевой поворотный
соединитель

Нагнетатель (сторона водителя)

Нагнетатель (сторона пассажира)

Желтый

Желтый

Желтый

Желтый

Желтый

Желтый

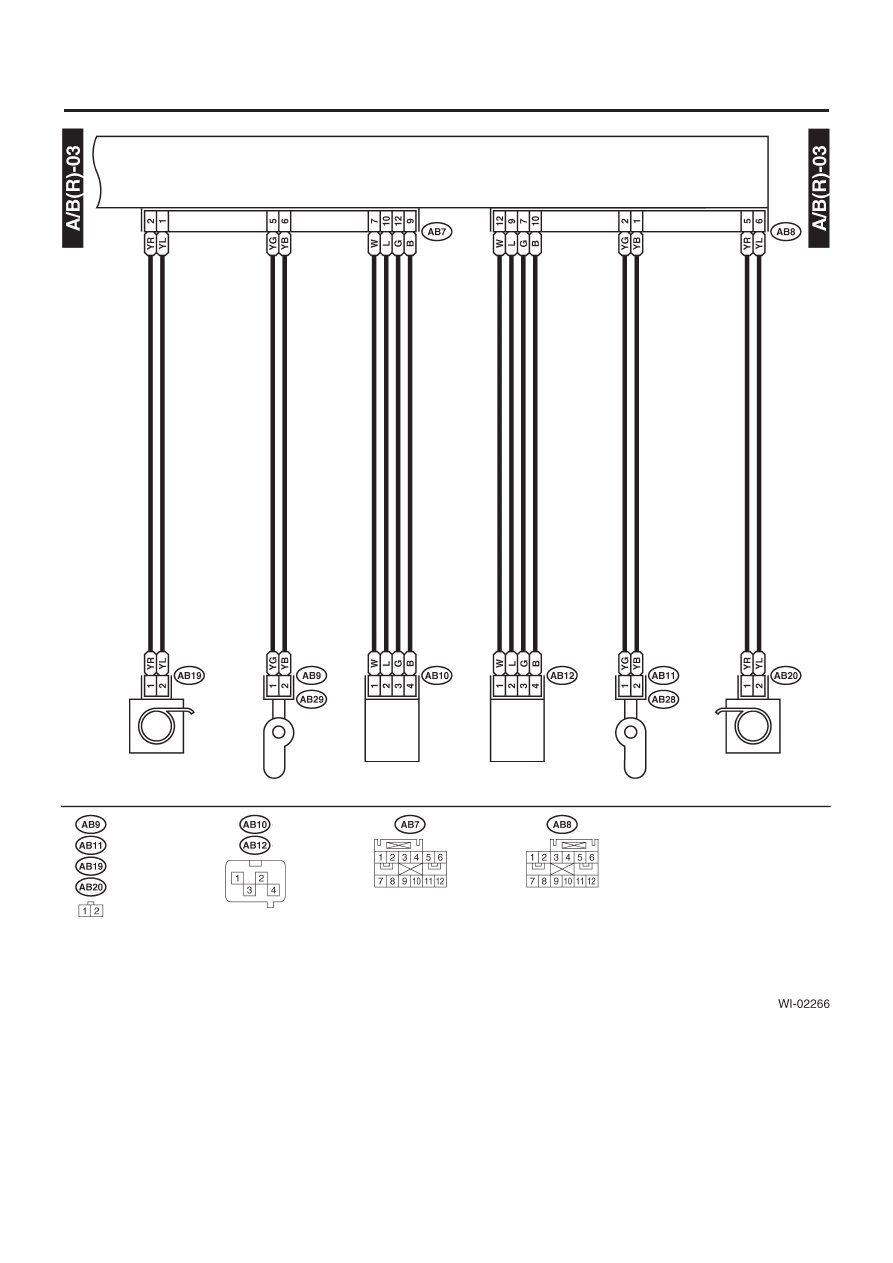

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

WI-52

СИСТЕМА ПРОВОДКИ

Модуль управления подушками безопасности

ELR с предваритель-
ным натяжителем LH

Нагнетатель
(сторона LH)

Датчик боковой

подушки LH

Датчик боковой

подушки RH

Нагнетатель

(сторона RH)

ELR с предварительным

натяжителем RH

Желтый

Желтый

Желтый

Желтый

Желтый

Желтый

Желтый

Желтый

СИСТЕМА КОНДИЦИОНЕРА ВОЗДУХА

WI-53

СИСТЕМА ПРОВОДКИ

6. Система кондиционера воздуха

A: ДИАГРАММА ПРОВОДКИ

1. РУЧНОЙ A/C, МОДЕЛЬ LHD

К питанию

Термопереключатель испарения

Реле
кондиционера
воздуха

Модель турбо

Модель не турбо

Магнитная
муфта

Компрессор

Переключатель давления

Модуль
управления
двигателем

Серый

Черный

Коричневый

Держатель реле

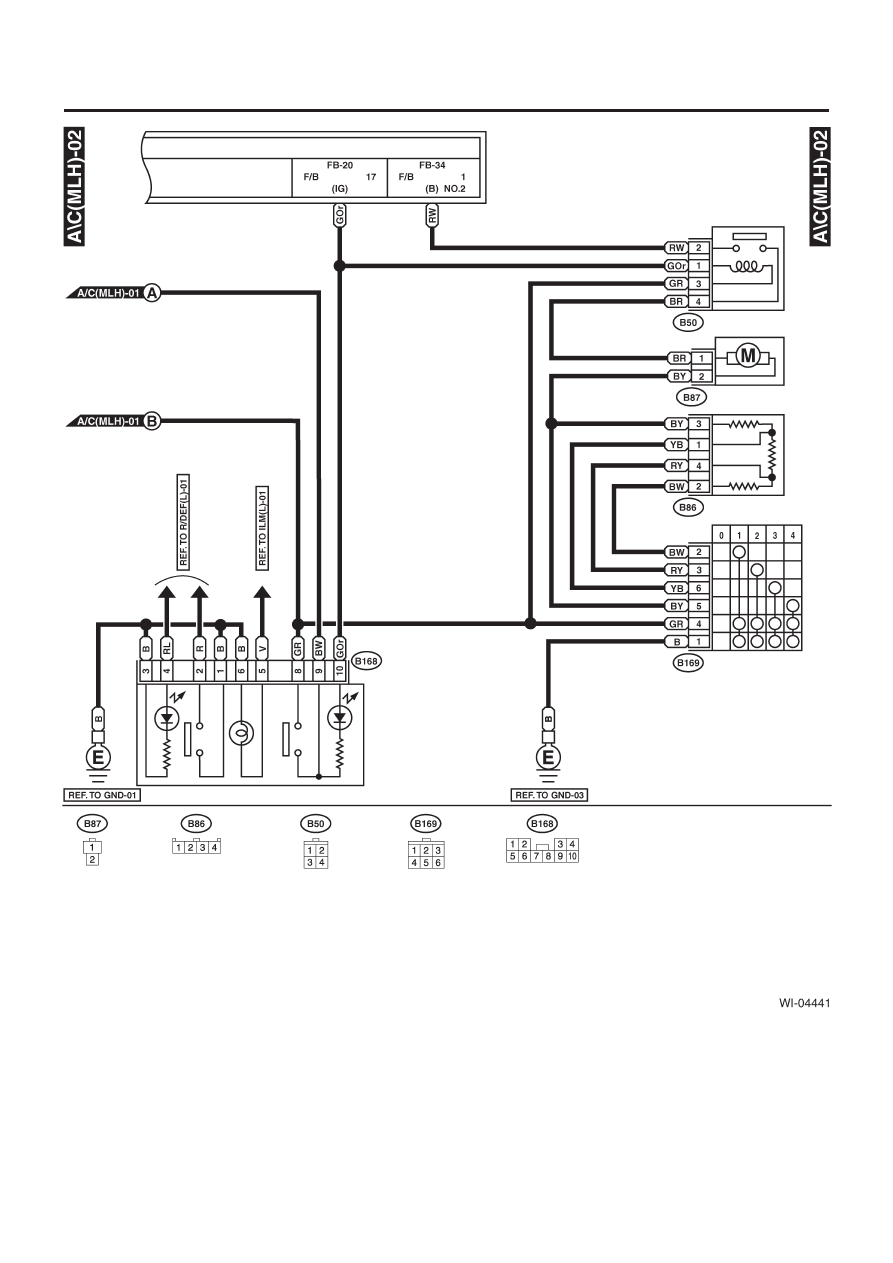

СИСТЕМА КОНДИЦИОНЕРА ВОЗДУХА

WI-54

СИСТЕМА ПРОВОДКИ

К питанию

Предохр. №

Предохр. №

Реле вентилятора воздуходувки

Мотор воздуходувки

Заслонка воздуходувки

Переключатель вентилятора

воздуходувки

Панель управления режимами

Коричневый
