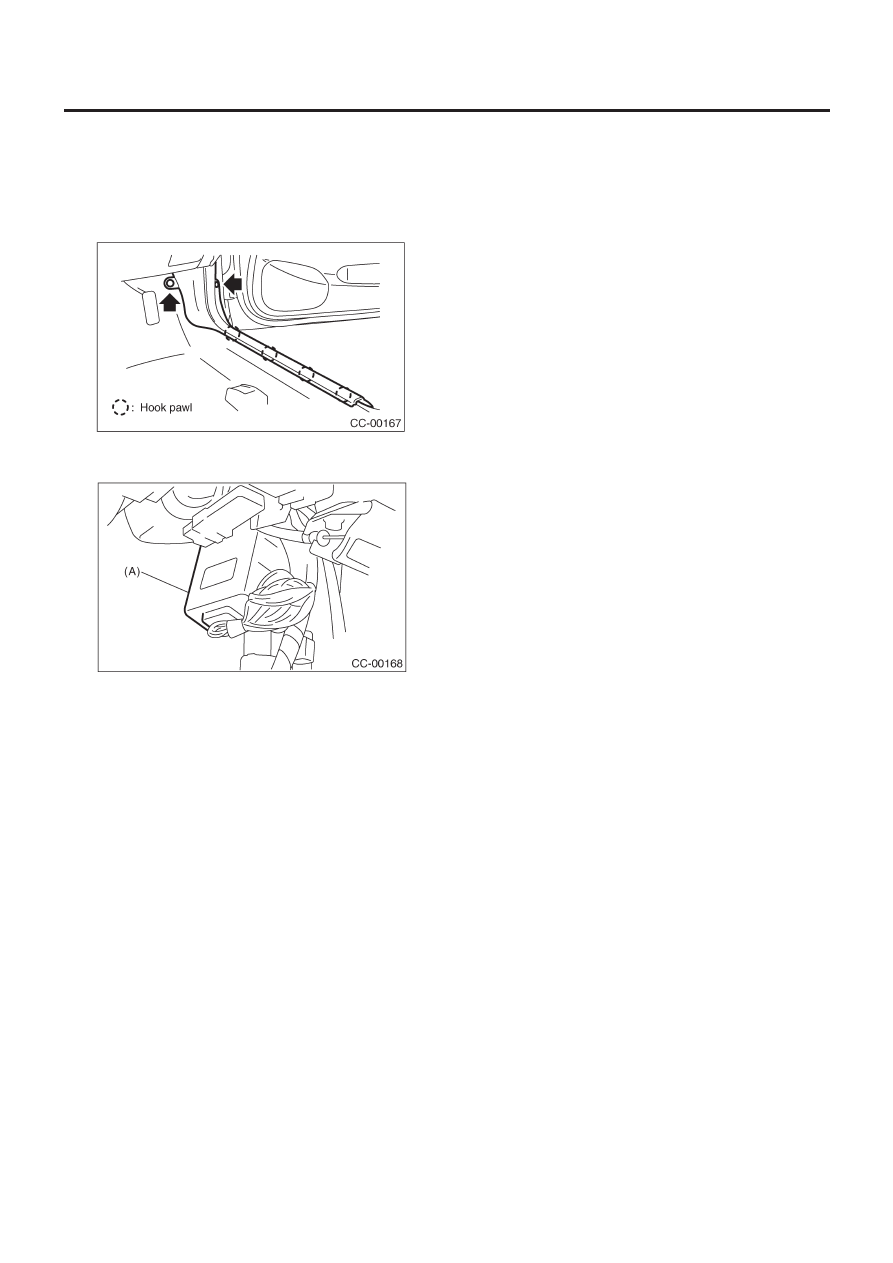

МОДУЛЬ КРУИЗ-КОНТРОЛЯ

СС-5

СИСТЕМА КРУИЗ-КОНТРОЛЯ

3. Модуль круиз-контроля

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземлением от аккумулятора.
2) Снимите переднюю крышку бокового порога.

3) Отсоедините коннектор от модуля круиз-контроля.
4) Снимите болт, затем отделите модуль круиз-контроля (A).

B:  УСТАНОВКА

Установите в обратном порядке.

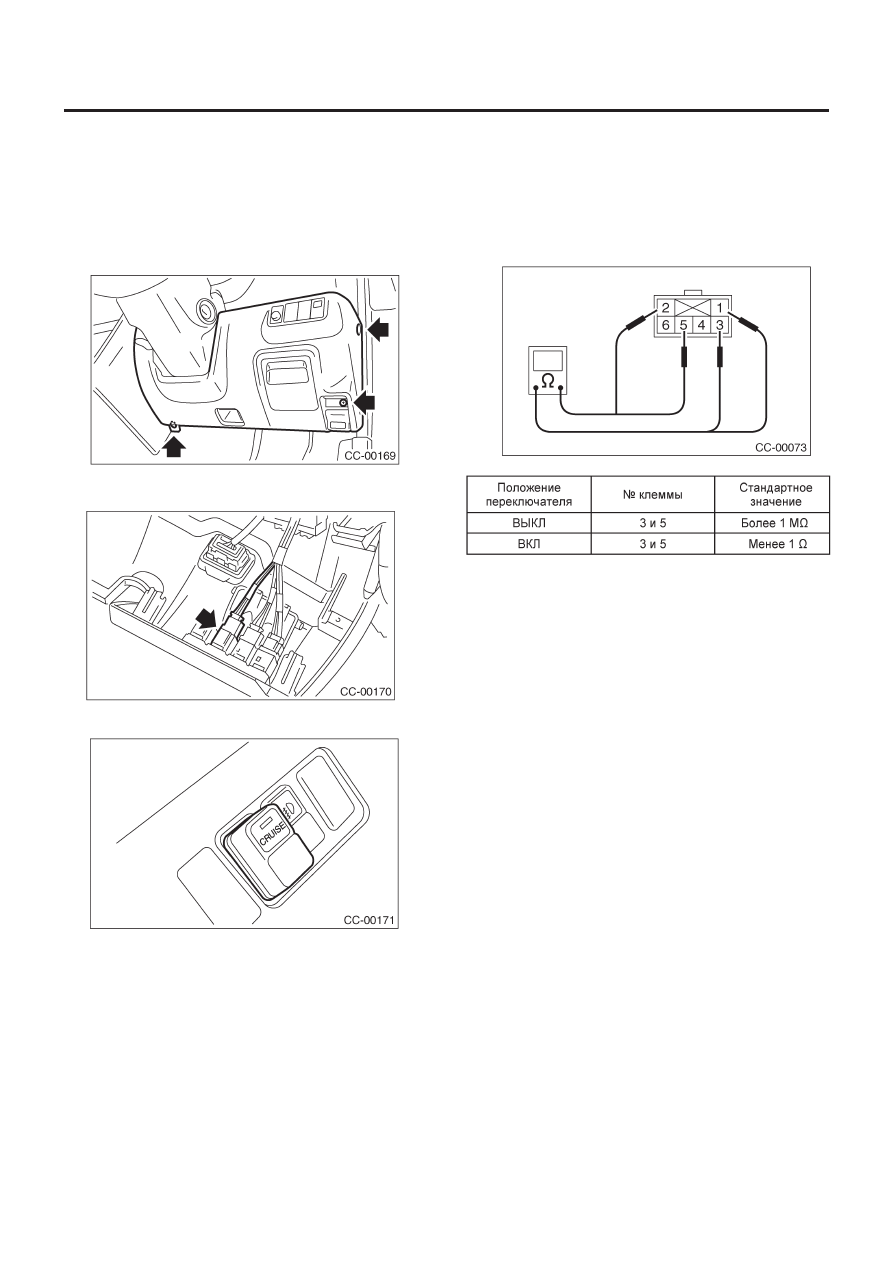

ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ КРУИЗ-КОНТРОЛЯ

СС-6

СИСТЕМА КРУИЗ-КОНТРОЛЯ

4. Главный переключатель круиз-контроля

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите винты и зажим с нижней крышки панели инстру-
ментов.
3) Снимите нижнюю крышку панели инструментов.

4) Отсоедините коннектор от главного переключателя круиз-
контроля.

5) Снимите главный переключатель, выжав его наружу.

B:  УСТАНОВКА

Установите в обратном порядке.

C: INSPECTION

Измерьте сопротивление главного переключателя круиз-кон-
троля.

В случае несоответствия замените главный переключатель
круиз-контроля.

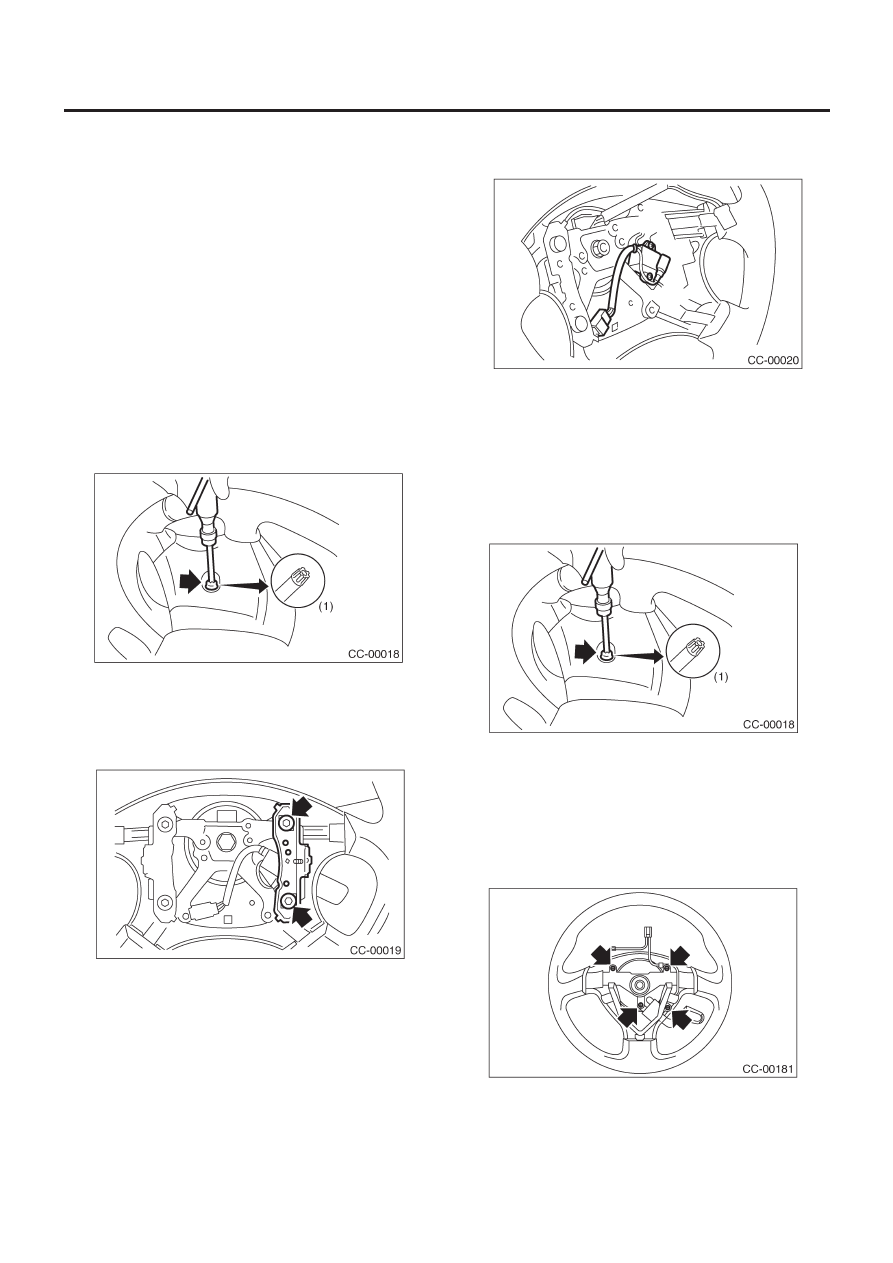

ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ КРУИЗ-КОНТРОЛЕМ

СС-7

СИСТЕМА КРУИЗ-КОНТРОЛЯ

5. Переключатель управления

круиз-контролем

A:  ДЕМОНТАЖ

ПРЕДУПРЕЖДЕНИЕ:
Перед обслуживанием обязательно прочитайте приме-
чания в разделе AB для правильного обращения с моду-
лем подушки безопасности водителя. <См. AB-3, ОСТО-
РОЖНО, Общее описание.>

1.  МОДЕЛЬ РУЛЕВОГО КОЛЕСА

С ЧЕТЫРЬМЯ СПИЦАМИ

1) Поставьте передние колеса прямо.
2) Поверните зажигание в положение OFF.
3) Отсоедините кабель заземления от аккумулятора и подож-
дите не менее 20 секунд перед началом работы.
4) С помощью TORX® BIT T30 (тип с защитой от постороннего
вмешательства) открутите два болта под TORX®, крепящие
модуль подушки безопасности водителя.

(1)    TORX® BITT30

5) Отсоедините коннектор модуля подушки безопасности с
задней части модуля подушки безопасности.
6) Снимите переключатель звукового сигнала с рулевого ко-
леса, как показано.

7) Отсоедините коннектор звукового сигнала и переключате-
ля управления круиз-контролем, а затем снимите переключа-
тель управления круиз-контролем.

2. МОДЕЛЬ РУЛЕВОГО КОЛЕСА С ТРЕМЯ СПИЦАМИ

1) Поставьте передние колеса прямо.
2) Поверните зажигание в положение OFF.
3) Отсоедините кабель заземления от аккумулятора и подож-
дите не менее 20 секунд перед началом работы.
4) С помощью TORX® BIT T30 (тип с защитой от постороннего
вмешательства) открутите два болта под TORX®, крепящие
модуль подушки безопасности водителя.

(1)    TORX® BIT T30

5) Отсоедините коннектор модуля подушки безопасности с
задней части модуля подушки безопасности.
6) Снимите переключатель звукового сигнала с рулевого колеса.
7) Снимите рулевое колесо. <См. PS-23, ДЕМОНТАЖ, Руле-
вое колесо.>
8) Открутите четыре винта и снимите нижнюю крышку с руле-
вого колеса.

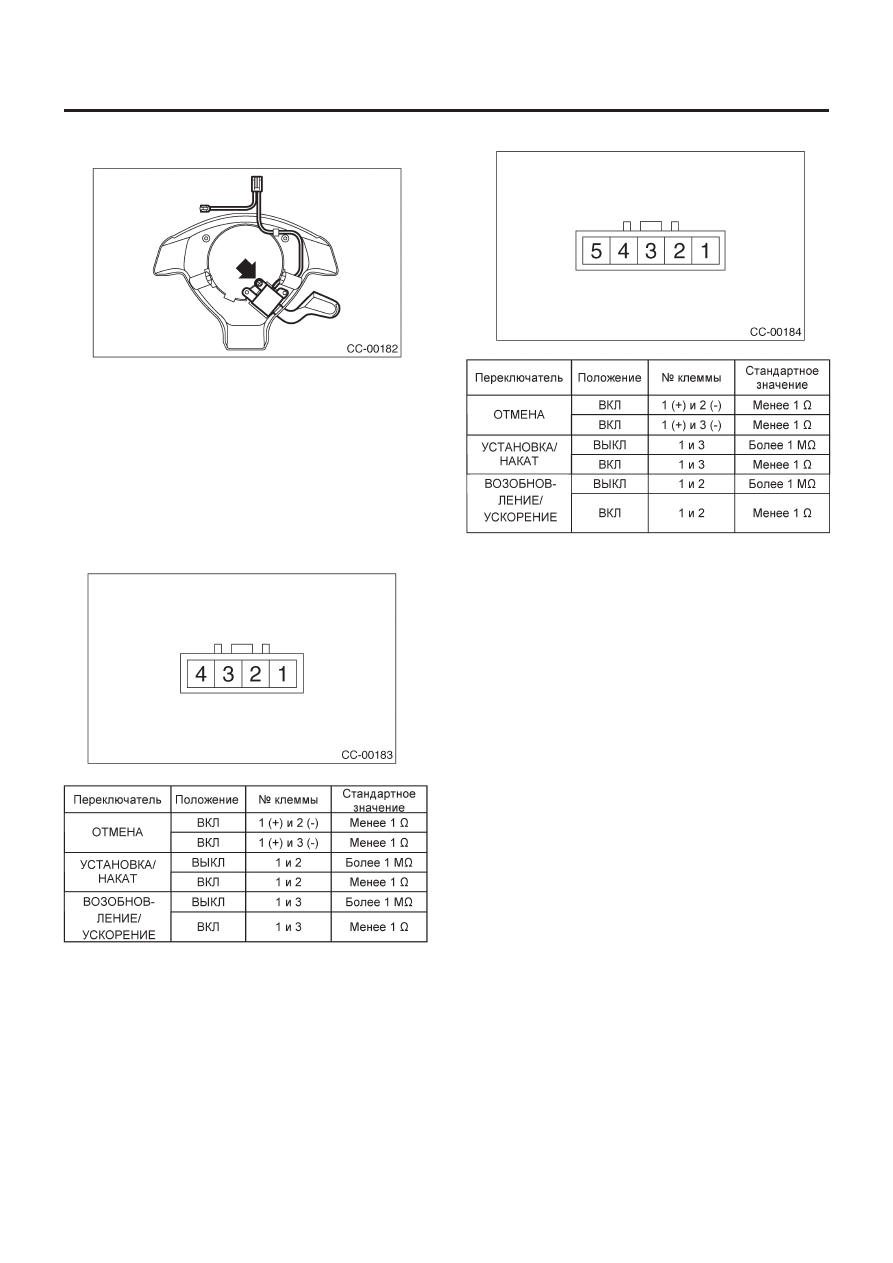

ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ КРУИЗ-КОНТРОЛЕМ

СС-8

СИСТЕМА КРУИЗ-КОНТРОЛЯ

9) Открутите винт и снимите переключатель управления кру-
из-контролем с нижней крышки.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

Измерьте сопротивление переключателя управления круиз-
контролем.

1. МОДЕЛЬ РУЛЕВОГО КОЛЕСА

С ЧЕТЫРЬМЯ СПИЦАМИ

2. МОДЕЛЬ РУЛЕВОГО КОЛЕСА С ТРЕМЯ СПИЦАМИ

В случае несоответствия замените переключатель управле-
ния круиз-контролем.
