НЕПОЛАДКА ПРЕДУПРЕЖДАЮЩЕГО СВЕТОВОГО СИГНАЛА ПОДУШКИ БЕЗОПАСНОСТИ

AB(diag)-31

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

НЕПОЛАДКА ПРЕДУПРЕЖДАЮЩЕГО СВЕТОВОГО СИГНАЛА ПОДУШКИ БЕЗОПАСНОСТИ

AB(diag)-32

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

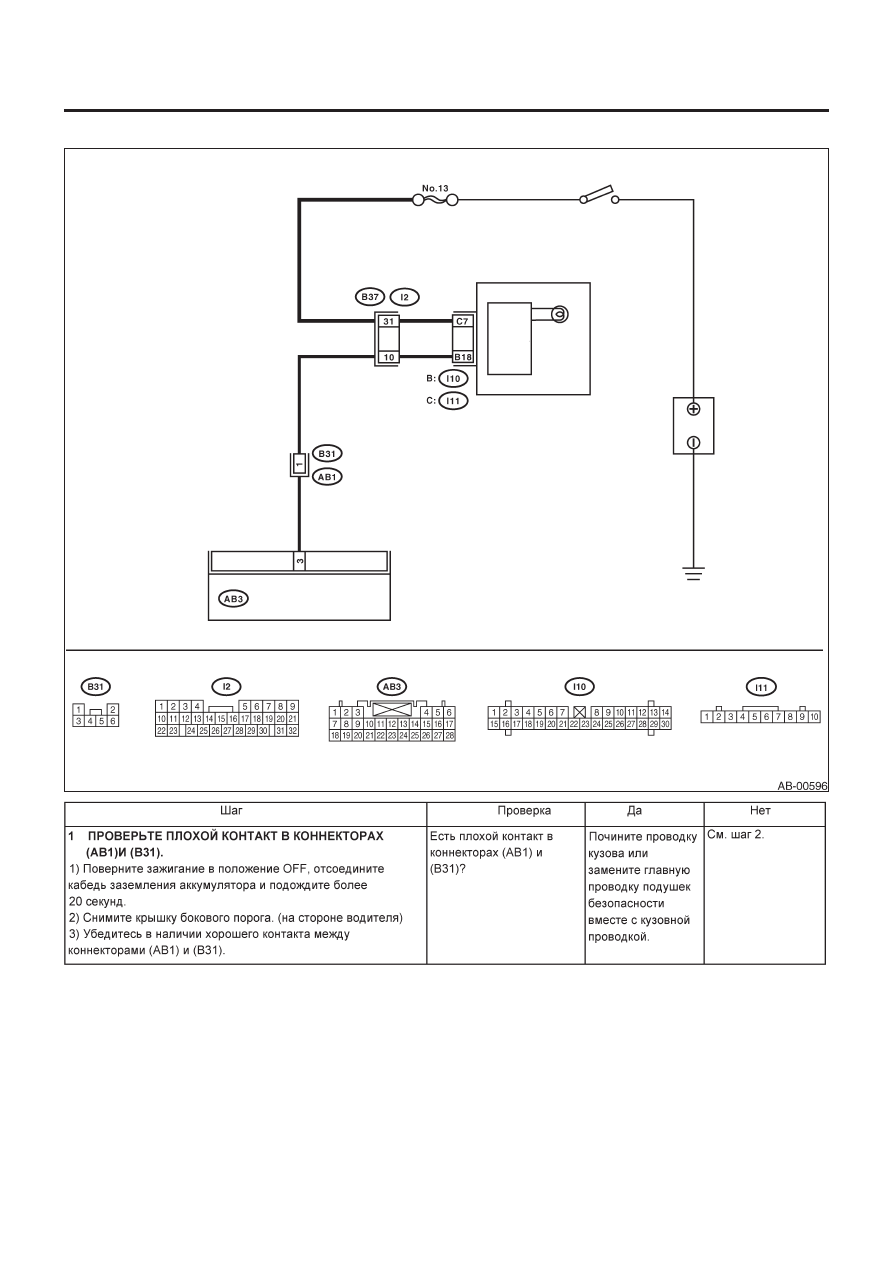

2.  МОДЕЛЬ RHD ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

Аккумулятор

Предупреж-
дающий
световой
сигнал
подушки
безопасности

Цепь
подушки
безопас-
ности

Модуль управления
подушками
безопасности

НЕПОЛАДКА ПРЕДУПРЕЖДАЮЩЕГО СВЕТОВОГО СИГНАЛА ПОДУШКИ БЕЗОПАСНОСТИ

AB(diag)-33

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

НЕПОЛАДКА ПРЕДУПРЕЖДАЮЩЕГО СВЕТОВОГО СИГНАЛА ПОДУШКИ БЕЗОПАСНОСТИ

AB(diag)-34

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

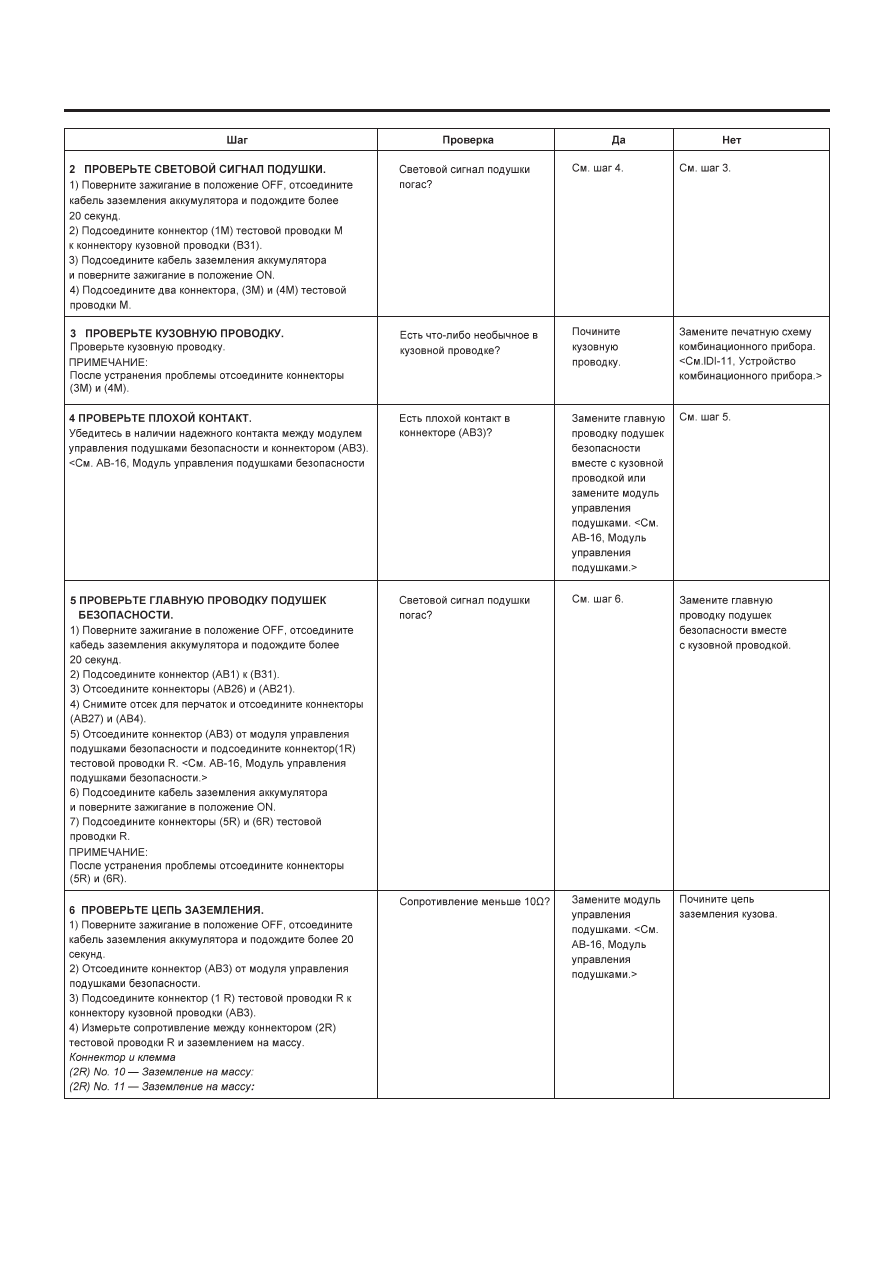

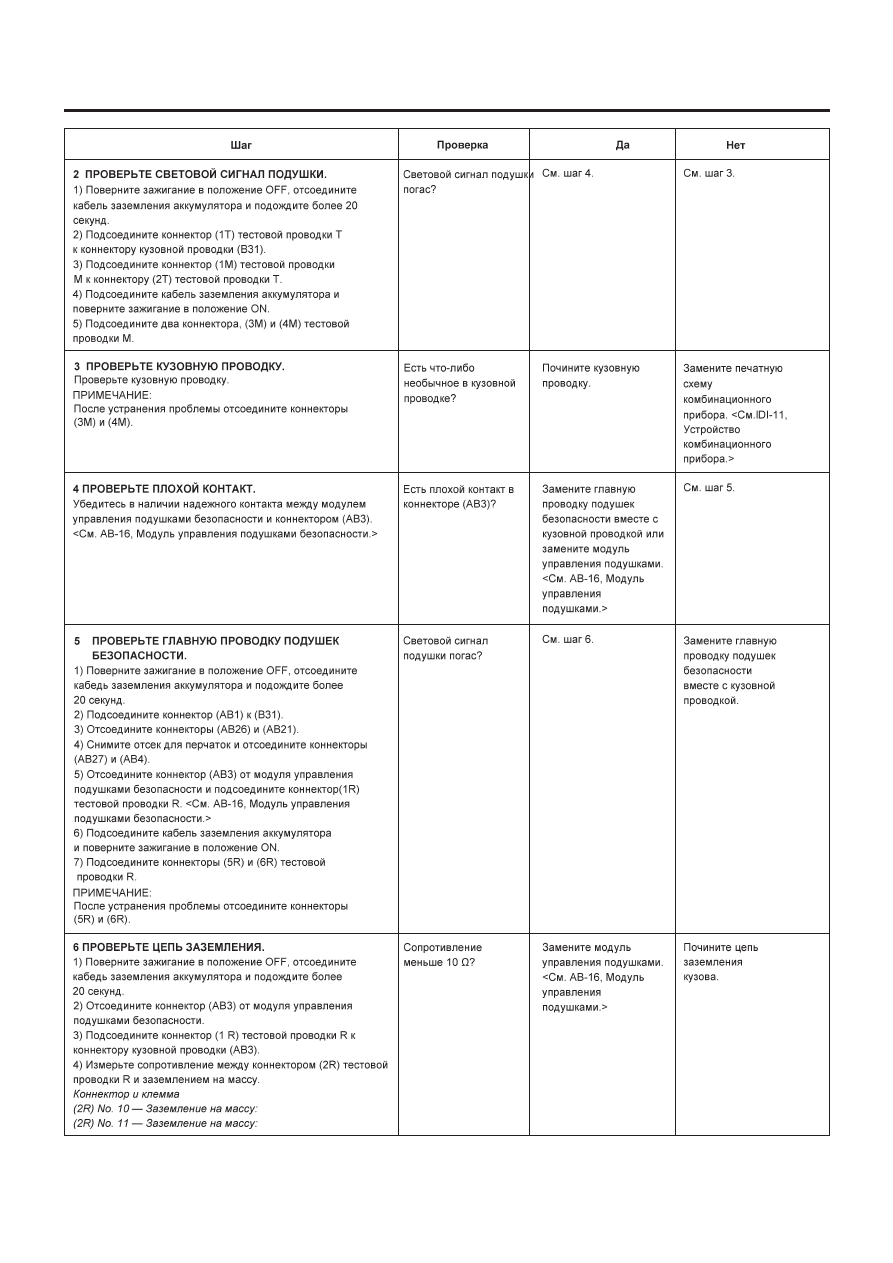

B: ПРЕДУПРЕЖДАЮЩИЙ СВЕТОВОЙ СИГНАЛ ПОДУШКИ НЕ ГОРИТ

ДИАГНОЗ:
•
Сгорел предохранитель № 13 (в коробке предохранителей).
• Цепь кузовной провоки открыта.
• Неисправен предупреждающий световой сигнал подушки.
• Неисправна главная провока подушек безопасности.
• Неисправен модуль управления подушками безопасности.

ОСТОРОЖНО:
• Перед диагностикой системы подушек безопасности не забудьте повернуть зажигание в положение OFF, отсоединить
кабель заземления от аккумулятора и подождать более 20 секунд перед началом работы.
• Перед заменой модуля подушки безопасности, повортного соединителя предварительного натяжителя ремня, моду-
ля управления и датчика переподсоедините какждую деталь и убедитесь в том, что предупреждающий световой сигнал
работает правильно.
• При проверке главной проводки подушек безопасности отсоедините коннектор модуля подушки безопасности на во-
дительском и пассажирском сидениях в целях безопасности.

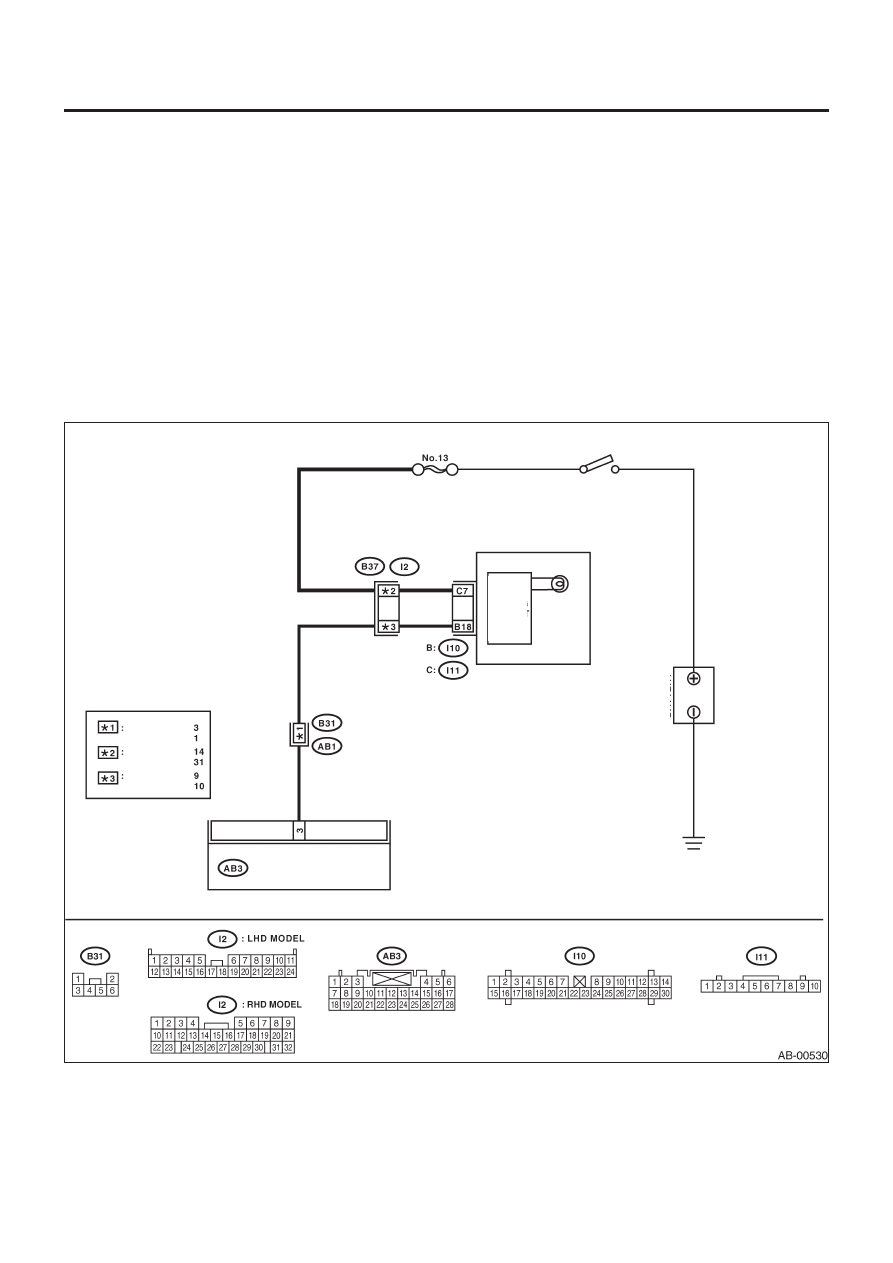

ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

Аккумулятор

Предупреж-
дающий
световой
сигнал
подушки
безопасности

Цепь
подушки
безопас-
ности

Модуль управления
подушками
безопасности

Модель LHD
Модель RHD
Модель LHD
Модель RHD
Модель LHD
Модель RHD
