Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 33





СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ПОДУШКОЙ БЕЗОПАСНОСТИ

AB(diag)-19

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Модуль управления подушкой безопасности

ERL с предварительным

натяжителем (левый)

ERL с предварительным

натяжителем (правый)

Надуватель

(левая сторона)

Надуватель

(правая сторона)

Датчик боковой

подушки безопас-

ности (левый)

Датчик боковой

подушки безопас-

ности (правый)

Желтый

Желтый

Желтый

Желтый

Черный

Черный

Желтый

Желтый

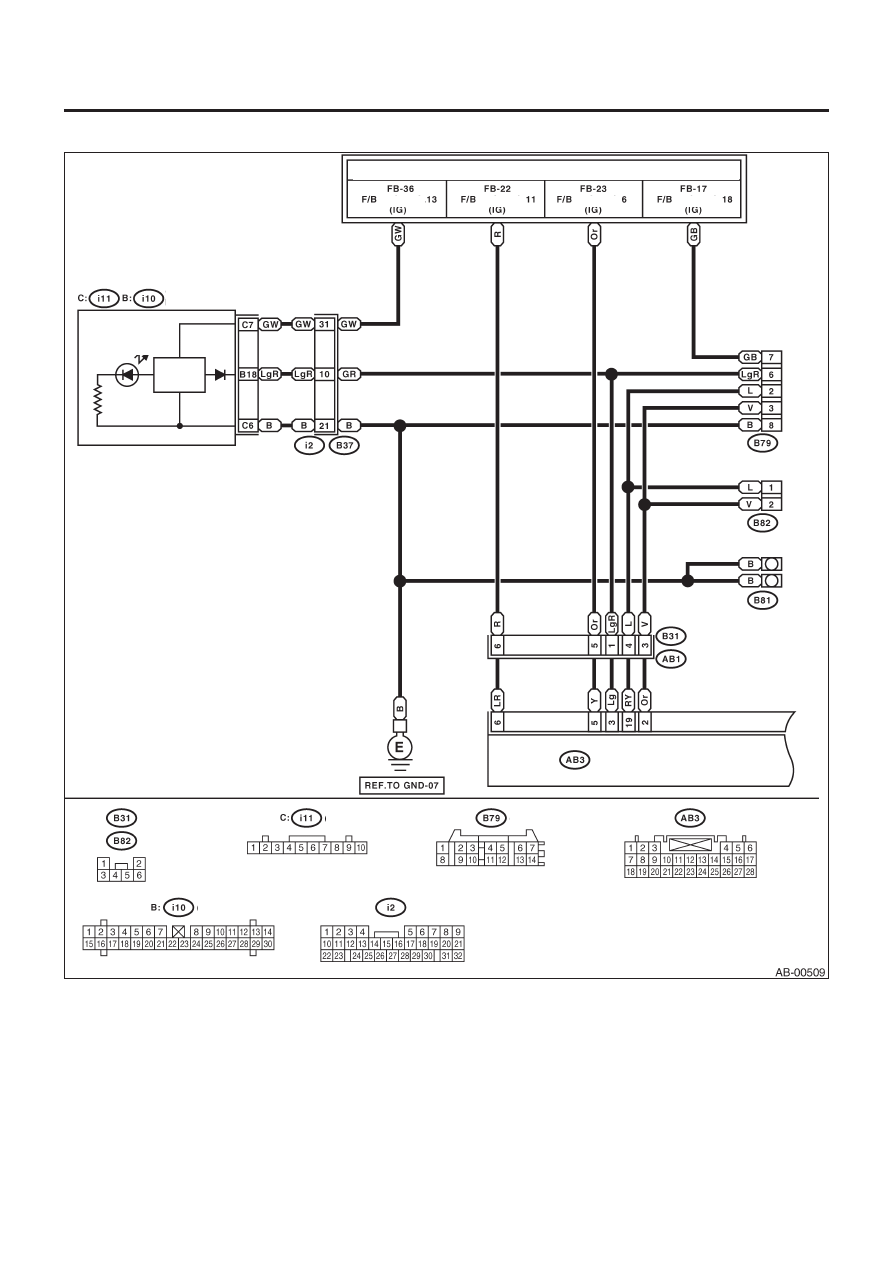

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ПОДУШКОЙ БЕЗОПАСНОСТИ

AB(diag)-20

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

2. ПОДУШКА БЕЗОПАСНОСТИ, МОДЕЛЬ RHD

К проводке питания

Комбинационный
прибор

Цепь подуш-

ки безопас-

ности

Проверочный
коннектор

Диагностический
коннектор

Клемма заземления

Модель с двигателем
турбо

Модель с двигателем
не турбо

Модуль управления
подушкой безопасности

Желтый

Желтый

Черный

Зеленый

Зеленый

Серый

Световой инди-
катор подушек
безопасности

Предох. №

Предох. №

Предох. №

Предох. №

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ПОДУШКОЙ БЕЗОПАСНОСТИ

AB(diag)-21

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Передний левый вспомогательный датчик

Передний правый вспомогательный датчик

Модуль управления подушкой безопасности

Рулевой поворотный
соединитель

Надуватель (сторона водителя)

Надуватель (сторона пассажира)

Желтый

Желтый

Желтый

Черный

Желтый

Желтый

Желтый

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ПОДУШКОЙ БЕЗОПАСНОСТИ

AB(diag)-22

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Модуль управления подушкой безопасности

ERL с предварительным

натяжителем (левый)

ERL с предварительным

натяжителем (правый)

Надуватель

(левая сторона)

Надуватель

(правая сторона)

Датчик боковой

подушки безопас-

ности (левый)

Датчик боковой

подушки безопас-

ности (правый)

Желтый

Желтый

Желтый

Желтый

Черный

Черный

Желтый

Желтый
